薄形管件回转激光切割加工设备结构

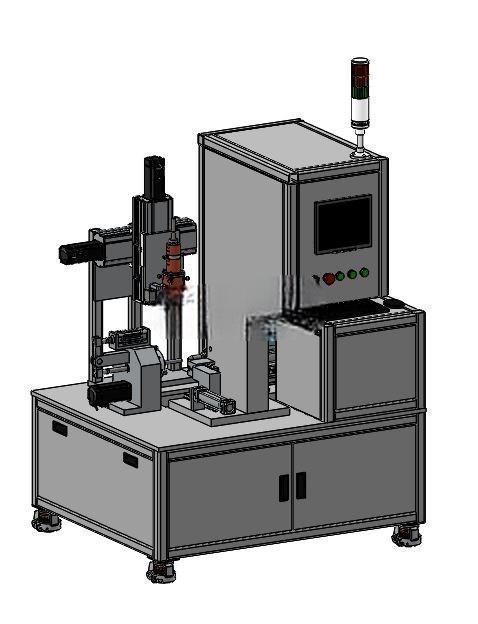

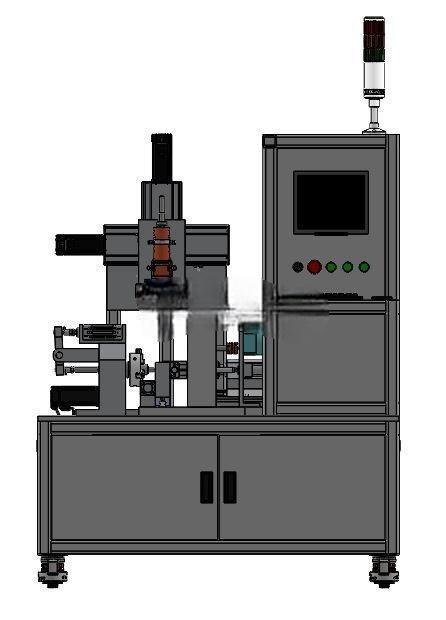

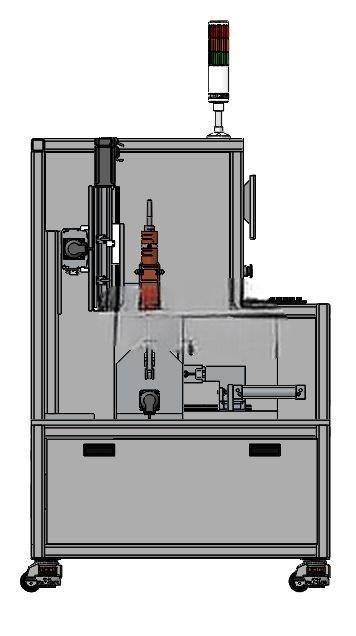

　　在五金管件加工、小型金属型材二次裁切的生产场景里，这类回转激光切割设备的落地，解决了传统薄管切割易变形、切口毛刺多、多规格物料适配性差的长期痛点。不同于常规的定长锯切设备，该设备针对壁厚较薄的圆形管材、小型异形薄材做了专属的结构适配，切割过程中不需要硬质刀具接触工件，靠激光焦点的高温熔融完成裁切，从根源上避免了薄壁管件受机械挤压出现的管口凹陷、形变问题。从结构布局来看，设备采用分体式功能区排布，左侧为工件上料与回转夹持工位，右侧集成了激光发生控制、操作交互与电气柜体，底部采用整体焊接式机架做承载，机架下方配置可调式支撑脚杯，可在车间硬化地面上完成水平校准，安装时不需要额外做预埋地基，整体占地边界控制在长1.8米、宽1.2米、高1.6米范围内，适配多数中小型机加工车间的工位排布需求，不需要占用大面积的生产空间。

　　夹持工位采用自定心回转夹具设计，可兼容直径10mm到80mm范围内的圆形薄管，夹具的回转驱动采用伺服电机配减速机构，回转精度控制在0.1度以内，能配合激光头的进给完成相贯线、斜切口、异形槽口等复杂轮廓的切割，不需要二次转序装夹。上料环节设计了真空吸附式自动上料结构，人工只需要将成捆的待加工管件摆放到料仓区域，设备即可自动完成单根物料的分离、吸附、移送至夹持工位，全程不需要人工反复对位上料，单工位的人工值守率可降低60%以上，适合小批量多规格的管件加工订单切换。

　　激光发射端采用固定安装方式，没有设计复杂的多轴随动结构，靠工件的回转运动与轴向进给配合激光参数调整完成切割动作，这种结构设计大幅降低了设备的运动部件磨损，日常维护只需要定期校准激光焦点位置、检查回转夹具的磨损情况即可，不需要频繁调整光路。设备的操作面板集成在右侧柜体的倾斜面上，配置触控显示屏与实体操作按钮，可直接在面板上设置切割长度、回转速度、激光功率等参数，柜体顶部安装三色警示灯，可实时反馈设备运行、待机、故障状态，柜体下部设计双开门储物仓，可放置日常维护工具、备用夹具配件。

　　在实际生产适配中，该设备可对接小型管材加工的前道下料与后道倒角、焊接工序，切割后的管口粗糙度可达Ra6.3以下，不需要额外做去毛刺处理，切割效率相比传统砂轮锯切提升40%以上，且没有刀具损耗带来的耗材成本。设计过程中重点考虑了薄材切割的热变形控制，在切割工位配套了低压吹气结构，切割时同步吹出压缩空气，一方面吹走切割产生的熔融废渣，避免废渣附着在管口形成焊瘤，另一方面可快速带走切割区域的局部热量，减少薄壁管材的热影响区范围，避免管口出现退火变色问题。设备的电气走线全部集成在柜体内部与机架的走线槽内，外部没有明线排布，既避免车间加工产生的金属粉尘进入线路造成短路，也能减少日常清理设备时的磕碰损坏风险。夹持工位的轴向进给采用直线导轨配丝杠传动，进给重复定位精度可达0.05mm，能保证批量切割时的管件长度一致性，长度误差控制在0.1mm以内，满足后续管件装配的公差要求。针对不同厚度的薄形物料，设备可预设多组切割参数配方，切换加工物料时只需要调用对应配方即可，不需要重新逐项调试参数，缩短了不同订单之间的换型时间。
