双振动盘上料式自动铆接设备结构设计

　　这款自动铆接设备的结构设计，核心围绕多品类小尺寸五金连接件的高效铆接工序展开，在汽车零部件、通用五金装配的产线场景中适配性极强，可覆盖车顶窗饰条固定铆点、保险杠安装支架铆接、排气管吊耳铆合、油箱附件铆装、制动器罩壳紧固、车门内饰板铆接、仪表框架连接、发动机支架铆固等多类典型工序，相比传统人工手持铆枪的作业模式，设备从送料、定位到压铆全流程自动完成，能大幅降低人工操作的出错概率，日常维护仅需定期清理振动盘内碎屑、检查铆接头磨损情况即可，运维成本处于较低水平。

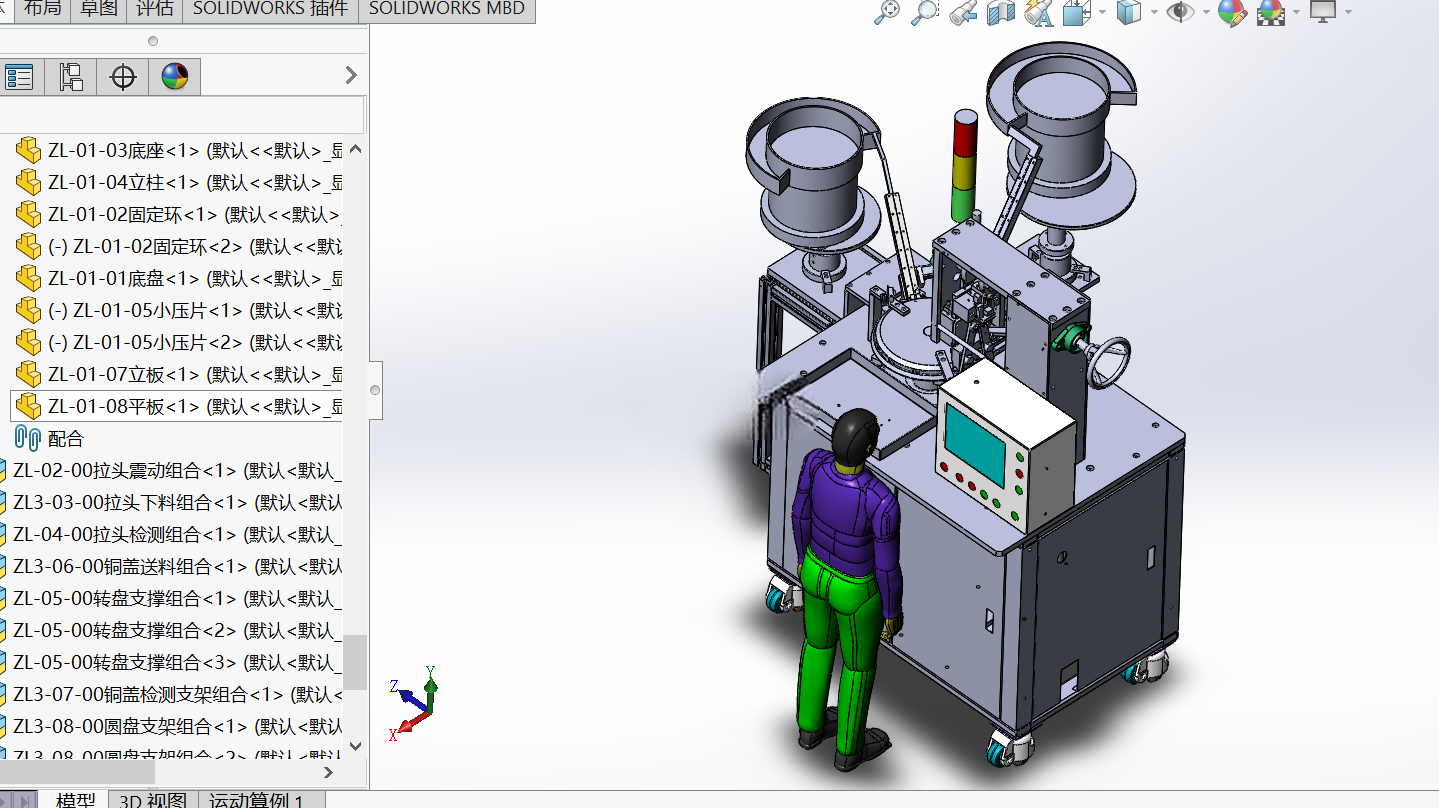

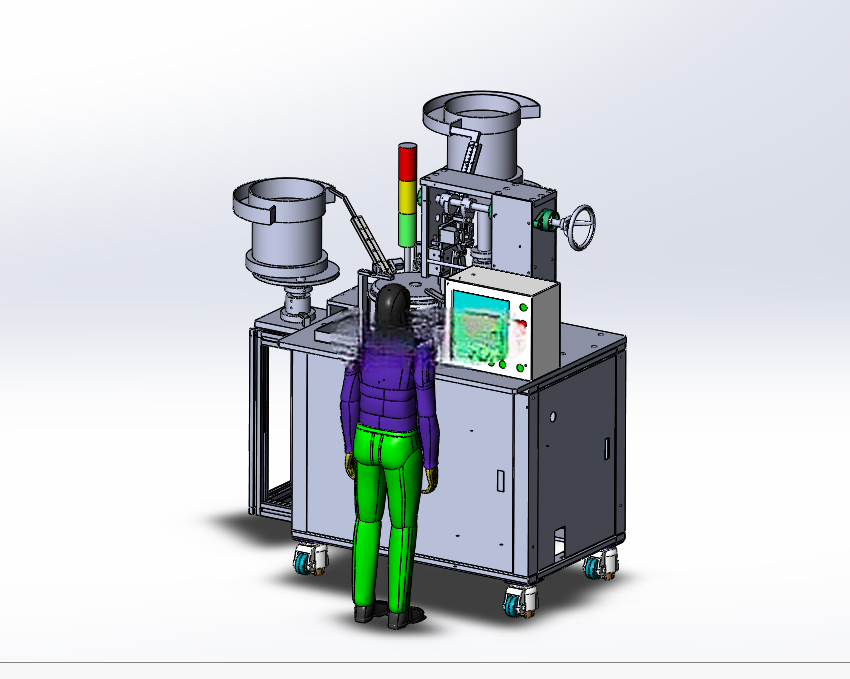

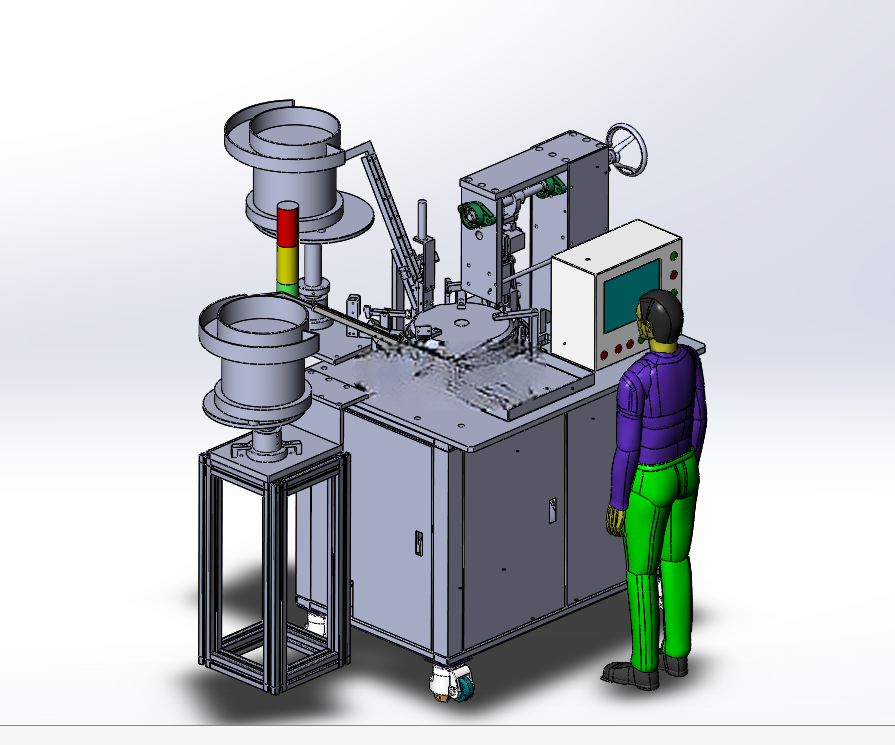

　　从整体布局来看，设备采用一体式柜式机架设计，底部配置带刹车的万向脚轮，单台设备的占地边界控制在长1200mm、宽1000mm、高1600mm范围内，无需额外浇筑设备基础，推入产线对应工位锁定脚轮即可完成安装，对接产线时仅需预留设备后侧200mm的走线与维护空间，左右侧预留300mm的物料周转空间即可满足日常操作需求。设备上料单元采用双振动盘并行布局，可分别输送铆钉类紧固件与待铆接的小型工件，两个振动盘的出料轨道均做了定向排序结构设计，能保证物料以统一姿态进入分料工位，避免卡料问题；振动盘与主机架之间做了减震连接处理，可减少振动传导对压铆工位定位精度的影响。

　　设备中部为回转式多工位转盘结构，转盘上均匀布置4套定位夹具，可同步完成上料、定位检测、压铆、下料四个工序的并行作业，转盘的分度定位采用精密凸轮分割器驱动，重复定位精度可控制在±0.02mm范围内，能保证铆接位置的一致性。压铆执行单元布置在转盘侧方，配置可调行程的压铆缸，压装压力、压合保压时间均可通过操作面板的参数界面调整，可适配不同直径、不同长度的铆钉铆接需求；压铆工位旁设置了三色状态指示灯，可直观反馈设备运行、待机、故障三类状态，方便现场操作人员快速识别设备工况。操作工位设置在设备正前方，配置嵌入式人机交互触摸屏，屏幕旁设置物理急停按钮与启动、复位按钮，操作界面可实时显示当前铆接计数、压装压力数值、工位异常报警信息，操作人员站立即可完成全部参数调整与日常操作，无需额外配置登高或俯身的辅助设施。设备的安全防护设计上，压铆工位外侧设置了透明防护挡板，可避免铆接过程中碎屑飞溅伤人，转盘转动区域设置了安全光栅，若有异物伸入作业区域设备会立即停止运行，保障操作安全。

　　从设计思路层面，这款设备的结构做了充分的模块化拆分，振动盘组件、转盘分度组件、压铆执行组件、电气控制组件均为独立安装模块，后期若需适配新的铆接产品，仅需更换对应夹具、调整振动盘轨道与压铆头参数即可，无需对整体机架做大的改动，能快速响应多品种小批量的生产切换需求；设备的电气控制元件均布置在柜式机架的内部空腔中，走线沿机架内侧的线槽规整布置，既可以避免车间粉尘、切削液对电气元件的侵蚀，也方便后期检修时快速排查线路问题。设备的下料工位配置了导料槽，铆接完成的工件会随转盘转动到下料工位后，自动落入导料槽滑入下方的物料周转箱，无需人工手动取件，进一步降低操作人员的劳动强度。在实际产线应用中，这款设备可直接对接上游的工件排序工位与下游的检测包装工位，无需复杂的产线改造，单台设备的铆接效率可达每分钟20-25件，相比人工作业效率提升3倍以上，且铆接一致性远高于人工操作，能有效避免人工铆接时出现的铆钉歪斜、压装不到位、漏铆等质量问题，降低后续工序的不良品返工率。
