自动双头锁付组装一体机结构设计

　　在硅晶体引脚加工的量产车间场景里，这类双头锁付组装设备的定位是替代人工完成重复度高、精度要求严苛的磁环套设、点胶、螺丝锁付全流程工序，以往单工位人工处理单颗硅晶体引脚的全套工序需要4-5秒，且人工锁付的扭力偏差、点胶位置偏移、磁环套设不到位的不良率长期维持在3%左右，引入该类设备后单工位节拍可压缩至1秒内，不良率可控制在0.2%以内，同时能避免人工长期接触点胶挥发性物质带来的职业健康风险。

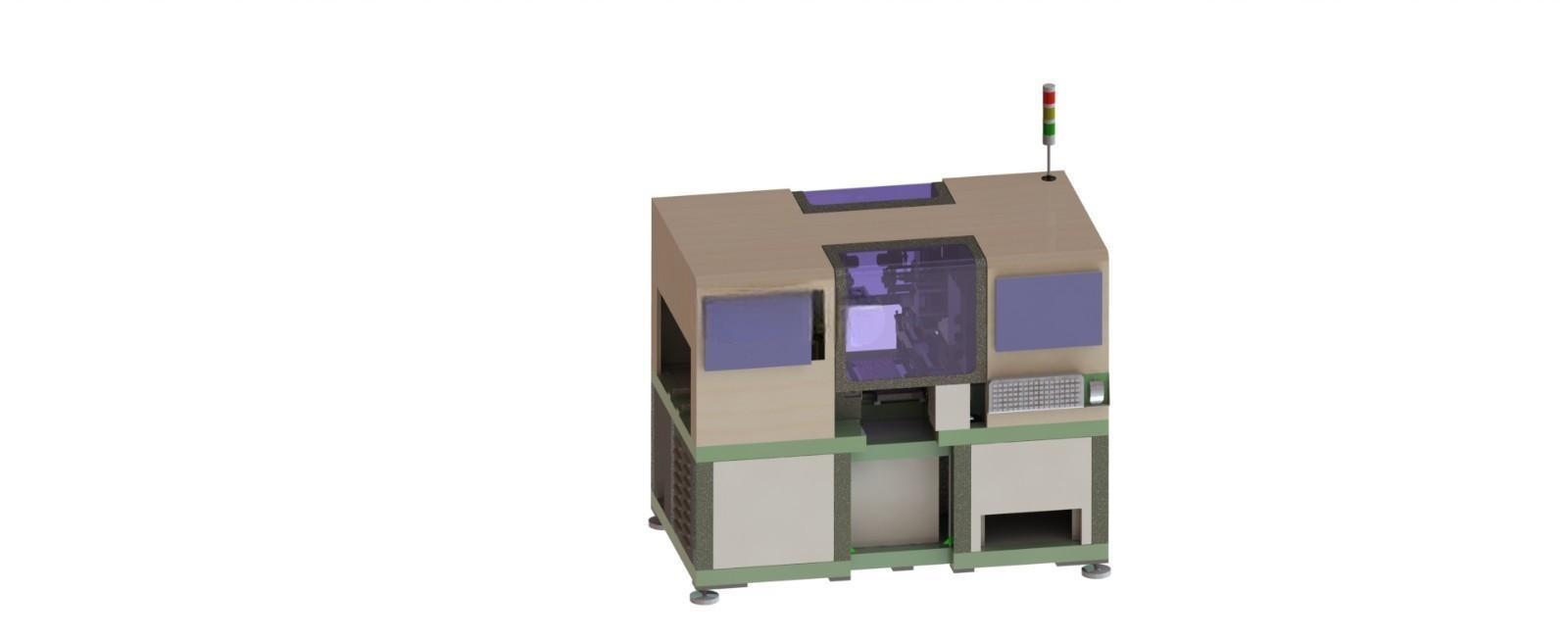

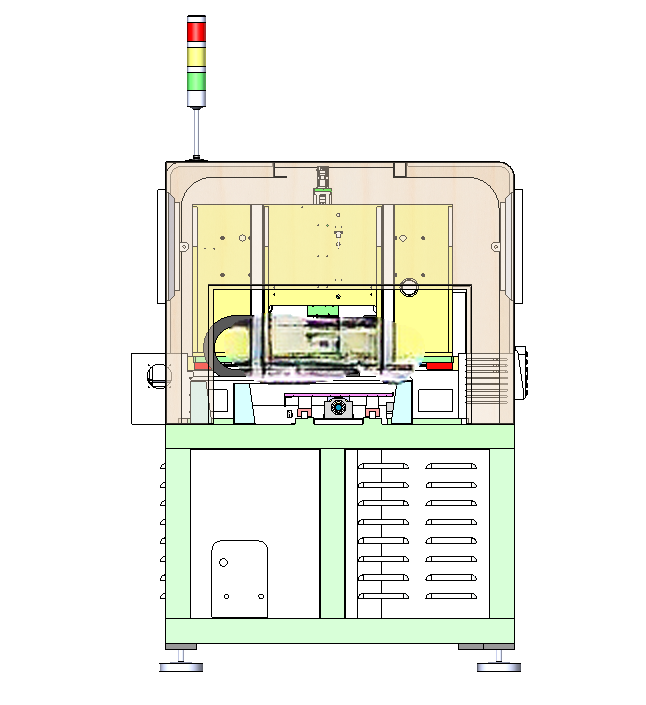

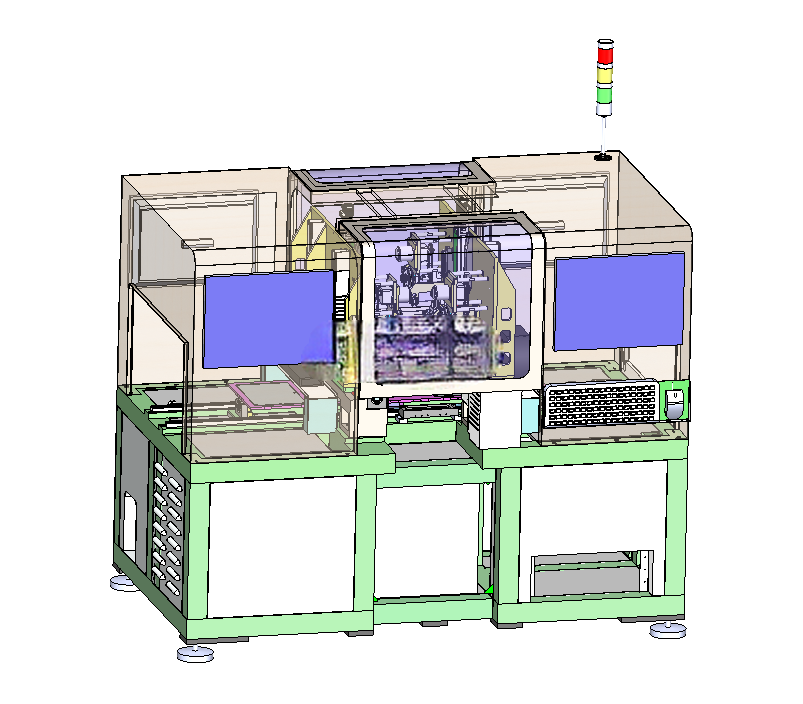

　　从结构设计逻辑来看，整机采用立式柜式框架布局，底部设置可调脚杯作为安装支撑，安装时需要预留至少800mm的前部操作维护空间，后部预留300mm的走线及散热间隙，整机宽度控制在1200mm、深度1000mm、高度1800mm的常规车间设备尺寸边界内，顶部加装三色状态指示灯，可直接对接车间现有安灯系统，无需额外加装信号转换模块。操作区设置在设备正面中部，搭配威纶通触控屏作为人机交互界面，所有故障代码、实时运行参数、产量统计都可直接在屏上调取，操作人员无需打开电气柜即可完成常规参数调整与故障复位。

　　核心功能模块的设计上，锁付单元采用无刷电批作为执行端，扭力调节范围覆盖0.1-5N·m，可适配M1-M3规格的螺丝锁付需求，电批搭配浮动机构补偿工件定位误差，避免锁付过程中出现滑牙、螺丝头十字槽拧花的问题。送螺丝部分采用直震送料结构，相比传统滚筒送料，直震送料的运行噪音可控制在65分贝以内，送料平稳无反料，同时搭配退料功能，出现卡料时可自动将异常螺丝排出送料轨道，无需人工拆机排故。送螺丝机构还集成了缺料检测、螺丝到位检测，可识别无螺丝、螺丝送反、锁付不到位等异常，出现异常时设备自动暂停并在触控屏上提示具体故障点位，减少排查时间。

　　磁环与点胶模块采用模块化设计，可根据生产需求快速拆装更换，点胶阀采用精密螺杆阀，点胶精度可达±0.02ml，可适配不同粘度的固定胶，磁环套设机构采用真空吸嘴取料，搭配定位销保证磁环与引脚的同轴度，避免磁环套设偏斜导致的后续引脚导通不良问题。气控部分全部采用SMC标准气动元件，导轨滑块选用上银高精度线性导轨，保证长时间运行的定位精度保持性，整套控制系统采用三菱PLC作为主控单元，光纤传感器响应时间在1ms以内，可快速捕捉工件到位信号，避免漏加工。

　　设备还集成了完善的不良品检测功能，可识别治具上无散热片、散热片无孔、螺丝缺失、锁付深度不足、螺丝头无十字槽等常见不良，检测出的不良品会在出料位被单独分流，避免不良品流入下一道工序。整机预留标准通讯接口，可直接对接车间MES系统，上传生产数据、不良数据，满足数字化车间的管理需求。框架部分采用铝型材拼接搭配钣金封板，封板设置可拆卸检修门，日常维护时可快速打开检修门接触内部机构，电气柜设置在设备下部，与机械运动区完全隔离，避免切削碎屑、灰尘进入电气柜导致元件故障。

　　从安装适配性来看，设备底部脚杯可调节高度范围为0-50mm，可适配车间地面不平整的安装场景，气源接口设置在设备后部下方，采用标准8mm快插接头，供电采用220V单相交流电，无需额外配置三相电源，接入门槛低，适合中小规模电子加工车间快速部署投产。运动部件全部设置安全防护罩，防护罩搭配安全门开关，安全门打开时设备自动停止运行，避免操作人员误触运动部件导致的安全事故。
