一米长幅软质物料冲切加工设备结构

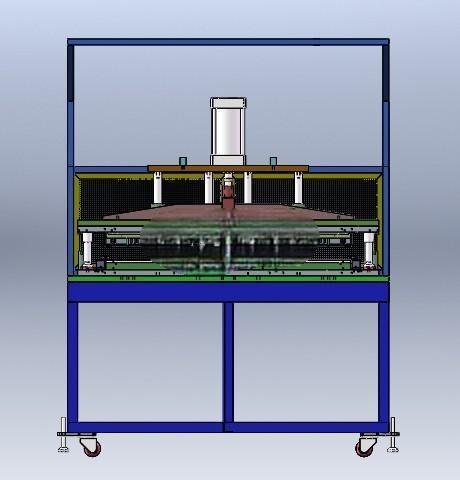

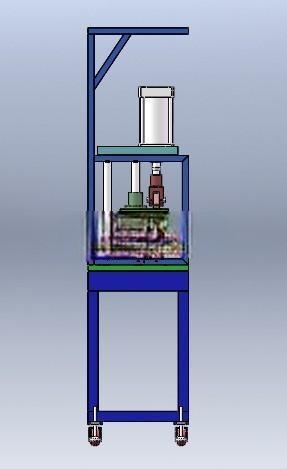

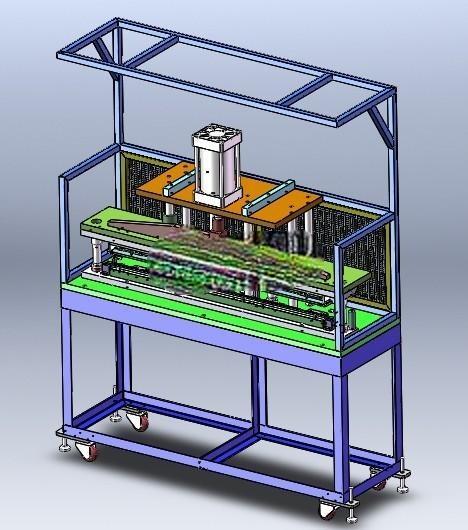

　　在软质卷材、片材的批量加工场景里，这类长行程冲切设备的应用覆盖了包装辅料、绝缘垫片、柔性电子基材、皮革面料等多个细分加工领域，主要解决幅宽达到一米级别的软质产品定长冲切、成型裁切的工序需求，替代传统手工裁切或者小行程冲床无法适配长幅物料的痛点。从实际产线布局来看，该设备采用立式双层框架结构，底部为方管焊接的四脚支撑机架，支脚配置可调脚杯，能够适配车间地面不平整的安装场景，安装时不需要额外做预埋地基，只需要保证四个脚杯受力均匀、机架整体水平度控制在0.2mm/m以内即可，整体占地宽度适配一米幅宽物料的进料通道，左右预留的操作空间不超过300mm，适合在中小型加工车间的流水线旁在线布置，不需要单独划分大面积的设备专区。

　　设备的核心冲切单元布置在机架中层平台，采用上下模对切的原理实现冲切动作，上模连接驱动单元做垂直往复运动，下模固定在中层工作台面，刃口配合间隙根据加工物料的厚度调整，常规0.5-3mm厚的软质物料，刃口间隙控制在0.03-0.08mm区间即可保证切面无毛刺、无连料，不会出现软料拉扯变形的问题。顶部平台预留了振动盘安装位，也就是图中上层的圆柱型结构安装位，可根据加工需求配置自动送料、辅料贴合或者废料收集的附加组件，不需要额外改动主体机架结构，拓展性较强。

　　从设计思路上看，这套结构没有采用复杂的多轴联动结构，核心动作逻辑简单直接，所有受力构件都做了加强处理：机架的竖向支撑方管壁厚不低于3mm，上模安装板的导向采用双导柱结构，保证冲切过程中上模不会出现偏载，刃口贴合度均匀，避免局部冲切不断或者刃口崩损的问题。进料方向采用前后通长的通道设计，既可以搭配人工手持送料做小批量加工，也可以对接前端的放卷机、纠偏机构实现全自动连续冲切，出料侧可直接接输送带把冲切完成的成品输送到下一工序，适配不同自动化程度的产线需求。

　　设备的冲切行程可根据模具高度做调整，最大开口高度能够满足200mm以内的模具安装需求，换模时只需要松开上模的固定压板、调整下模定位块即可完成换模，单批次换模时间控制在15分钟以内，适合多品种小批量的软质产品加工场景。在安全防护层面，冲切作业区域可加装透明防护围挡，既不影响操作人员观察冲切状态，也能避免操作时肢体误入冲切区域，符合机械设备的安全防护要求。这套结构里的多处细节设计都经过实际生产验证，比如导柱的防尘密封结构、脚杯的承重选型、机架上层的斜撑加强筋布置，都可以直接借鉴到同类型的立式冲切、压合设备设计中，不需要再做额外的受力校核，能够缩短同类设备的开发周期。设备的动力单元可根据冲切力需求选配气缸或者液压缸，冲切力在1吨以内的软料加工场景选用标准气缸即可满足需求，冲切力更大的场景可更换为液压缸，安装位尺寸通用，不需要改动主体机架的安装孔位。整体设备的重心控制在机架中下部，即使高速冲切作业也不会出现明显的晃动，运行稳定性较好，日常维护只需要定期给导柱加注润滑脂、检查刃口磨损情况即可，维护门槛较低，适合中小型加工企业的日常生产使用。
