10T工字形气动增压缸压床结构设计

　　这款工字形气动增压压床，核心面向小五金件、电子接插件类零件的冲字、浅冲压、压装工序场景，在3C电子小零件加工、五金端子冲压车间里，这类设备常布置在流水线衔接工位，替代传统手动压机完成重复性压合作业，相比纯液压压机，它不需要配套复杂的液压站，车间气源接入即可运行，管路布置更简洁，日常维护也省去了液压油更换、油路泄漏排查的麻烦。

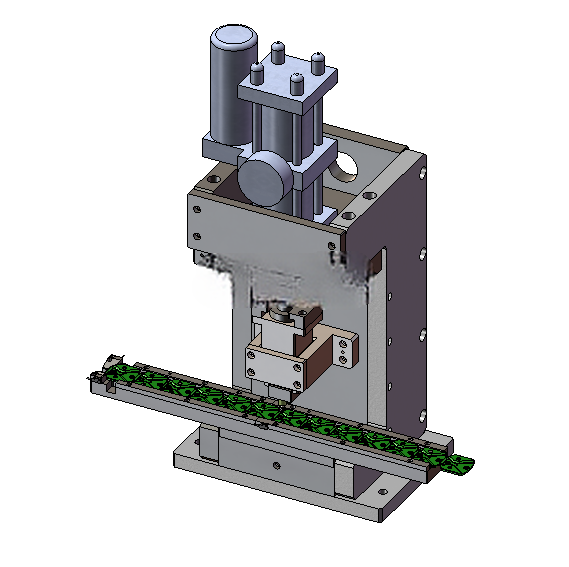

　　从结构布局来看，整机采用工字形立式机架，上半部分为增压缸安装位，下半部分为下模安装平台，中间的立柱部分做了加厚处理，侧壁预留了多组安装螺孔，既可以用来安装光电保护装置、位置传感器，也能根据工序需求加装侧挡料、定位块这类辅件。机架底部的安装底板做了整面铣平处理，预留了四个长条形安装槽，现场安装时可以通过T型螺栓直接固定在型材工作台或者混凝土机墩上，不需要额外做转接板，安装基准面的平面度控制在0.05mm以内，能保证上模下压时的垂直度偏差在允许范围内，避免冲压时出现偏载啃模的问题。

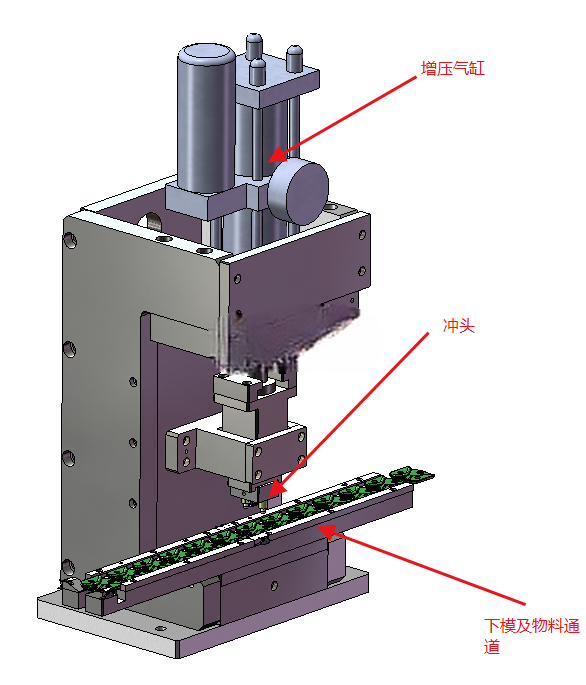

　　设备的冲压执行端采用气液增压缸作为动力源，相比普通气缸，它能在较小的缸径下输出10吨的冲压压力，缸体本身集成了行程调节螺母，现场调试时可以根据模具闭合高度调整下压行程，不需要额外加装限位块。缸体下方连接的移动动块做了导向结构，两侧嵌入直线导轨副，动块上下运动时的径向间隙控制在0.02mm以内，长时间冲压也不会出现滑块偏移的问题，冲字头直接安装在动块下端的模柄孔内，通过紧定螺钉固定，更换不同规格的冲字模、压装头时，只需要松开紧定螺钉即可完成更换，换模时间能控制在十分钟以内。

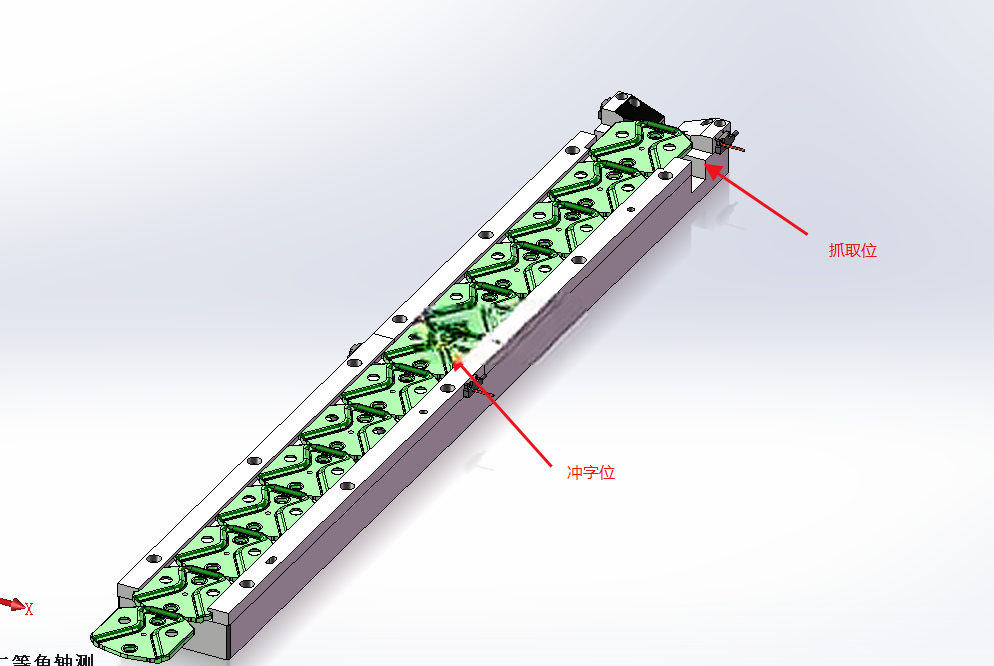

　　下模部分配套了振动盘直振送料轨道，轨道直接延伸到冲压工位下方，轨道上根据工件外形开了定位槽，工件沿着轨道依次输送到冲压位置时，轨道末端的挡料块会将工件定位，不需要人工手动摆放工件。冲压完成后，安装在动块侧方的气动手指机械爪会动作，将冲压完成的工件夹取后放到出料槽里，顺着出料槽滑到下一道工序的输送线上，整个送料、冲压、出料过程不需要人工干预，能实现连续自动化作业，单工位的作业效率能达到每分钟25-30件，相比手动上下料的压机，作业效率提升三倍以上，同时也避免了人工伸手到冲压区域的安全隐患。

　　设计时特意将增压缸的控制阀组安装在机架后侧的空腔里，所有气管都沿着机架内侧的线槽布置，外部看不到裸露的管路，既避免了车间作业时杂物磕碰管路造成漏气，也让整机外观更整洁。机架后侧还预留了电控箱安装位，用户可以根据自身需求选配PLC控制模块，接入整线的生产控制系统，实现设备运行状态的实时监控、冲压计数、故障报警这类功能。设备的整体高度控制在1.2米左右，宽度0.8米，前后深度0.6米，占地面积不到0.5平方米，在车间里布置时不需要预留太大的空间，即使是狭窄的流水线工位也能轻松放置。

　　在受力结构设计上，工字形机架的上横梁和下底座都做了加强筋处理，满负荷10吨冲压时，上横梁的变形量控制在0.1mm以内，不会因为长期冲压出现机架开裂、变形的问题。动块和导轨的配合面做了淬火处理，表面硬度达到HRC55以上，长期往复运动也不会出现磨损过快的问题，设备的正常使用寿命能达到八年以上，日常只需要定期给导轨加注润滑脂、检查气源三联件的油水状态即可，维护成本极低。

　　这类压床除了冲字工序外，更换对应的模具后，还能完成小零件的压铆、冲孔、浅拉伸、压装等工序，适配性很强，对于多品种小批量的加工车间来说，只需要更换模具和调整送料轨道的宽度，就能快速切换生产的产品，不需要重新采购设备，能有效降低车间的设备投入成本。送料轨道采用模块化设计，每段轨道通过螺栓连接，更换不同规格工件时，只需要更换对应宽度的轨道段即可，不需要重新制作整条送料轨道，换产的调试成本也能大幅降低。
