海绵条自动裁断冲装一体化生产设备

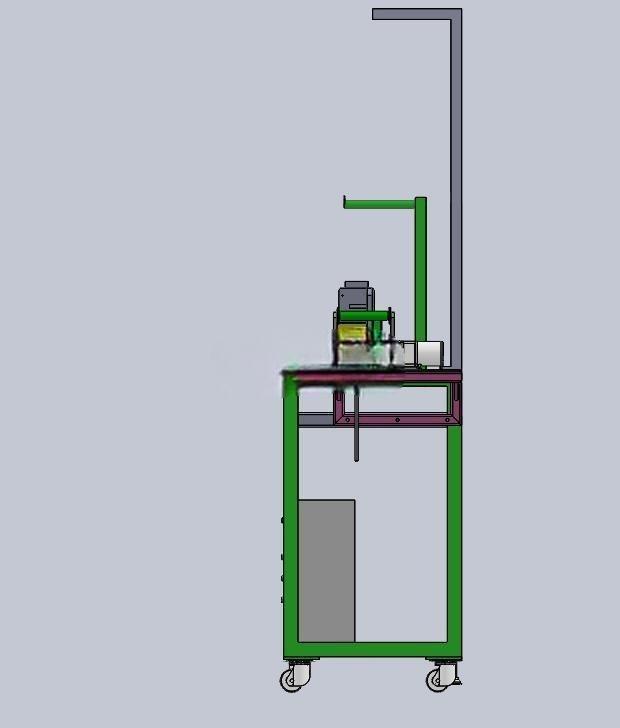

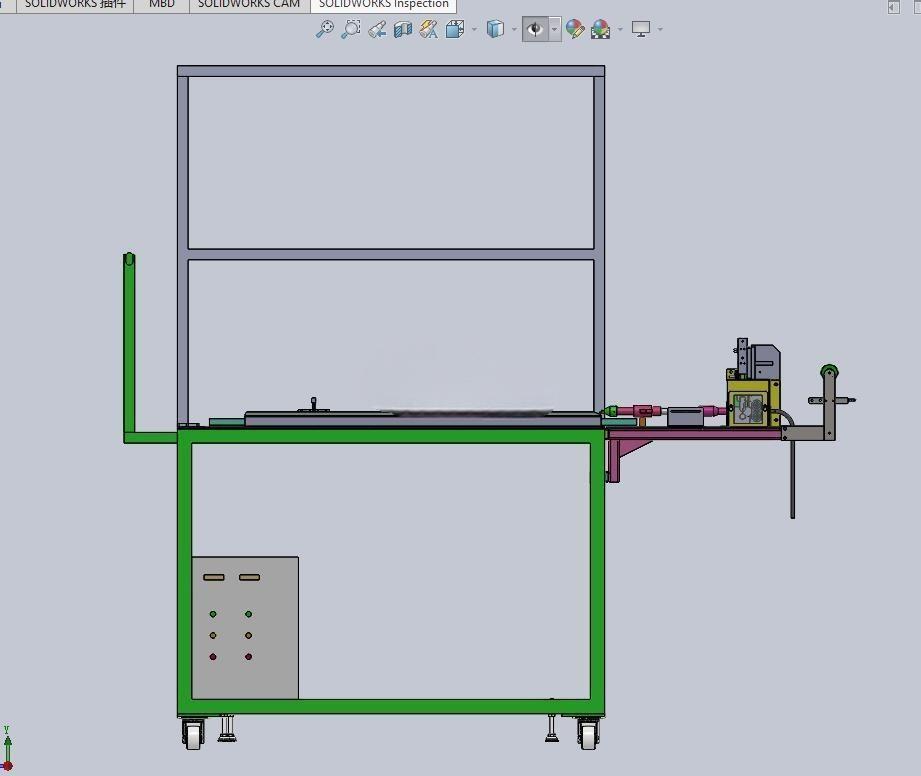

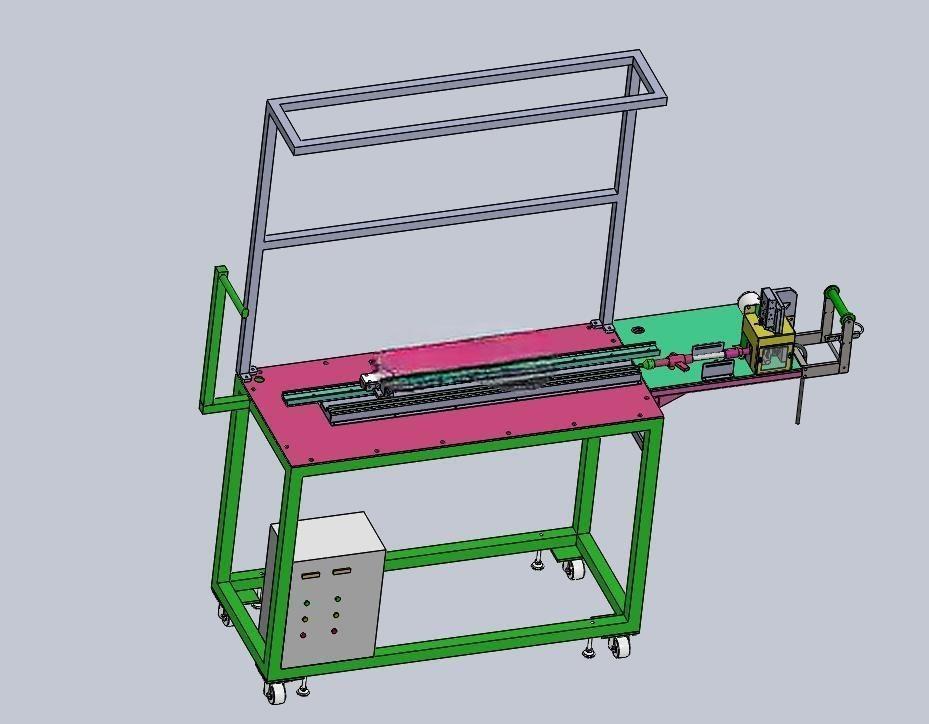

　　在消费电子配件、小型家电密封组件、汽车内饰缓冲件的量产环节中，海绵条作为缓冲、密封、填充的核心辅料，其裁断精度与装配到位率直接影响成品的装配公差与防护性能，传统人工裁切+手工塞入的作业模式，不仅裁断长度误差波动大，人工塞入时容易出现海绵条褶皱、偏位、不到位的问题，单工位作业效率难以匹配流水线的节拍要求，这款设备正是针对这类工序痛点开发的专用作业装备。设备整体采用方通焊接机架作为承载基础，底部配置可调脚轮与固定脚杯，兼顾工位转移的便利性与作业时的结构稳定性，机架台面采用加厚钢板加工，台面平面度经过铣削处理，保证各功能模组安装的基准精度，机架下部预留电气控制箱安装位，将控制元件与作业区域做物理分隔，避免作业过程中产生的碎屑落入电气腔引发故障，机架上部的型材框架用于安装安全光栅、作业提示标识与照明组件，不占用台面有效作业空间。从功能布局来看，设备沿海绵条送进方向依次布置料卷放料机构、导向校直组件、定长送料辊组、裁断执行机构、产品定位工装与冲入执行组件，料卷放料机构采用阻尼式放料轴，可根据海绵条的厚度与材质调整放料阻尼，避免放料过快导致海绵条堆积拉扯，或是阻尼过大导致送料时海绵条被拉伸变形；导向校直组件由多组平行导向辊与侧边限位挡块组成，可根据海绵条的宽度快速调整限位间距，保证海绵条在送进过程中始终沿设定路径行进，不会出现偏斜扭曲的问题。

　　定长送料辊组采用伺服驱动的胶辊对压结构，上辊配置压力调节旋钮，可根据海绵条的压缩特性调整对压力度，既保证送料时辊组与海绵条之间有足够摩擦力不打滑，又不会压溃海绵条的内部泡孔结构影响缓冲性能，送料长度参数可直接在触控面板上设置，配合后端的到位检测传感器，可将裁断长度公差控制在±0.5mm以内，满足不同规格产品对海绵条长度的差异化需求。裁断执行机构采用高速气缸驱动的平直切刀，切刀旁配置海绵压料块，裁断动作触发时压料块先压紧待裁断位置两侧的海绵条，再由切刀完成裁切，避免裁切过程中海绵条被切刀带起出现毛边、斜口的问题，裁切完成后切刀快速复位，不会干涉后续的送料动作。

　　产品定位工装设置在裁断机构的出料端，采用仿形定位块设计，可根据待装配产品的外形快速更换定位治具，产品放置到位后触发光电传感器，设备自动执行后续的冲装动作，冲入执行组件采用带导杆的三轴气缸作为动力源，冲头端面做软质包胶处理，冲装行程可根据产品的装配深度调整，冲装时冲头将裁断好的海绵条平稳推入产品的预设卡槽内，不会刮伤产品外壳，也不会导致海绵条出现褶皱变形。设备的气路元件全部集中布置在台面下方的安装板上，每个气路支路都配置独立的节流阀与调压阀，可单独调整每个执行气缸的动作速度与输出力，避免不同工位动作干涉；电气控制采用PLC作为核心控制单元，配置手动/自动两种操作模式，手动模式下可单独控制每个执行机构的动作，方便设备调试与故障排查，自动模式下只需操作人员将待装配产品放入定位工装，设备即可自动完成送料、裁断、冲装的全流程动作，单工位作业效率相比人工作业提升3倍以上，同时可避免人工操作带来的装配一致性差的问题。

　　从安装边界来看，设备整体长度控制在1.8米以内，宽度0.8米，高度1.6米，不需要单独的设备基础，直接放置在平整的车间地面即可投入使用，气源接口采用标准快插接头，接入0.5-0.7MPa的压缩空气即可运行，电源采用常规220V工业供电，不需要额外配置专用供电线路，可直接嵌入现有产品装配流水线的对应工位，也可作为独立工位完成海绵条的裁断与装配作业。在实际投产验证中，这款设备针对密度15-40kg/m³的各类开孔、闭孔海绵条都有良好的适配性，不会因为海绵材质偏软出现送料卡顿、裁断粘连的问题，设备的易损件仅为裁断切刀与送料胶辊，切刀采用标准美工刀片规格，更换成本低且不需要复杂的调校，送料胶辊采用耐磨聚氨酯材质，长期使用磨损后只需松开锁紧螺钉即可快速更换，日常维护难度低，适合中小批量多规格产品的生产场景。
