磁导航AGV线体转料移动设备结构

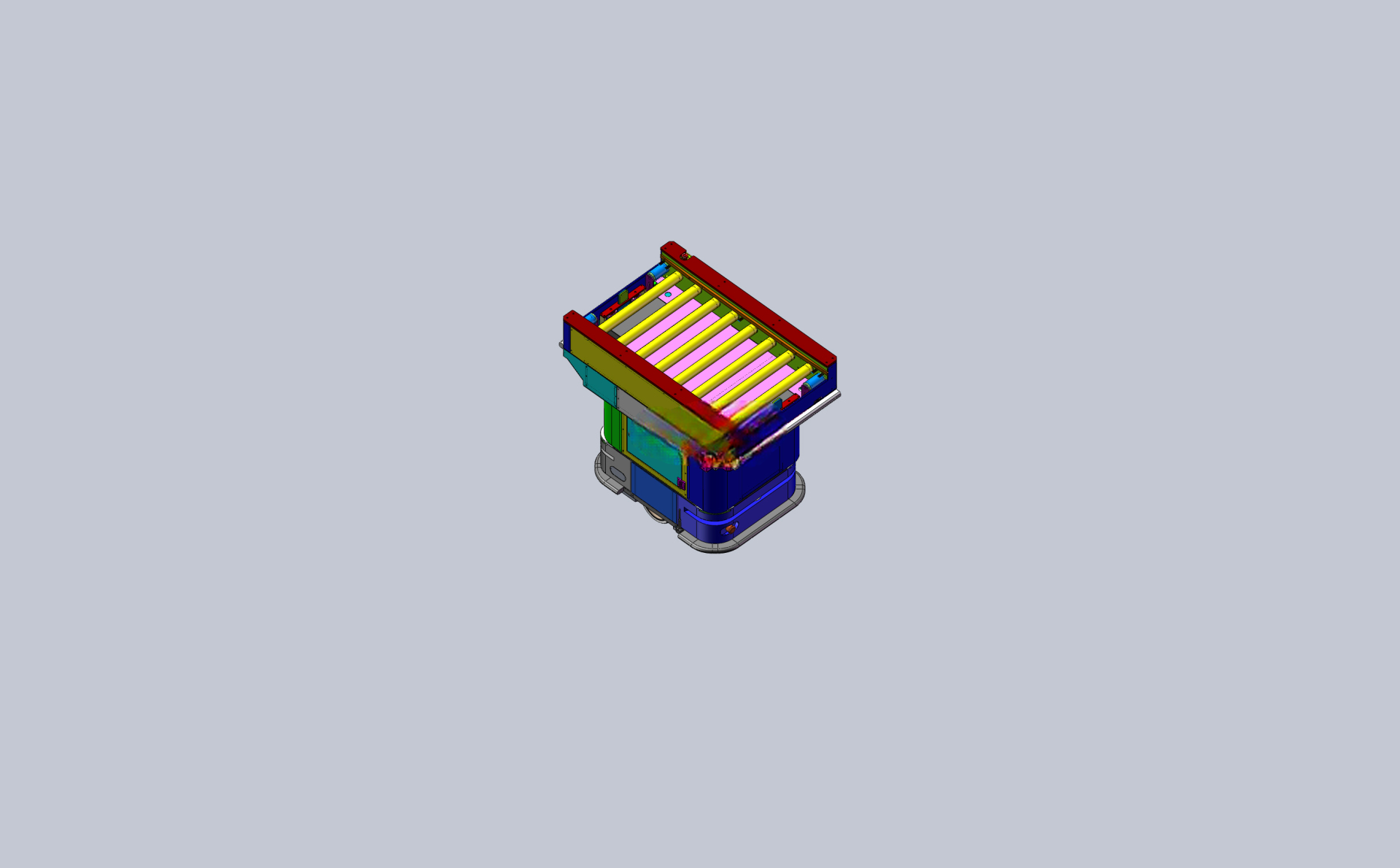

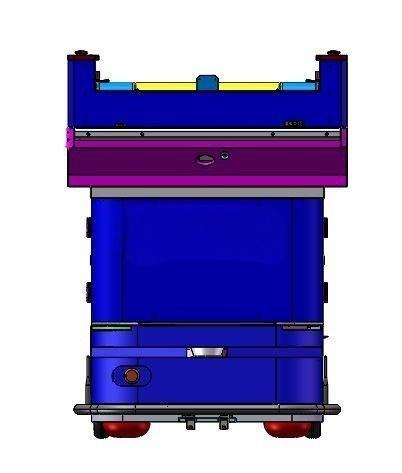

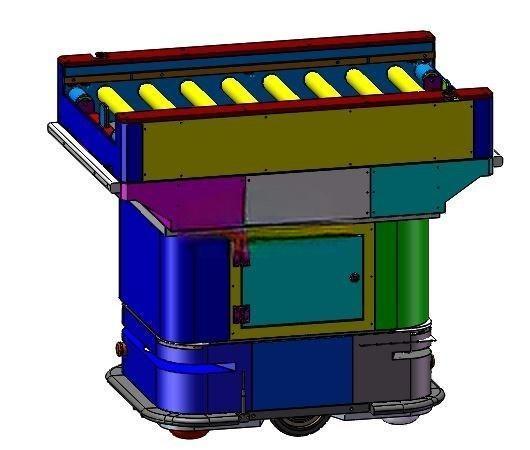

　　这款磁导航式上下线体料移动转料设备，主要面向离散制造车间的产线线边物料接驳、工序间工件转运场景，适配电子装配、汽车零部件加工、轻工产品组装等多类生产现场的线体对接需求，可替代传统人工推送料车的作业模式，打通不同工位、不同楼层产线间的物料流转断点，尤其适合多品种小批量生产模式下的柔性转运需求，无需对现有车间地面做大规模改造即可完成部署。设备整体采用分层式结构布局，底部为行走驱动舱段，集成驱动轮组、从动万向轮、磁导航传感器阵列、避障检测组件以及动力供电模块，中部为设备控制舱，内置运动控制单元、IO交互模块、通讯组件，上部为载料平台层，可根据对接线体的高度调整安装基准，适配不同高度的皮带线、滚筒线、倍速链线的物料交接需求，载料平台边缘设置有定位挡边与柔性缓冲垫，避免转运过程中物料托盘出现滑移、磕碰问题。

　　行走驱动部分采用伺服电机配合减速机构提供动力输出，可实现整车的前进、后退、原地旋转转向动作，转向精度控制在±1mm范围内，可满足窄通道内的转弯、掉头作业需求，行走路径通过地面铺设的磁条进行导航引导，无需复杂的激光反射板部署，后期路径调整仅需重新铺设磁条即可完成，维护成本较低。设备搭载的自动辅助避让功能，通过四周布置的红外与超声波检测组件实现360度范围内的障碍物检测，检测距离可根据现场作业速度调整，当检测到行进路径上存在人员、散落工件、其他移动设备时，可自动完成减速、停车动作，待障碍物移除后自动恢复行进，避免车间内交叉作业时的碰撞风险。

　　一体化控制系统内置多套线体对接逻辑，可与产线端的上下料工位完成信号交互，当行驶至指定接料工位时，可自动发送到位信号触发现有产线的出料机构动作，待物料完全转移至载料平台后，自动触发转运指令前往目标下料工位，到达后发送信号触发目标线体的接料机构完成物料转移，全程无需人工干预即可完成物料的自动供料流转。从安装边界来看，设备整体宽度控制在常见车间通道的通行要求范围内，最小转弯半径适配多数生产车间的通道转弯尺寸，底部行走轮的接地比压满足普通环氧地坪、水泥地坪的承重要求，无需额外做地面加固处理，上部载料平台的安装孔位采用标准化间距设计，可快速更换不同规格的载具、托盘定位机构，适配不同尺寸、不同重量的工件转运需求，设备侧面设置有手动操作面板与急停按钮，方便调试阶段的手动操作以及突发状况下的紧急停机。

　　结构设计阶段充分考虑了车间内的日常维护需求，驱动舱、控制舱的外罩均采用快拆式连接结构，无需专用工具即可打开完成传感器校准、线路检查、易损件更换等日常维护作业，整车的线缆布置全部采用拖链与线槽防护，避免长期行走过程中线缆出现磨损、拉扯断裂问题，载料平台下方设置有到位检测传感器，可实时监测托盘是否放置到位，避免物料偏移导致的对接失败问题。
