双工位导槽端末冲切机架结构设计

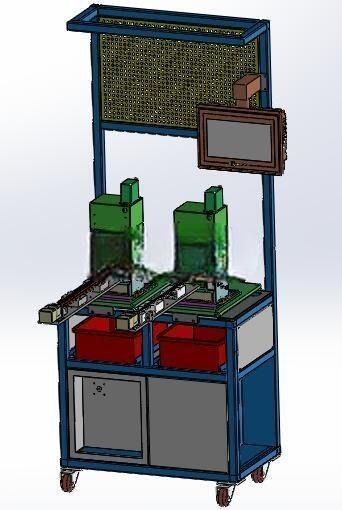

　　这套双工位导槽端末冲切机架，主要面向车用密封导槽、型材类长条工件的端末定长冲切加工场景，在汽车密封条、塑胶型材挤出生产线的后段工序中应用广泛，适配软质PVC、橡胶共混类导槽工件的端头裁切作业，解决单工位冲切设备上下料与加工节拍冲突的痛点。从结构布局来看，设备采用立式悬臂冲切主机搭配回转双工位转盘的布局，底部机架采用方通焊接框架结构，底部配置万向带刹脚轮，兼顾设备移位灵活性与工位固定后的稳定性，机架下部设置两层封闭储物舱，可存放备用冲切模具、工装检具与日常维护工具，充分利用机架下部闲置空间。

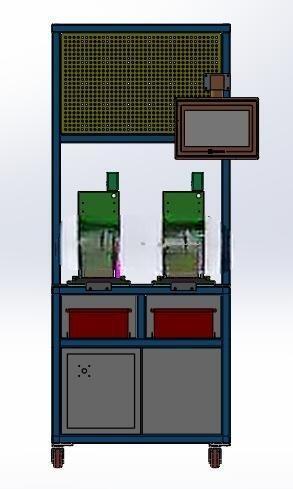

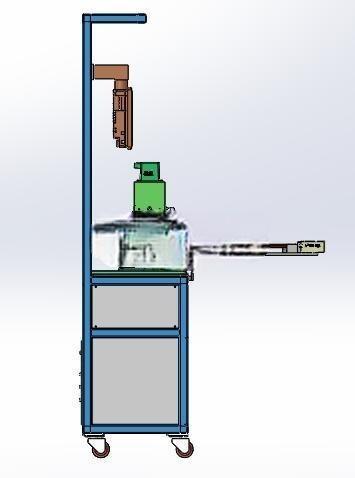

　　上部悬臂结构采用加厚矩形钢焊接而成，悬臂末端安装垂直布置的冲切动力单元，动力单元输出端直接连接上模安装座，配合下方工位台面上的下模刀口，实现上下模合模冲切动作，冲切动力单元的安装板设置长条形调节腰孔，可根据不同规格导槽的冲切位置需求，调整冲头的水平前后位置，适配不同宽度规格的工件加工。双工位转盘采用回转支撑结构安装在机架中部台面，两个工位对称布置在转盘直径两端，每个工位都设置独立的工件定位仿形块与快速夹紧机构，仿形块根据导槽截面形状做仿形铣削加工，保证工件放置后无窜动，冲切位置精度控制在±0.1mm范围内；当其中一个工位处于冲切加工位置时，另一侧工位处于上下料操作位，操作人员可在设备冲切作业的同时完成待加工工件的装夹与已加工工件的取下，将设备的空载等待时间压缩至最低，相比单工位同类型设备，加工节拍可提升40%以上。

　　工位转盘的回转定位采用弹簧销定位结构，转盘转动到位后定位销自动卡入定位套，保证工位切换后上下模的同轴度，避免冲切过程中出现刀口啃模、切口毛刺超差的问题。设备右侧延伸设置长条型工件托料架，托料架表面设置光滑的尼龙托条，减少长尺寸导槽工件送料过程中的表面划伤，托料架高度与工位定位面保持齐平，保证长工件送料时无翘曲，冲切端面垂直度符合工艺要求。从安装边界来看，设备整体占地长度包含托料架约2.2米，宽度约0.8米，整机高度约1.9米，对车间安装场地的平整度要求不高，脚轮调节行程可适应10mm以内的地面高度差，设备无需额外打地基固定，推至生产工位锁定脚轮即可接入气源或电源投入使用，适合多品种小批量的柔性生产场景切换。

　　在设计思路上，这套机架优先考虑软质导槽工件的冲切工艺特性，没有采用高刚性的重型冲床机架结构，而是针对软质材料冲切所需压力小、但对切口平整度与定位精度要求高的特点，优化了机架的悬臂刚度与工位定位结构，避免冲切过程中机架出现微变形导致切口斜切；同时双工位的布局设计充分考虑一线操作人员的操作动线，上下料位与冲切位之间设置安全防护距离，冲切区域外围可加装透明安全防护罩，避免冲切过程中碎屑飞出伤人，操作位设置双手启动按钮，保证操作人员双手脱离冲切区域后设备才会执行冲切动作，符合机械设备安全设计规范。机架的管路与线路全部内置在方通框架内部，外观整洁无外露管线，避免生产过程中工件剐蹭管线造成的设备故障，日常维护时仅需打开机架侧部的检修盖板即可完成管路、线路的检修与更换。这套结构的机架可通过更换不同的冲切模具，适配不同截面形状、不同冲切形状的导槽端末加工需求，模具安装采用标准化的快装压板结构，换模时间可控制在15分钟以内，无需复杂的调校即可快速切换生产型号，对于多规格导槽产品的生产企业来说，能够有效减少设备投入成本，提升车间场地的利用率。
