汽车横梁10T伺服电缸压装设备结构设计

项目分类:压力机 发布时间:2024-12-17 ID:855049
  • 汽车横梁10T伺服电缸压装设备结构设计
  • 汽车横梁10T伺服电缸压装设备结构设计
  • 汽车横梁10T伺服电缸压装设备结构设计

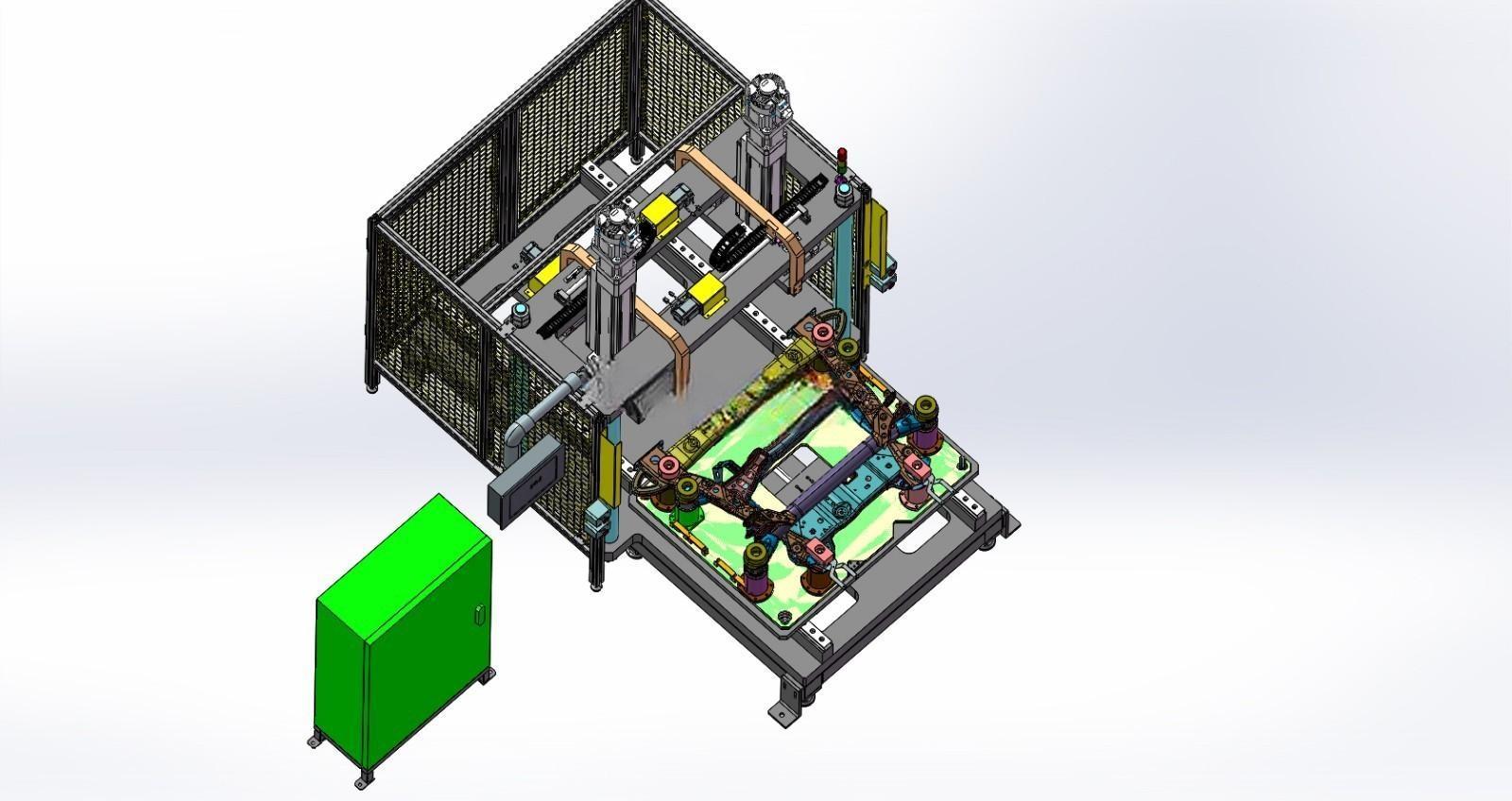

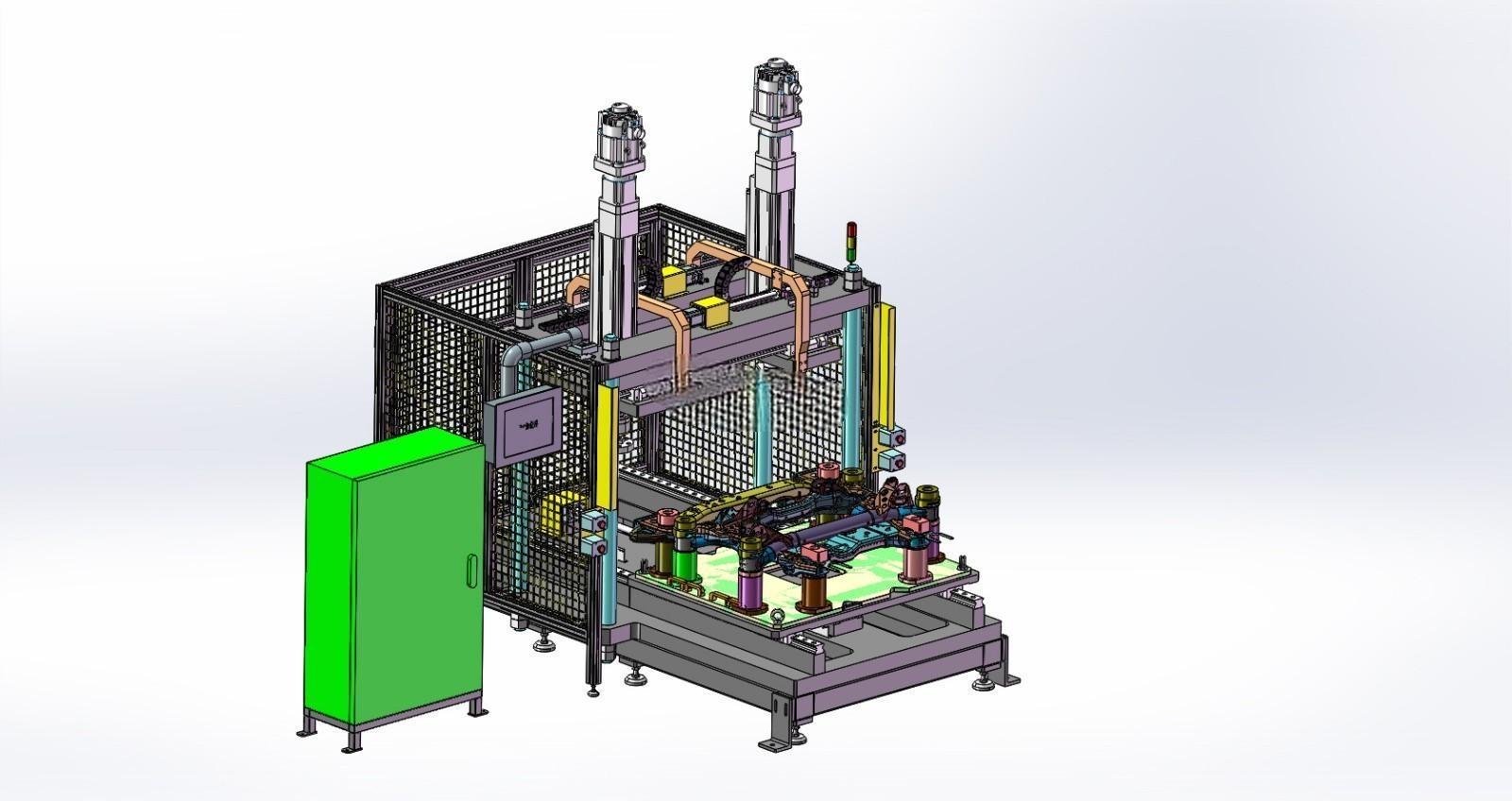

  这套压装设备主要面向汽车底盘横梁类零部件的压合成型工序,在整车焊装、零部件预装工段应用广泛,可适配多规格钢制横梁与衬套、加强件的压装作业,替代传统液压压装机存在的压力控制精度差、油污泄漏、能耗偏高的痛点。从结构布局来看,设备采用双伺服电缸对称布置的龙门式框架,底部为整体焊接式机座,安装脚座预留了M24的地脚螺栓固定孔位,整体占地边界控制在长2200mm、宽1600mm、高2800mm范围内,现场安装时需预留后侧600mm的电气柜维护空间、前侧1200mm的工件上下料操作空间,顶部需预留300mm的电缸维护吊装空间,适配常规车间3.5米层高的厂房布置要求。

  动力端选用低速大扭矩直驱伺服电机作为动力源,省去了传统伺服压装结构中的减速传动环节,可直接将扭矩输出至冲压执行机构,也可根据压装行程需求加装齿轮传动组放大输出压力,额定输出压装力可达10吨,压力控制精度可控制在满量程的±0.5%以内,压装位移重复定位精度可达±0.02mm,可满足汽车横梁压装过程中对压装力、压装深度的严格工艺要求,避免过压造成工件变形、欠压造成衬套脱落的质量问题。设备外围配置了网格状安全防护围栏,围栏高度为1800mm,正面设置可开合的安全防护门,门体配套安全门锁,防护门开启时设备自动切断动力输出,避免压装过程中人员误入作业区造成安全事故;左侧独立布置的电气柜采用下进下出的走线方式,柜内预留了PLC、伺服驱动器、IO模块的安装空间,散热风道采用侧进风顶出风的结构,可适配车间多尘环境下的长期稳定运行。

  工装夹具部分采用快换式设计,不同型号的汽车横梁仅需更换定位销与压头即可快速切换生产,换型时间可控制在15分钟以内,适配多品种小批量的零部件生产需求;压装工位设置了工件到位检测传感器,可自动识别工件是否放置到位,未到位时设备无法启动压装程序,避免压偏造成工件与工装损坏。压装过程中伺服系统可实时采集压装力与位移数据,生成压装过程曲线,便于工艺人员追溯压装质量,剔除不合格品。双电缸的布置方式可实现同步压装,也可根据工艺需求单独控制单个电缸动作,适配非对称结构横梁的压装需求,压头部分设置了浮动连接结构,可自动补偿工件放置时的微小角度偏差,避免压装过程中出现侧向力损坏电缸与工装。设备底部设置了可调式支撑脚杯,可在安装时调整设备水平度,水平度调整精度可达0.1mm/m,保证压装过程中设备运行平稳无晃动。从设计逻辑上,这套设备优先考虑了汽车零部件生产场景下的高可靠性、快换性与安全合规要求,所有受力结构件均经过有限元受力分析,满载工况下结构变形量控制在0.05mm以内,保证长期压装作业的精度保持性,电气线路与气路管线均采用拖链内置布置,避免管线外露造成的磨损与安全隐患,操作按钮盒布置在设备前侧右侧,符合人体工程学操作高度,操作人员无需弯腰即可完成所有操作动作。
