车门密封条分缝条端末冲切加工设备

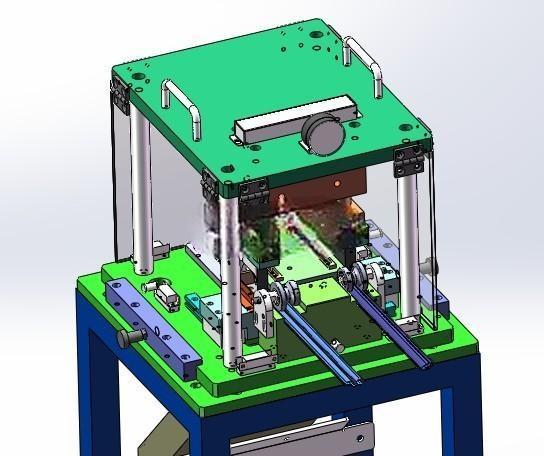

　　在汽车密封件生产环节，车门密封条的端末裁切精度直接影响整车装配后的密封隔音效果，传统手工裁切或简易冲模作业，常出现切口毛边、端面角度偏差、分缝条对位不准等问题，直接导致密封条装配后与车门钣金、内饰件贴合间隙不均，行车过程中易出现风噪、渗水等隐患，这套冲切设备正是针对这类工艺痛点开发的专用加工装备。设备采用立式四柱导向冲压结构，整体机架采用加厚方管焊接后经时效处理，避免长期冲压作业产生的机架形变，上模安装板搭配四根镀铬导向柱与直线轴承配合，冲压过程中上下模平行度公差可控制在0.02mm以内，保证密封条端末切口的平面度与一致性，不会出现因模座倾斜导致的切口斜度超差问题。

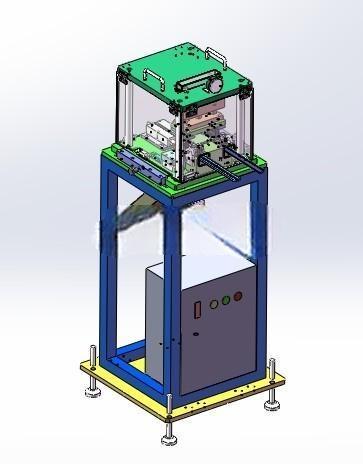

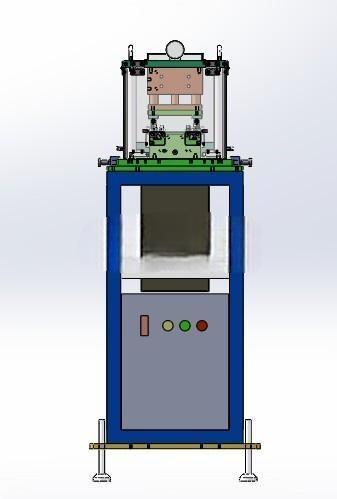

　　操作区域设置在设备正面中部，下部的操作面板集成了电源开关、启动按钮、急停按钮与运行状态指示灯，操作人员站立作业时，手部操作高度符合人体工程学设计，无需过度弯腰或抬臂，单次上下料的动作路径最短，可有效降低长时间重复作业的疲劳感。设备的冲压动力单元内置在机架柜体内部，采用气动驱动搭配可调行程气缸，冲切压力可根据密封条的胶料硬度、截面厚度进行无级调节，针对不同硬度的EPDM、TPV材质密封条，都能调整到合适的冲切力，既不会因为压力过大导致胶料挤压变形，也不会因为压力不足出现切口连丝、毛边的问题。

　　上下模采用分体式快换设计，不同型号的车门密封条分缝条，只需更换对应的模仁部分即可完成换型，模仁定位采用销钉定位结构，换型后无需重新校准模座平行度，单次换型时间可控制在15分钟以内，适配多品种小批量的密封件生产需求。设备的安装底座预留了四个可调脚杯安装位，可根据车间地面的平整度调整设备水平，同时脚杯上方预留了膨胀螺栓固定孔，设备调试完成后可直接固定在车间地面，避免高速冲压作业时设备产生位移或共振。冲切工位的上下料区域设置了透明安全防护挡板，既不影响操作人员观察冲切状态，也能防止冲切过程中可能出现的胶料飞溅、模具误动作带来的安全隐患，防护挡板搭配安全联锁开关，挡板未完全闭合时设备无法启动冲压动作，从硬件层面规避操作风险。从工艺适配性来看，这套设备可完成密封条端末的平切、斜切、分缝位冲缺口等多种加工工序，无需二次周转到其他设备加工，单工位即可完成端末加工的全部工序，相比传统多工序分散加工的模式，可减少30%的工件周转时间，同时避免多次装夹带来的定位误差。模具刀口采用镶嵌式硬质合金材质，长期冲切橡胶材质的密封条时，刀口磨损量极小，连续冲切10万次以上刀口依然能保持锋利，无需频繁修磨刀口，降低了设备的日常维护成本。

　　设备的电控部分集成在机架下部的电气柜内，接线采用端子排分色标识，后期维护排查故障时可快速对应线路，气路部分采用节流阀可调设计，可根据实际冲切速度需求调整气缸的下行与回程速度，在保证冲切效率的同时，降低气缸高速动作带来的冲击噪音，车间作业时设备运行噪音可控制在75分贝以内，符合车间作业的噪音管控要求。针对密封条材质较软、装夹时易变形的特点，下模定位座设计了与密封条截面完全仿形的定位槽，工件放入定位槽后即可完成精准定位，无需额外的对位调整，同时上模压料部分采用弹性预压结构，冲切动作开始前，预压块先将密封条压紧在定位槽内，避免冲切过程中胶料移位导致的切口位置偏差，保证每一件产品的冲切尺寸一致性。设备的整体外形宽度控制在1.2米以内，深度0.8米，高度1.6米，占地面积不足1平方米，可灵活布置在密封件生产线的任意工位，不需要预留过大的安装空间，也可搭配自动上料机构组成全自动加工单元，适配不同自动化程度的生产线需求。
