A35唇边冲切加工设备结构设计方案

　　这套冲切设备主要面向车用密封导槽类挤出型材的后道精加工作业场景，适配连续挤出生产线上的定长后工件唇边余料切除工序，解决传统手工切边尺寸一致性差、切口毛刺超差、作业安全风险高的痛点。在汽车密封件生产车间的实际布局中，该设备通常对接在导槽定长裁切工位之后，操作人员将定长裁切后的导槽工件放置到定位工装上，即可触发设备完成自动冲切动作，单工位作业节拍可匹配前端挤出线12米/分钟的出线速度，不会造成产线节拍拥堵。

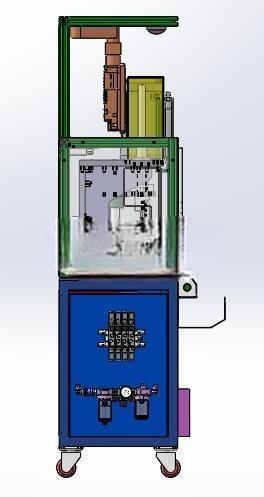

　　设备整体采用立式框架布局，底部为方管焊接成型的机架底座，底座内部预留电气元件安装腔与废料收集箱的抽拉空间，底部配置可调脚轮与支撑脚杯，方便设备在车间内转线移位，同时调平后可抵消地面不平整带来的机架形变，保证冲切工位的同轴度精度。机架上部的作业区域设置透明光栅防护栏，防护栏采用铝型材框架加亚克力透明板的结构，既可以阻挡冲切过程中可能飞溅的料屑，又不会遮挡操作人员观察冲切过程的视线，光栅传感器接入设备安全回路，一旦防护区域被闯入，设备会立即停止冲切动作并锁死上模，避免安全事故发生。

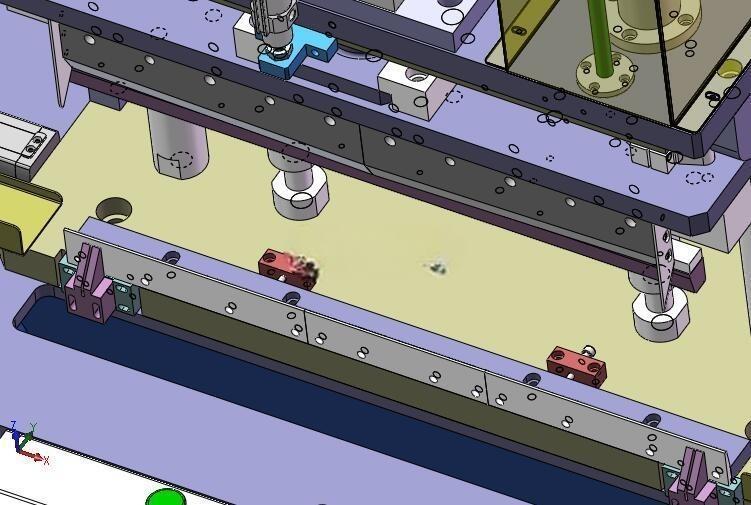

　　冲切刀组件采用模块化快换设计，不同规格的导槽产品只需要更换对应的切刀模与定位镶件，不需要重新调整设备整体的同轴度，换型时间可控制在15分钟以内，适配多品种小批量的密封件生产需求。切刀的刃口角度经过反复试切验证，针对导槽唇边的TPV材质特性，采用22度斜刃口设计，冲切过程中刃口逐步切入工件，可有效减少切口处的材料拉扯变形，保证切口端面的平面度控制在0.1mm以内，满足后续装配的尺寸要求。产品定位工装采用仿形定位结构，定位型面与导槽的截面轮廓完全贴合，同时配置长度定位挡块，可根据产品的长度要求快速调整挡块位置，适配不同长度规格的导槽唇边冲切需求，定位重复精度可控制在0.05mm以内，避免冲切位置偏移造成的产品报废。

　　设备的电气控制系统集成在底座前部的操作面板内，面板上设置双手启动按钮、急停按钮与状态指示灯，操作人员需要双手同时按下启动按钮才会触发冲切动作，进一步规避单手操作可能带来的安全风险。冲切动力采用伺服电缸驱动，相比传统气缸驱动，冲切行程与压力可以根据不同材质的工件进行参数调整，冲切压力控制精度更高，不会出现压力过大导致的工件压伤，或是压力不足导致的切边连料问题。设备后侧预留废料滑落通道，冲切产生的余料会通过通道直接落入底座内的废料收集箱，收集箱采用抽拉式结构，废料装满后可直接抽出倾倒，不需要拆开设备防护结构，日常清理维护十分便捷。

　　从安装边界来看，设备整体占地尺寸控制在1200mm800mm1700mm以内，不需要额外的地基固定，只需要放置在平整的硬化车间地面上，接通气源与三相电源即可投入使用，对车间的安装空间要求较低，既可以布置在连续生产线上作为在线工位使用，也可以单独布置作为离线返修工位使用。在实际使用过程中，该设备的切刀模经过表面硬化处理，正常生产条件下单套切刀的冲切寿命可达20万次以上，日常维护只需要定期给导柱加注润滑脂、检查光栅传感器的灵敏度即可，不需要复杂的维保操作，对一线操作人员的技能要求较低。针对导槽产品冲切后容易出现的唇边变形问题，设计时在冲切工位旁增加了定型压块，冲切完成后压块会对切口位置的唇边进行短暂保压定型，进一步保证产品成型后的尺寸稳定性，减少后续的人工修整工作量。
