车门导槽密封条定长裁切加工设备

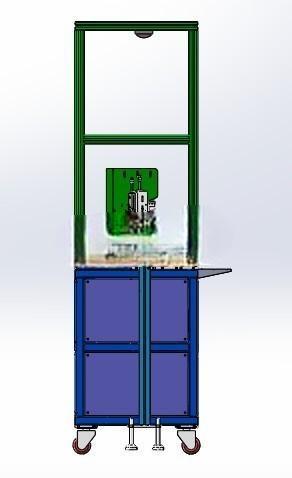

　　这套设备主要面向汽车密封条二次加工工序场景，针对车门导槽密封胶条的定长裁切需求设计，适配汽车零部件生产车间的胶条后段加工工位，可直接嵌入现有密封条生产线的末端工序，也可作为独立工位完成单批次定长裁切作业。设备整体采用框架式落地结构，底部配置可调支撑脚与万向脚轮组合，既满足工位固定时的水平调平需求，也可根据产线布局调整灵活转场，机架主体采用方通焊接成型后做烤漆处理，下部为封闭式柜体结构，可容纳电气控制元件、气动动力单元，同时预留检修门方便日常维护，柜体上方为操作台面，台面高度匹配常规人工站立操作的人机工程尺寸，无需额外配置垫高站台即可完成上下料操作。

　　设备上部设置安全防护框架，裁切执行机构安装在框架横梁位置，整体安装边界预留足够的操作空间，入料侧延伸出导向滚筒架，可承托长尺寸的密封条原料，避免胶条因自重下垂导致送料尺寸偏差，入料导向滚筒采用包胶处理，表面硬度适配胶条材质，不会刮伤密封条表面的涂层或植绒层。产品压紧工装采用仿形压块设计，压块型面完全匹配车门导槽密封条的截面轮廓，裁切动作触发前压块先行下压，将待裁切位置两侧的胶条完全固定在工装定位面上，避免裁切过程中胶条移位导致的切口斜度、长度超差问题，压块驱动采用带导杆的三轴气缸，下压行程可调，可适配不同截面尺寸的同系列导槽密封条裁切，无需更换整套压块即可完成小范围规格切换。

　　裁切机构采用高速钢切刀配合直线导轨导向，切刀安装座设置间隙调整结构，可根据胶条的硬度、壁厚调整切刀切入间隙，保证切口平整无飞边、无压痕，切断行程设置硬限位，避免切刀下行超程碰伤定位工装。定位机构采用伺服驱动的挡料结构，可根据生产需求快速设定裁切长度，定位精度控制在胶条产品要求的公差范围内，挡料块同样采用仿形设计，与胶条端面接触位置设置软质缓冲垫，避免硬接触碰伤胶条端部。设备配置自动下料结构，裁切完成的成品胶条可顺着出料侧的导槽滑入成品收集箱，无需人工逐件取料，可降低操作人员的重复劳动强度，单工位仅需一名操作人员完成原料上料、参数调整即可连续作业。

　　设计过程中充分考虑了胶条加工的常见问题，针对密封条材质偏软、易变形的特性，所有与胶条接触的工装部位均做圆角过渡处理，无尖锐棱角，送料路径全程无卡滞死角，避免胶条在输送过程中出现扭曲、变形；气动回路设置调压过滤装置，可根据车间气源压力波动调整工作压力，保证压紧、裁切动作的出力稳定，电气控制部分设置安全联锁，防护门打开时裁切动作自动锁止，避免误操作带来的安全风险。整体结构拆分清晰，各功能模块采用螺栓组装式连接，后期维护时可单独拆卸更换磨损部件，无需整体拆解设备，机架的安装孔位均做统一基准设计，更换不同规格的仿形工装即可快速切换生产其他截面的导槽密封条产品，适配多品种小批量的生产需求。
