车门密封端末冲切工装设备结构设计

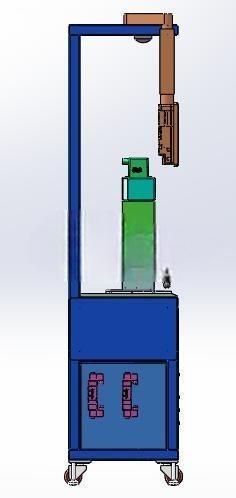

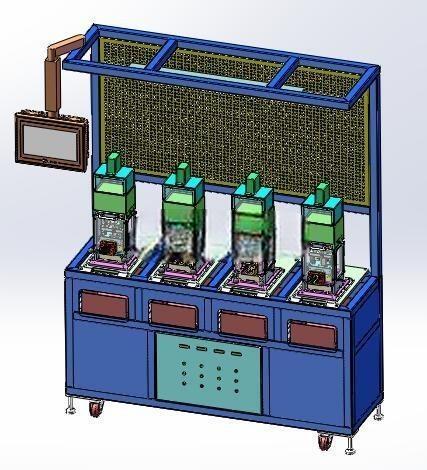

　　这套冲切设备主要面向汽车密封条生产后端的端末定长裁切、端口冲切成型工序，在汽车密封件生产车间的后段加工工位应用广泛，适配EPDM、软质PVC等常见车用密封胶条的端末加工需求，解决传统手工裁切端口不齐、尺寸一致性差、切边毛边超差的问题。设备采用立式单臂冲切布局，底部为一体式焊接箱型机架，机架内部预留冲切动力单元、电控元件的安装空间，底部配置可调式支撑脚杯，可适配车间地面不平整的安装场景，安装时仅需预留1200mm*800mm的地面占位空间，设备总高度控制在1800mm以内，上方无外伸悬臂超出机架底座边界，车间布局时无需额外预留上部安全避让空间。机架上部的悬臂端安装冲切动力执行单元，垂直方向的冲切行程预留150mm的可调区间，可适配不同高度规格的密封条定位工装，冲切头采用快换式接口设计，更换冲切刀模时仅需松开侧面两个锁紧螺钉即可完成拆装，无需重新校准冲切同轴度，单套刀模更换时间可控制在10分钟以内，适配多规格密封条的快速换产需求。工作台面位于机架中部，台面上预留四组模具安装位，可同时预装四套不同规格的密封条定位下模，换产时仅需平移工件定位位置即可切换加工规格，无需反复拆装下模，大幅降低小批量多规格生产时的换模等待时间。

　　下模定位块采用仿形轮廓设计，完全贴合密封条的截面外形，定位公差控制在±0.1mm以内，避免冲切时工件移位导致的端口尺寸超差，定位块上预留碎屑落料孔，冲切产生的胶条碎屑可通过落料孔直接落入下方的集屑抽屉，无需每班停机清理工作台面。设备的冲切动作采用上下模对切成型原理，上模切刀与下模刃口的配合间隙控制在0.02mm以内，针对软质胶条的冲切特性优化刃口角度，避免冲切过程中胶条受压变形导致的切口凹陷、毛边问题，冲切完成后上模自动回位，操作人员可直接取出加工完成的工件，单件加工节拍可控制在5秒以内，相比传统手工裁切效率提升4倍以上。

　　机架侧面预留气动或液压动力单元的安装接口，可根据车间现有动力配置选择驱动方式，若采用气动驱动则接入0.6-0.8MPa的车间压缩空气气源即可运行，若采用液压驱动则配套小型液压站放置于机架内部空腔，无需额外占用车间外部空间。设备的操作按钮布置在工作台面前侧的人体工学高度位置，双手启动按钮的间距设置为300mm以上，符合冲压设备的安全操作规范，避免操作人员单手触发冲切动作导致的安全风险，同时悬臂外侧安装安全光栅，冲切区域有异物伸入时设备会立即停止冲切动作并回位，保障操作安全。整套设备的结构设计充分考虑软质密封件的加工特性，所有与工件接触的定位面均做倒角抛光处理，避免刮伤密封条表面的涂层或橡胶本体，冲切刀模采用合金工具钢材质，刃口淬火硬度达到HRC58-62，单次刃磨后的冲切寿命可达10万次以上，适合大批量连续生产场景。在结构细节上，冲切头的导向部分采用直线轴承配合光杆导向，导向间隙控制在0.01mm以内，保证冲切过程中刀模无侧向偏移，冲切端口的平面度可控制在0.05mm以内，满足汽车密封条后续装配的尺寸要求。

　　工作台面的高度设置为850mm，适配站立操作的人体工学高度，操作人员长时间作业不易产生疲劳，机架底部的箱型结构内部除了放置动力单元，还可预留电控系统的安装空间，所有走线均通过机架内部的线槽布置，外部无裸露管线，避免车间生产过程中管线被工件或工具剐蹭损坏。这套工装结构没有采用复杂的非标定制部件，大部分标准件均可从市面常规渠道采购，后期维护成本较低，针对不同截面的密封条产品，仅需更换对应的上下冲切模与定位块即可适配，主体机架、动力单元、导向结构均可通用，对于密封件生产企业的新品快速适配有较强的通用性，可大幅降低新品开发的工装投入成本与制作周期。
