带骨架密封条锯切式精密切割设备结构

　　在汽车密封件、家电密封构件的批量生产环节，带金属或复合骨架的密封条定长裁切一直是工序里的痛点——这类密封条内置骨架硬度高、外层包覆橡胶或橡塑弹性体，普通剪切设备容易出现切口压溃变形、骨架毛刺外翻、裁切长度公差超差的问题，直接影响后续装配的密封性能与装配效率，这款锯切式精密切割设备正是针对这类加工场景开发的专用裁切装备。从实际产线适配角度看，该设备可直接对接密封条挤出生产线的末端出料工位，也可作为离线工位单独布置，适配截面宽度150mm以内、厚度60mm以内的各类带骨架密封条定长裁切需求，整机安装占地控制在长800mm、宽650mm、高1200mm的边界范围内，底部预留四个M12的膨胀螺栓安装孔位，可直接固定在车间标准型材工作台上，不需要额外做地基处理，适配多数中小零部件加工车间的工位布局条件。

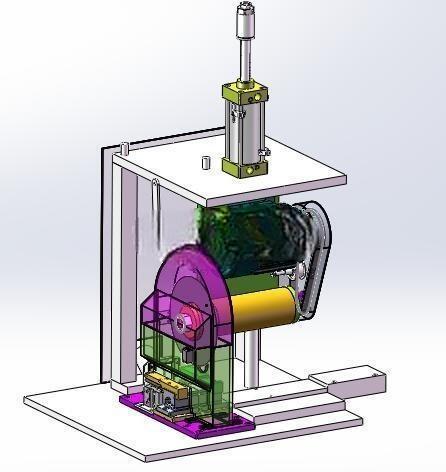

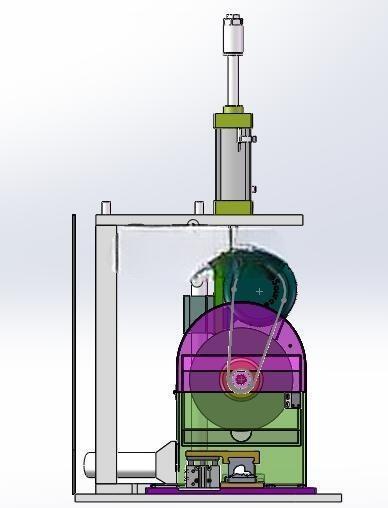

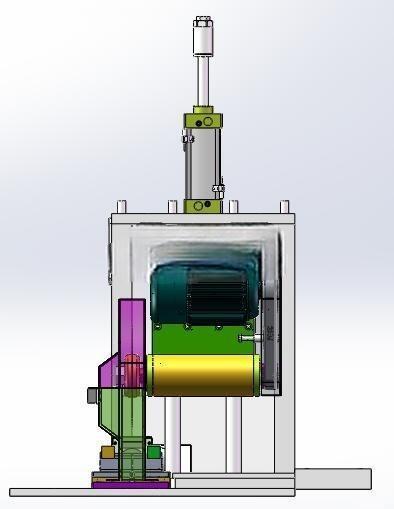

　　设备核心的裁切执行单元采用立式布置的锯切动力头，动力头通过直线导轨副安装在立式立柱上，裁切进给行程设置为180mm，进给速度可通过气源处理三联件的调压阀做无级调节，适配不同硬度骨架的裁切进给需求，避免进给过快导致锯片崩齿、进给过慢导致切口橡胶层烧蚀的问题。锯片外侧设置了半包围式的透明防护仓，防护仓与设备的安全启动回路做联锁，防护仓未完全闭合时锯切动力头无法启动进给，同时防护仓预留了除尘接口，可外接车间中央除尘系统或者配套的小型工业吸尘器，及时抽走裁切过程中产生的橡胶碎屑与金属切屑，避免切屑堆积在工装定位面影响裁切精度。设备的精切工装是保证裁切精度的核心结构，工装分为固定定位块与气动夹紧块两部分，固定定位块根据密封条的截面轮廓做仿形铣削加工，定位公差控制在±0.05mm以内，工件放入后可直接贴合定位面完成径向定位，不需要人工反复调整位置；气动夹紧块采用软质聚氨酯包覆的压头，夹紧力可通过调压阀调整，既可以保证裁切过程中工件不会出现窜动，也不会因为夹紧力过大导致密封条外层的弹性包覆层出现压痕变形。

　　工装的进料侧设置了到位检测传感器，传感器位置可根据裁切长度需求沿进料方向调整，当密封条端部触发传感器后，设备才会进入待启动状态，此时需要操作人员同时按下两侧的双手启动按钮，锯切动力头才会完成下压进给、裁切、抬升复位的完整动作循环，从根本上避免单按钮操作可能带来的安全隐患。从设计逻辑上看，这款设备没有采用复杂的伺服送料结构，而是针对中小批量多规格的密封条生产场景做了简化设计，工装部分采用快换式安装结构，更换不同截面密封条对应的定位块只需要松开两个锁紧手柄即可完成，换型时间控制在5分钟以内，相比带自动送料的大型裁切设备，更适配多品种小批量的密封件加工车间使用。

　　设备的气动回路全部布置在机身内部的走线槽内，外部没有裸露的气管，既避免车间日常作业过程中剐蹭气管导致的设备故障，也方便日常的清洁维护；操作按钮全部布置在机身正面的操作面板上，高度设置为距离地面1100mm，符合站立操作的人机工程学要求，操作人员长时间作业也不容易产生疲劳。在裁切精度表现上，这款设备针对带骨架密封条的裁切长度公差可以稳定控制在±0.2mm以内，切口平面度不大于0.1mm，裁切后的骨架断面没有明显毛刺，不需要额外做二次去毛刺工序，可直接流转到后续的装配工位，相比传统的砂轮切割、普通剪切工艺，能有效减少后续工序的人工成本。设备的锯片主轴采用高精度角接触球轴承支撑，主轴径向跳动控制在0.02mm以内，长时间运行也不会出现锯片摆动导致的切口倾斜问题，锯片采用专用的硬质合金锯片，针对橡塑材料与金属骨架的复合切削做了齿形优化，单张锯片的使用寿命可达到连续裁切8万次以上，降低了日常的耗材更换成本。
