车门导槽定长裁切加工专用设备结构

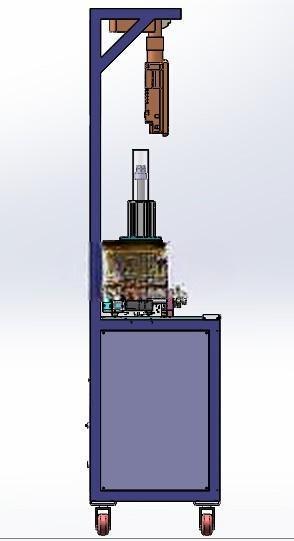

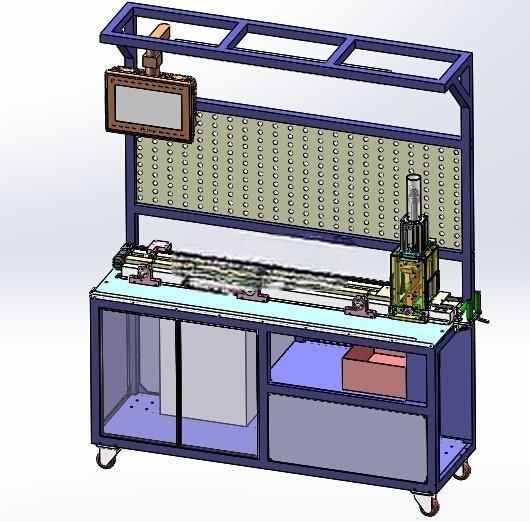

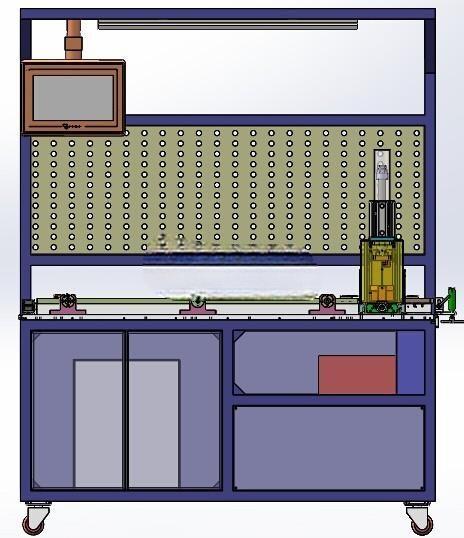

　　在汽车零部件冲压与后处理加工产线中，车门导槽作为车门密封系统的核心配套件，其定长裁切精度直接影响后续装配的密封性能与整车NVH表现，这类通用型定长裁切设备正是为适配多规格车门导槽的批量裁切需求设计，可覆盖不同截面尺寸的橡胶、复合材质导槽的定长切断工序，替代传统人工量尺裁切的低效作业模式，适配汽配厂二级配套加工车间的中小批量柔性生产场景。设备整体采用C型开式机架布局，落地式安装结构底部预留可调脚轮与固定地脚的安装位，机架主体采用型钢焊接后去应力处理，保证冲切作业时的结构刚性，避免长期冲切震动导致的机架变形，设备整体安装占地宽度控制在1.2米范围内，深度约0.8米，操作面高度符合人体工程学设计，操作人员站立即可完成上料、参数调整、成品取件的全流程操作，无需额外搭建操作平台。

　　设备的长度定位调节单元采用伺服电机搭配同步带传动的结构，可根据触摸屏设定的裁切长度参数自动调整定位挡块的位置，定位重复精度可控制在±0.2mm以内，无需人工反复测量校准，换产时仅需在触控界面输入对应导槽的裁切长度参数，即可自动完成定位位置的调整，大幅缩短多规格产品换产的调试时间。裁切执行单元采用气动冲切结构，相比传统机械冲床，气动冲切的冲切力可调，可根据不同材质、壁厚的导槽调整供气压力，避免冲切过程中出现导槽截面压溃、毛边过大的问题，冲切刀片采用快拆式安装结构，刀片磨损后可快速更换，无需拆解整个冲切机头，降低设备维护的停机时间。

　　导槽送料路径上配置多组导向滚轮，滚轮型面根据导槽的截面轮廓做仿形设计，可在送料过程中对导槽进行姿态约束，避免导槽在送进过程中出现扭转、偏移，保证裁切位置的截面垂直度，导向滚轮的安装支架预留腰型调节孔，可根据不同截面尺寸的导槽调整滚轮的间距与压紧力，适配不同规格产品的加工需求。设备的定位工装采用模块化快换设计，针对不同截面形状的车门导槽，仅需更换对应仿形定位块即可完成产品切换，定位块上设计有与导槽截面匹配的型腔，冲切时可对导槽裁切位置的周边进行充分支撑，避免冲切力导致的导槽变形。

　　设备的电控单元与气动控制阀组全部集成在机架下部的封闭柜体内，柜体侧面预留散热通风口，同时配置气源处理三联件，对进入冲切气缸的压缩空气进行过滤、调压、油雾处理，延长气动元件的使用寿命。在实际产线应用中，该设备可直接对接导槽挤出生产线的出料端，实现挤出、定长裁切的连续化作业，也可作为独立工位对成卷的导槽原料进行定长裁切加工，裁切后的成品长度一致性好，无需二次修边即可直接进入后续的装配工序。设备的安全防护方面，冲切作业区域配置安全光栅，操作人员肢体误入冲切区域时设备会立即停止冲切动作，避免安全事故发生，同时冲切机头位置设置透明防护挡板，既不影响操作人员观察冲切状态，也可防止冲切过程中产生的碎屑飞溅伤人。从结构设计逻辑来看，该设备没有采用复杂的专用化结构，全部采用工业领域通用的标准元器件，伺服电机、气缸、导轨、同步带等零部件均为市场通用型号，后期维护更换配件无需定制，可有效降低设备的全生命周期使用成本，同时整体结构拆解方便，便于根据现场产线布局调整设备的摆放位置，适配不同车间的工位排布需求。
