CCD视觉自动编带检测设备结构设计

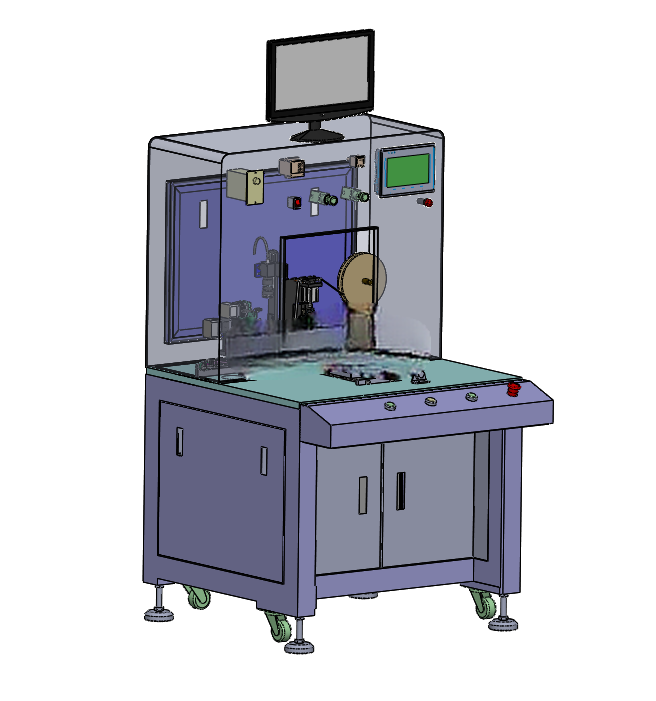

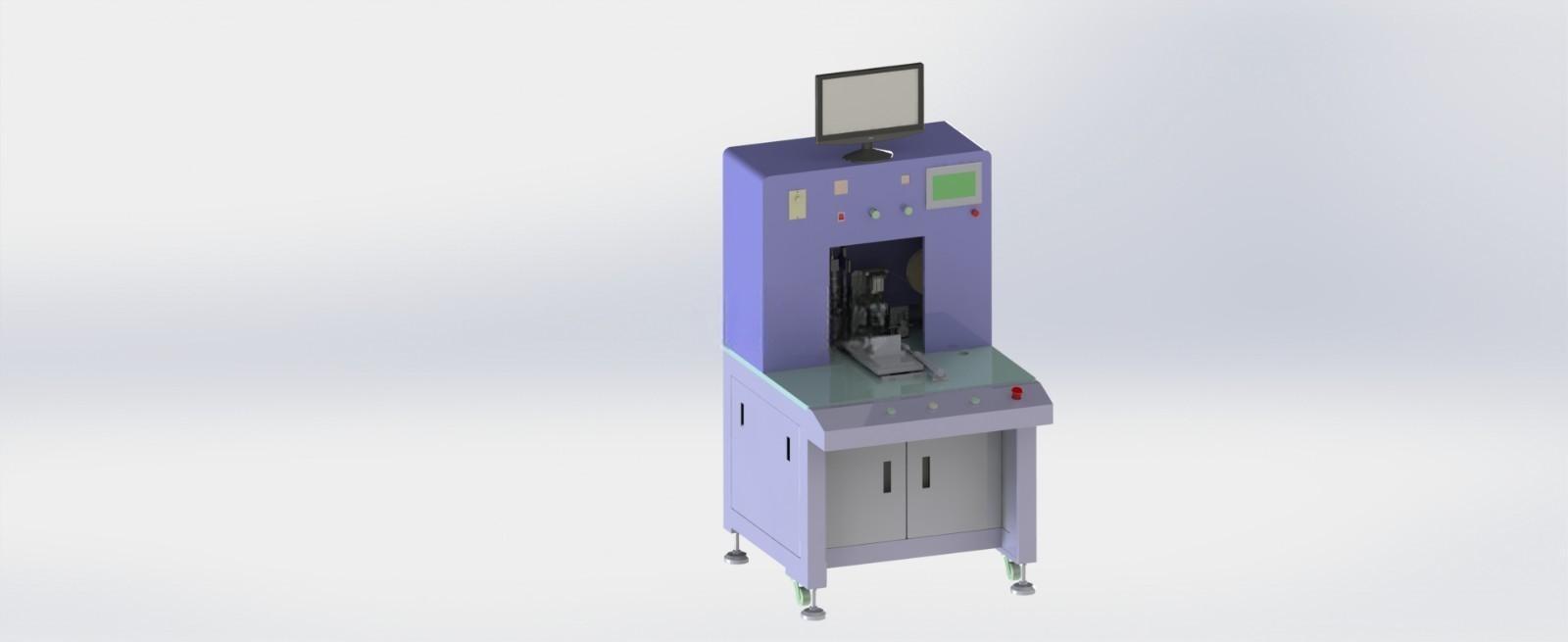

　　设备整体采用立式柜式结构，底部设置带脚轮与可调支撑脚的机柜，机柜下部为电气安装舱，用于布置控制回路、步进驱动、电源模块等电气元件，中部为玻璃围挡的操作工位，设置透明玻璃防护门既可以观察内部运行状态，也能避免外部粉尘落入载带运行轨道，上部为检测与控制舱，集成CCD成像单元、光源模块、操作显示屏与控制按钮，顶部的人机交互屏采用倾斜安装角度，适配操作人员站立操作的视线高度，无需大幅低头或抬手即可完成参数设置、状态查看操作，设备整体占地尺寸适配车间常规设备摆放间距，底部脚轮方便设备转线移动，可调支撑脚调平后可抵消地面不平整带来的运行振动，保证视觉检测的成像稳定性。在电子元器件表面贴装生产环节，编带封装是元器件进入SMT产线前的核心工序，传统编带设备仅能完成物料的封装载带封装作业，无法对编带后的元器件外观、引脚、极性、标识做全检，容易将存在印字偏差、引脚变形、极性反向、漏放物料的产品流入后段贴装工序，造成SMT贴装不良、整板报废的损失，这款带CCD视觉检测的自动编带设备，正是针对SMD、IC类贴片元器件编带环节的全检需求设计，将编带作业与视觉检测工序整合在同一台设备内，省去后段单独检测的周转环节，适配电子元器件封装厂、SMT来料加工车间的产线布局需求。

　　设备的拉带机构采用双针轮传动结构，区别于传统单轮拉带容易出现的载带打滑、跳步问题，双针轮分别布置在载带轨道的进料端与收料端，同步驱动载带步进运行，传动过程无跳动，步进重复定位精度可控制在0.02mm范围内，保证每个元器件工位都能精准停在CCD检测的视场中心，不会出现成像偏移导致的误判。视觉检测单元采用特殊定制的环形光源设计，针对不同封装尺寸的SMD、IC元器件的字符印刷面、引脚成型面做打光优化，可清晰识别元器件表面的印字内容、方向标识、引脚共面度、极性标记，检测覆盖字符错印、缺印、方向反向、引脚变形、极性装反、批次混料、漏放物料等常见不良，检测到不良品时设备会自动触发NG报警，暂停拉带动作等待操作人员处理，避免不良品流入收料盘。

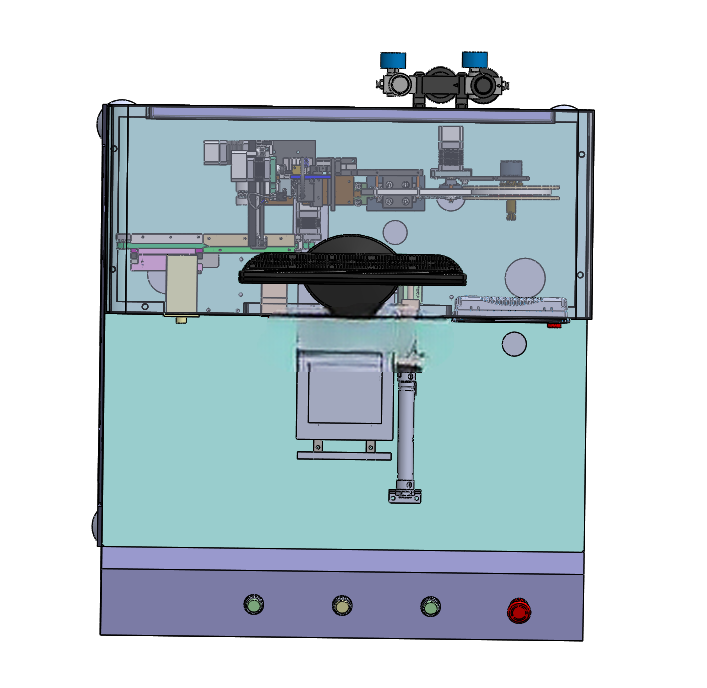

　　设备的载带适配规格覆盖常规7英寸、13英寸、15英寸胶盘，可根据生产需求快速更换对应规格的料盘安装座，换型时仅需调整料盘锁紧机构的位置与导带槽的宽度，无需更换整套传动组件，缩短产线换型的调试时间。控制系统采用PC-based架构，搭配闭环步进电机驱动拉带、收料、料盘运转动作，收料机构采用张力自动控制结构，可根据拉带速度自动调整收料转速，避免载带拉扯变形或者松垮散乱，设备运行过程中可实时显示当前产能、不良数量、运行时长等数据，产能覆盖范围为2000-6000pcs每小时，可匹配不同节拍的SMT产线上料需求。从结构设计思路来看，这款设备将机械传动、视觉检测、电气控制三个模块做了分层布局，下部电气舱与中部操作区、上部检测区完全分隔，避免电气元件运行产生的热量、电磁干扰影响CCD成像的稳定性，操作区的玻璃围挡采用快拆结构，日常清理轨道、更换易损件时无需拆卸大量紧固件，设备的操作按钮集中布置在操作台面的右侧，符合多数操作人员的右手操作习惯，急停按钮设置在台面最外侧的醒目位置，出现异常时可快速触发停机。

　　安装边界方面，设备放置时需在后部预留不少于150mm的散热空间，左右两侧预留300mm的操作空间用于更换料盘、处理异常，前部预留800mm的操作人员站立空间，供电采用常规220V工业交流电即可，无需额外配置气源，整体安装条件适配多数电子制造车间的现有基础设施，不需要对车间布局做大规模改造即可完成设备部署。在实际生产应用中，这款设备可直接对接元器件成型工序的出料端，完成成型后的元器件自动上料、视觉检测、载带封装、收料盘卷的全流程作业，相比传统人工检测+单独编带的作业模式，可大幅降低人工目视检测的疲劳漏检率，同时减少工序间的物料周转时间，提升编带封装环节的整体良率与生产效率，设备的传动部件均采用标准化的通用机械配件，日常维护仅需定期清洁导带槽、检查针轮磨损情况、校准视觉检测视场即可，维护难度低，适合批量生产场景下的长期连续运行。
