FPC高速凸轮插针机结构设计方案

　　分料单元采用气缸驱动的错位分料结构，可兼容31PIN到96PIN区间内不同PIN数的FPC产品分料需求，换型时仅需更换分料块与对应的定位治具，无需大幅调整设备主体结构，缩短产线换型调试的时间成本。插针执行端采用共轭凸轮驱动模组，相比传统气缸直推式插针，凸轮驱动的动作曲线经过优化，插针过程的进针、保压、退针行程速度平滑可控，不会出现气缸冲击导致的PIN针弯折、FPC基材压伤问题，稳定运行节拍可达每分钟1500转左右，插针精度可控制在±0.02mm范围内，满足高密度FPC的插针精度要求。在柔性线路板后端装配工序里，插针环节的效率与良率一直是制约FPC组件产能提升的核心节点，传统半自动插针设备依赖人工上下料与单工位插装，不仅节拍难以突破每分钟600件，还容易出现插针歪斜、PIN距偏移、漏插等问题，无法适配消费电子、车载电子领域FPC组件大批量、多规格的生产需求，这款高速凸轮插针机正是针对这类痛点完成的结构设计。设备采用振动盘作为散件端子的出料单元，振动盘出料轨道做了分段错位筛选结构，能将杂乱堆叠的端子按照统一姿态排序输送到分料工位，避免卡料、反料问题进入后续工序。

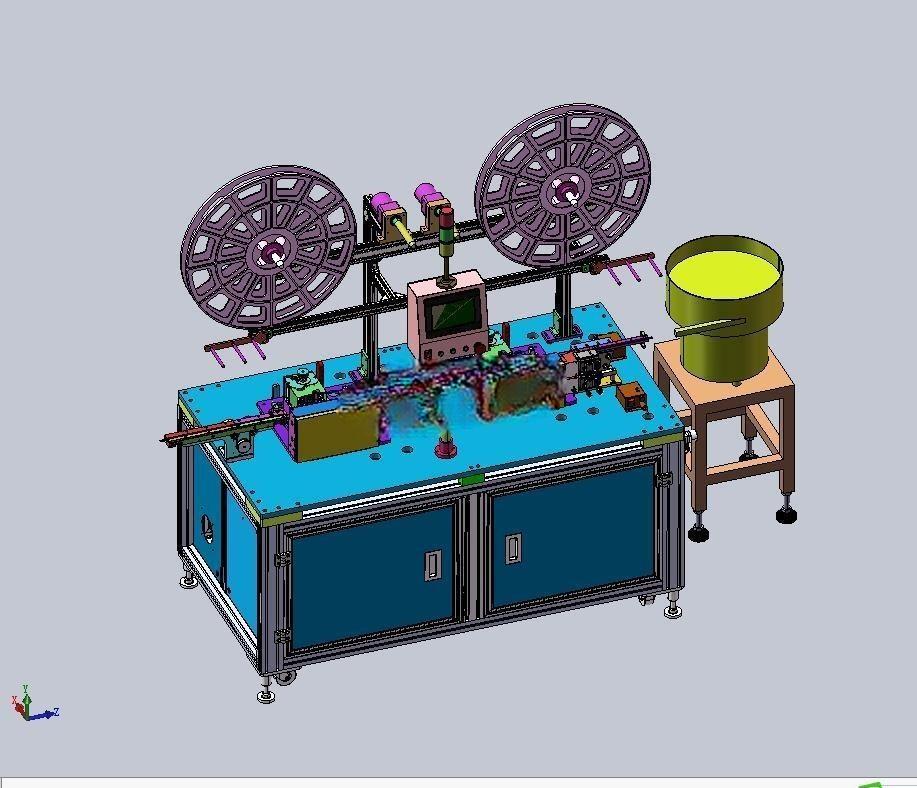

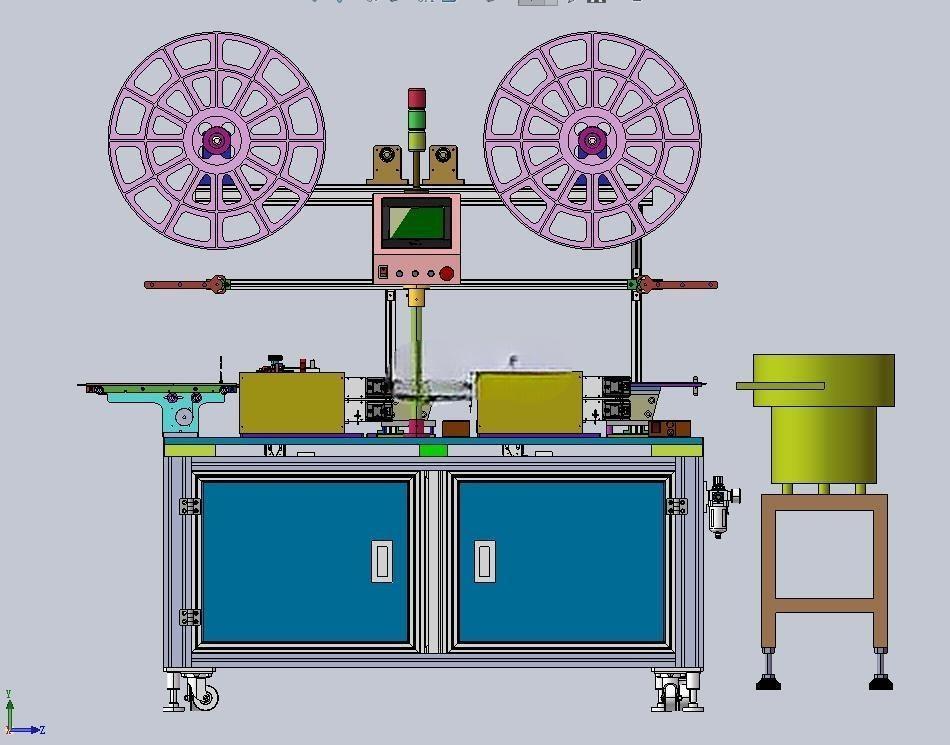

　　整机布局采用上下分层结构，下部为铝型材搭建的机架柜体，内部预留电气元件、气动元件的安装空间，柜体底部配置可调脚杯与万向脚轮，方便设备移位与水平校准，安装时仅需预留1800mm*1200mm的地面空间，设备顶部到地面的总高度控制在1700mm，适配常规车间的生产线布局高度，不会与车间顶部的照明、风管等设施产生干涉。上部工位从左到右依次为FPC上料定位工位、端子送料工位、凸轮插针工位、成品出料工位，设备顶部配置两个料卷安装架，用于承载FPC卷料，料卷架带阻尼张力控制结构，可根据送料速度自动调整张力，避免FPC基材拉扯变形。

　　人机交互界面安装在设备前部的立架上，操作高度符合人体工程学设计，操作人员站立状态下可轻松完成参数设置、状态监控操作，立架上同时配置启动、停止、急停按钮与三色状态指示灯，设备运行异常时可快速触发停机，指示灯通过不同颜色反馈设备运行、待机、故障状态，方便现场人员快速识别设备状态。插针模组的设计充分考虑了量产稳定性，凸轮副采用耐磨合金钢材质，表面做硬化处理，长期高速运行下的磨损量控制在微米级，减少日常维护的频次；模组的导向部分采用高精度直线导轨，保证插针动作的同轴度，避免长期运行后出现插针位置偏移。

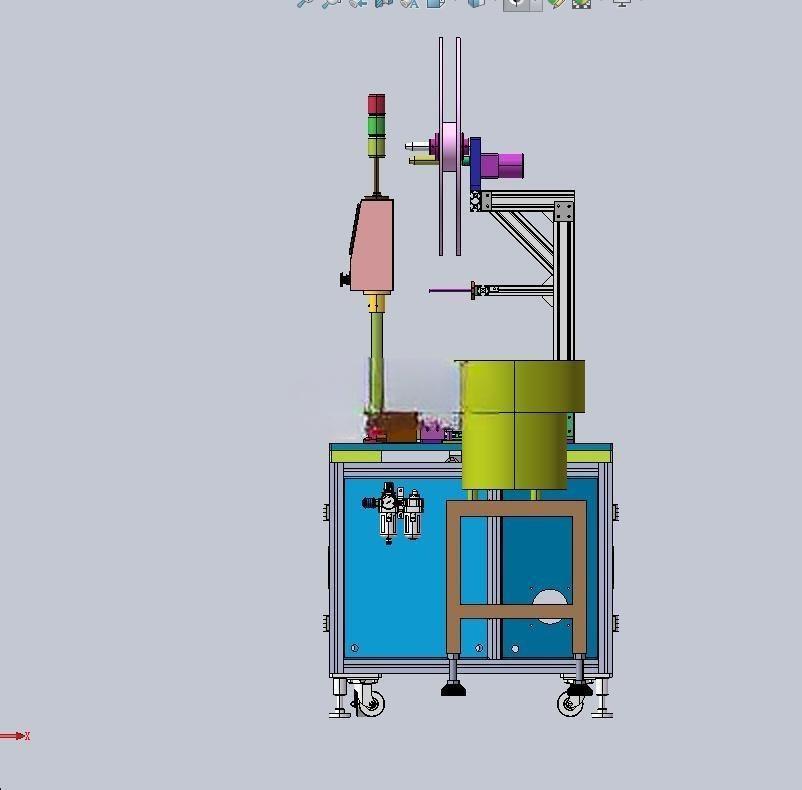

　　设备右侧独立配置振动盘支架，将振动盘与主机架做分体式设计，通过减震脚垫隔离振动盘的震动传递，避免震动影响主机插针工位的精度，振动盘出料轨道与主机分料工位采用快拆式连接结构，维护时可快速拆卸清理轨道内的卡料。气路系统全部采用集成式阀岛安装在机架内部，气路管线通过拖链规整排布，避免管线外露造成的安全隐患，同时每个气动回路都配置独立的调压阀与节流阀，可根据不同工位的动作需求单独调整气压与动作速度，适配不同规格产品的生产参数。这款设备的结构设计充分考虑了量产场景下的实用性、稳定性与换型便捷性，没有冗余的复杂结构，所有易损件都采用快拆式安装设计，日常维护更换易损件无需复杂工具，可快速完成更换，减少设备停机维护时间。
