PTC器件环形输送装配作业设备

　　这套环形布局的装配设备，核心服务于PTC热敏电子器件的批量组装工序，在电子元器件制造车间的组装工段，这类环形线体的应用十分普遍——相比直线型输送线，环形布局能在有限的占地范围内排布更多装配工位，同时无需额外设置空工装回流线，工装板可沿环形导轨循环流转，适配PTC器件多工序组装的节拍需求，常见的PTC器件组装涉及引脚插装、壳体扣合、触点压装、初步检测等多道工序，每道工序可对应环形线旁的独立工位，操作人员或自动执行机构可在固定工位完成对应作业，无需随工件移动，能大幅降低作业疲劳度，提升工序稳定性。

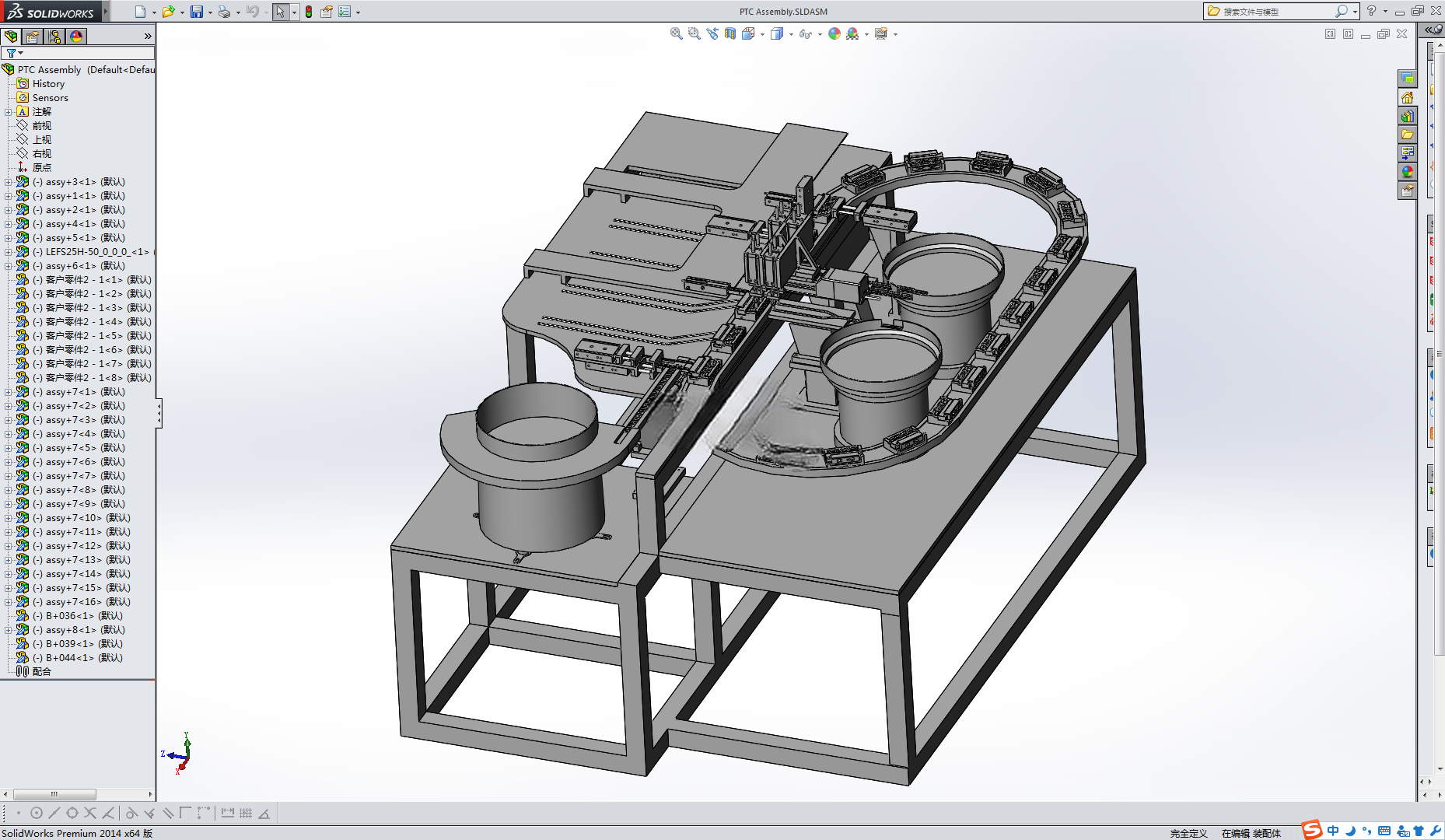

　　设备的上料单元采用两台振动盘布置在线体入料端，振动盘可将杂乱堆放的PTC器件壳体、引脚类零件按固定姿态排序后，通过直振送料槽输送至线体旁的上料工位，配合移载机构将零件放置到环形线的工装板上，振动盘的料斗容量适配单班次2-3小时的上料间隔，可减少人工补料频次。环形输送主体采用链条带动工装板的传动结构，导轨采用分段式拼接设计，转弯段做了圆弧过渡处理，避免工装板运行卡滞，线体的运行节拍可根据各工位的作业时长调整，支持间歇式运行与连续低速运行两种模式，间歇运行时工装板到位后会通过定位销做精准固定，保证压装、装配工序的位置精度，连续运行模式则适配仅需人工摆放、无高精度压装需求的轻作业工序。

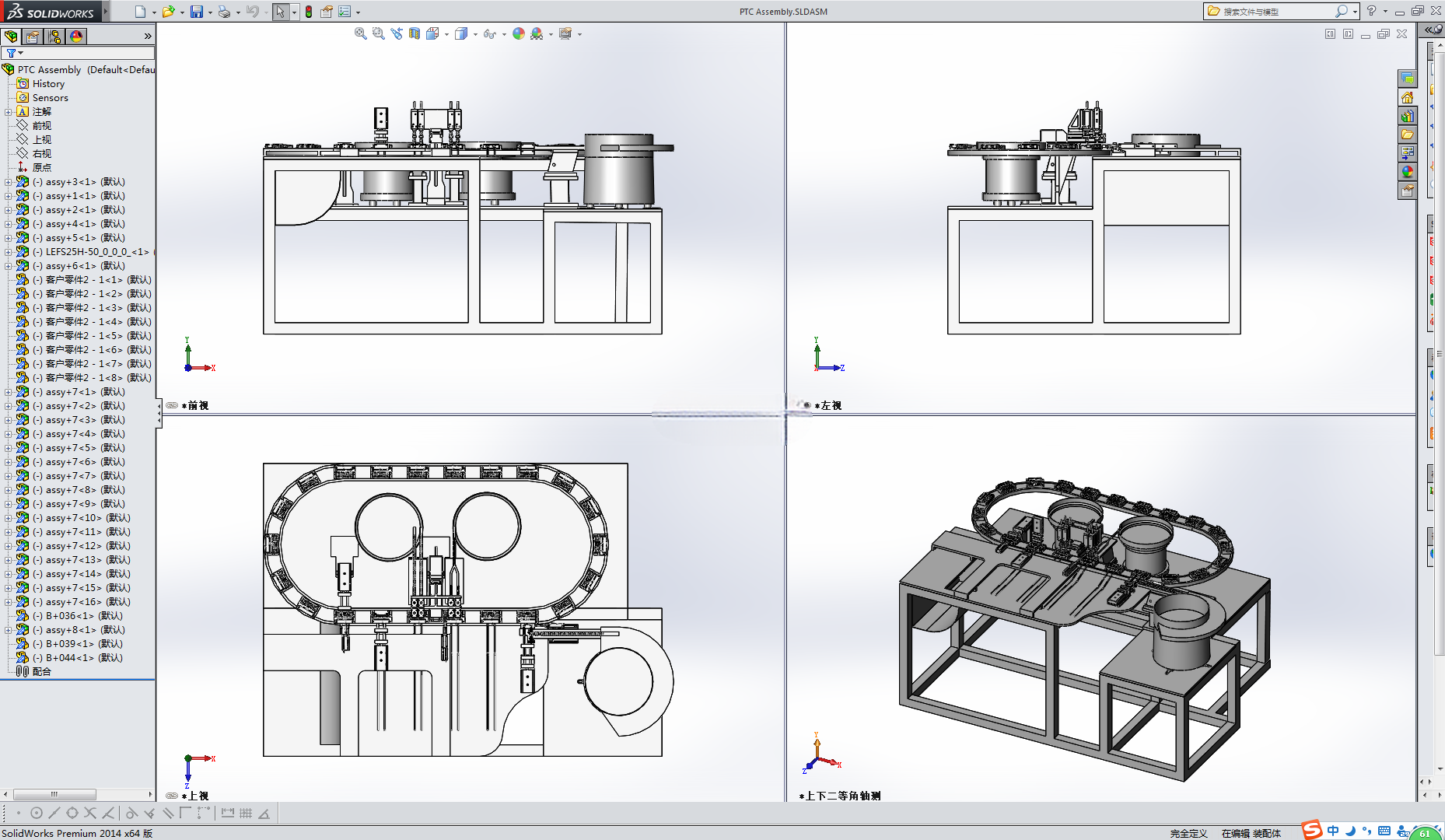

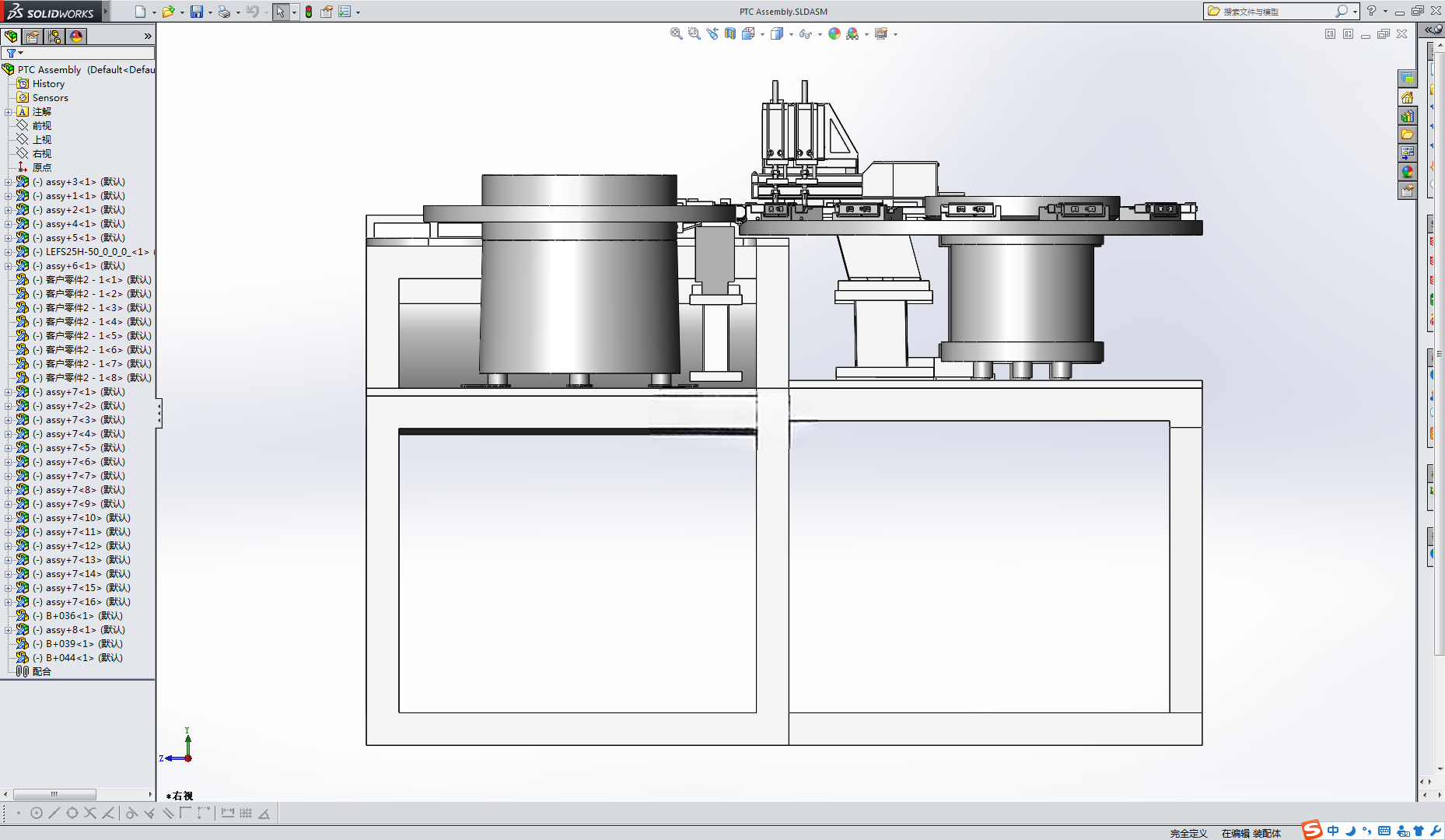

　　设备的机架采用方管焊接框架结构，底部设置可调脚杯，可适应车间地面的不平整情况，安装时需保证机架整体水平度偏差不超过1mm/米，避免环形导轨运行时出现偏磨，线体的工作面高度设置在850mm，符合人工站立作业的人机工程学高度，若搭配自动机械手作业，可根据机械手的工作范围调整机架支腿高度。在结构设计层面，这套设备将振动盘与线体主体分体布置在两个独立的机架单元上，可避免振动盘的持续振动传递到装配工位，影响压装、检测工序的精度，两个机架单元之间通过送料槽做衔接，安装时需调整两者的间距与高度差，保证零件输送顺畅无卡滞。

　　线体旁预留了多个工位安装位，每个工位都预留了气动接头与电气接线端口，后续可根据工艺需求增加自动压装机构、检测传感器或者扫码设备，无需重新改动主体线体结构。工装板采用电木材质加工，表面根据PTC器件的外形做了定位仿形槽，可避免工件在输送过程中移位，工装板与输送链条之间采用快拆连接结构，更换不同型号的PTC器件生产时，仅需更换对应仿形的工装板即可，无需调整线体主体结构，能缩短换型调试时间。设备的电气控制元件集中布置在线体下方的电气安装仓内，布线沿机架方管的内腔走线，外部设置线槽保护，避免车间作业时的杂物、油污损坏线路，气动管路则沿机架外侧布置，每个工位的气路都设置独立的调压阀，可根据不同工序的气压需求单独调整压力。在实际生产场景中，这类环形装配线的单班产能可根据工位数量调整，相比单人全工序组装的模式，工位拆分后的环形线作业模式能将单只产品的组装耗时降低40%以上，同时避免了单人作业时的工序遗漏问题，每个工位仅需完成固定的1-2道作业内容，作业熟练度提升速度更快，产品一致性更有保障。设备的安装边界需预留至少800mm的周边操作空间，用于人员走动、物料补充以及设备维护，线体的电控柜需布置在靠近主电源接口的一侧，避免动力线缆过长造成的电压降，振动盘的安装需做额外的减震垫处理，进一步降低振动对周边设备的影响。
