汽车天窗遮阳帘轴预装工位结构设计

　　在汽车天窗总成装配的产线规划中，线下预装工位的设计合理性直接影响主线装配节拍与成品合格率，这款遮阳帘轴预装工位正是针对天窗OFFLINE装配环节的工艺需求开发的专用工装设备。从实际产线布局来看，该工位独立于主线流水作业段，设置在天窗总成装配线的旁侧离线区域，主要承担遮阳帘轴组件与帘布、端座的预组装工序，避免这类精细装配作业占用主线节拍，同时能提前筛除帘轴转动卡滞、帘布褶皱、端座配合间隙超差的不良件，减少主线返工成本。

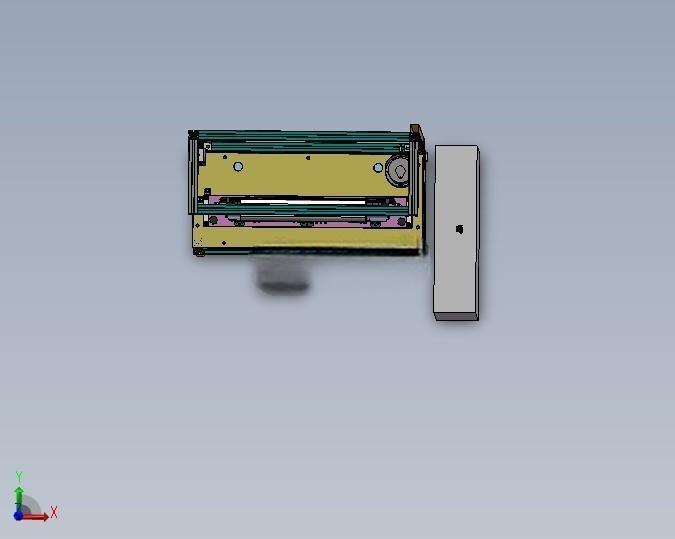

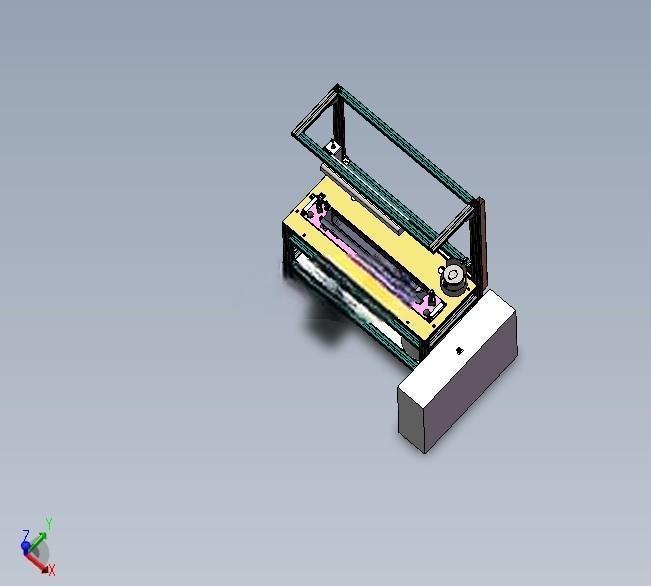

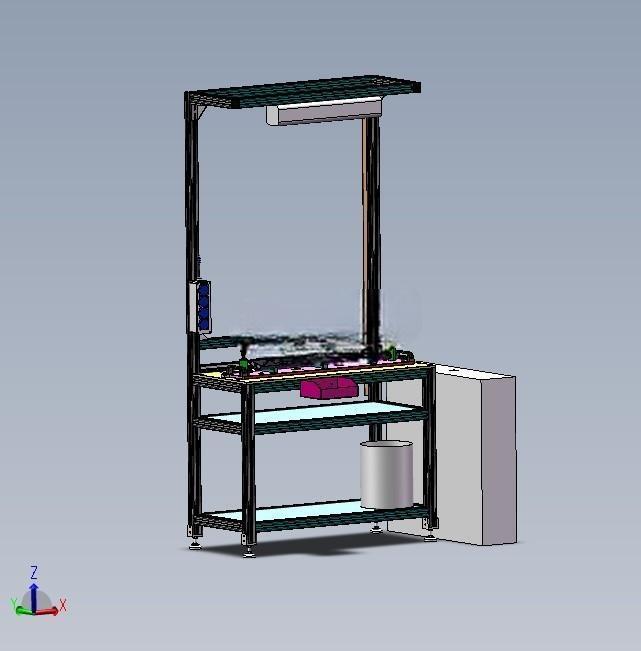

　　设备整体采用框架式柜体结合上部工装台的结构布局，下部柜体采用碳钢方管焊接框架搭配薄钢板封板，作为整个工位的承重基座，内部预留了电气元件安装腔与工具收纳空间，柜体底部设置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留1200mm×800mm的地面占位空间，工位操作面高度设置为850mm，符合人工站立作业的人机工程学要求，操作人员无需过度弯腰或抬臂即可完成全部装配动作。上部工装台采用铝型材搭建框架，搭配定位夹具组件，框架外侧设置透明亚克力防护挡板，既可以观察装配状态，也能防止装配过程中小零件掉落或工具滑落。

　　从功能设计上，工装台面设置了与遮阳帘轴两端轴径匹配的V型定位块，其中一端定位块带旋转阻尼结构，装配时可将帘轴卡入定位块后手动转动，方便帘布的对齐与张紧度调整，另一端设置可滑动的顶紧机构，适配不同长度规格的天窗遮阳帘轴，无需更换夹具即可兼容同平台多款车型的天窗组件预装作业。台面上还设置了帘布导向压条，压条采用聚氨酯包胶材质，压紧时不会损伤帘布表面的遮光涂层，同时能保证帘布与卷轴的平行度，避免装配后帘布收卷出现跑偏问题。框架上部横向设置了照明灯带与物料挂架，可放置装配所需的螺钉、卡扣等小零件，减少操作人员取料的移动距离。

　　设计过程中重点考量了工位的柔性适配能力与装配精度控制，定位块的位置精度控制在±0.1mm以内，保证帘轴装配后两端的同轴度，避免后续装入天窗总成时出现转动卡滞的问题。顶紧机构的顶紧力设置为可调节结构，针对不同壁厚的帘轴可调整顶紧压力，防止顶紧力过大造成帘轴端部变形。整个工位的气动、电气线路全部内置在铝型材框架的槽内与下部柜体中，外部无裸露管线，避免管线干扰装配作业，同时也降低了车间环境对线路的损耗。

　　在实际应用场景中，该工位可配合主线的生产节拍完成每台件30秒以内的预装作业，操作人员仅需将散件依次放置到定位位置，完成帘布粘贴、端座卡扣卡接、螺钉预紧等工序后，即可将预装好的遮阳帘轴组件转运到主线进行下一步总装。工位旁侧预留了不合格品暂放区与合格品周转架放置位，整个作业区域的物流路径无交叉，符合精益生产的布局要求。相较于在线装配的模式，这种离线预装工位可以将遮阳帘轴的装配不良率降低40%以上，同时主线的装配节拍可提升15%左右，尤其适合多车型共线生产的天窗装配线使用，无需对主线进行大规模改造即可通过增加这类离线工位提升产能。

　　从结构细节来看，工装台的所有定位夹具都采用快拆式安装结构，后续如果需要适配新的车型天窗产品，仅需更换对应的定位块与压条即可，整体改造成本低、周期短，框架与柜体部分可长期重复使用。设备的所有边角都做了倒圆角处理，避免操作人员作业时磕碰受伤，操作面的边缘设置了挡边，防止小零件从台面掉落。下部柜体的柜门采用带锁结构，可存放作业指导书、专用工具与备用配件，方便现场的5S管理。
