Q16全自动排线端子压接生产设备

　　在消费电子线束、低压电器线圈、小型变压器绕组等批量生产场景中，排线工序的一致性、压接精度直接决定后续产品的导通可靠性与装配良率，传统人工排线配合单工位压接的作业模式，不仅单工位节拍难以突破12秒/件，还容易出现线序错位、张力不均导致的线圈松散、端子压接深度偏差等问题，这款集成多工序的排线设备正是针对这类痛点完成的结构设计。

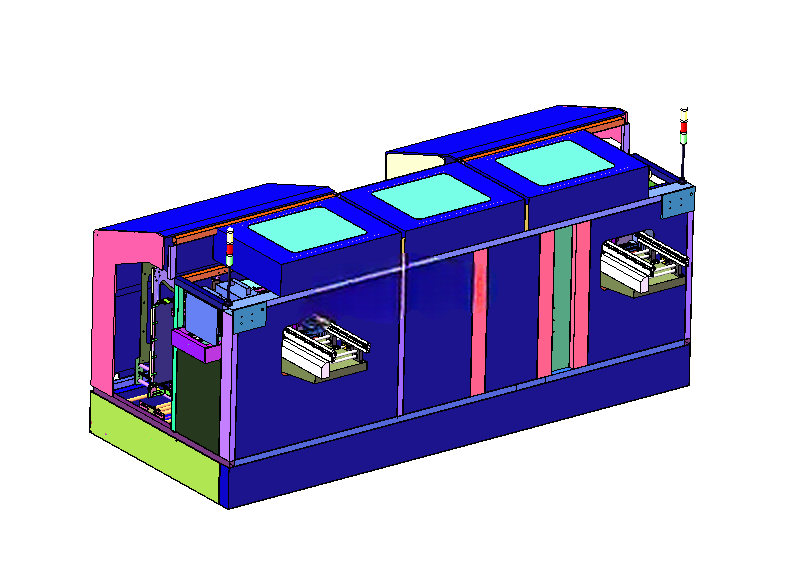

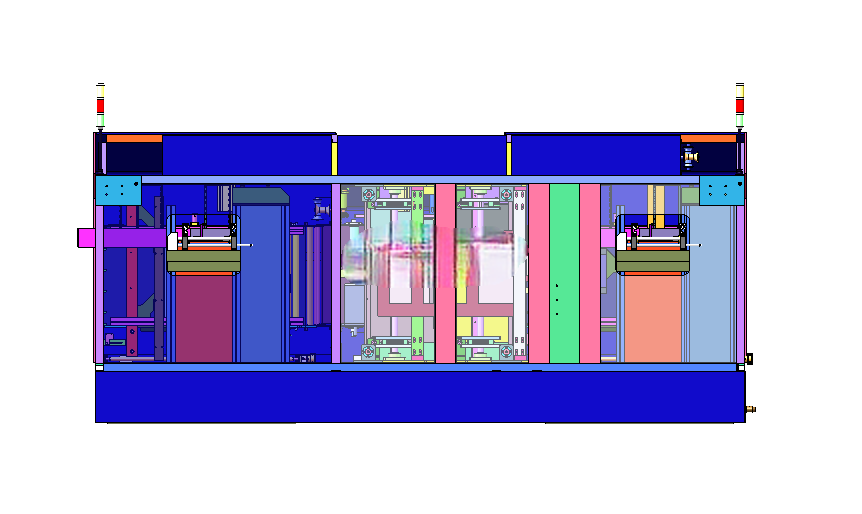

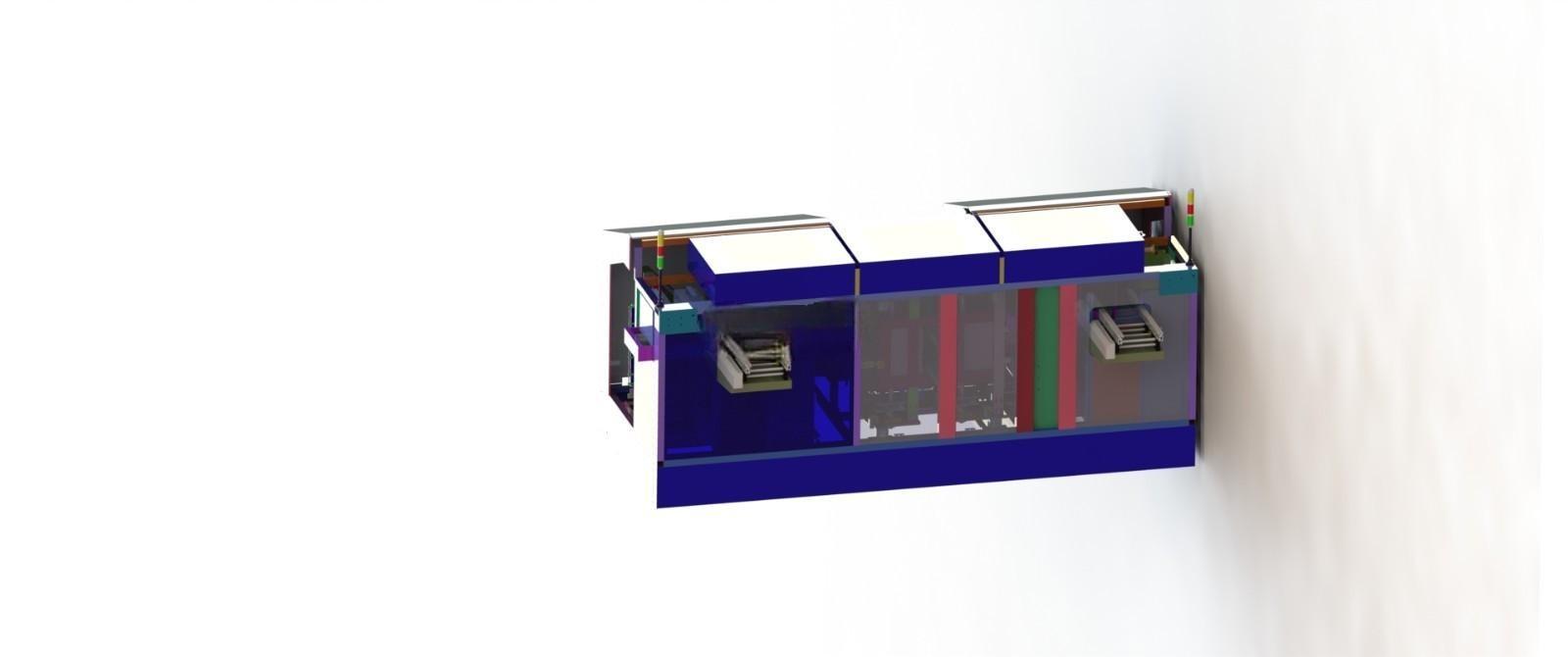

　　从实际产线落地的安装边界来看，设备采用落地式带底座结构，整机横向跨度适配常规2.4米宽的车间生产线工位预留空间，纵向深度控制在1.2米范围内，无需额外开挖地基，通过底部可调脚杯即可完成水平校准，设备顶部预留的三色警示灯安装位距离地面高度不超过2.1米，适配常规厂房2.5米的层高要求，两侧预留的维护开门空间单侧不小于0.8米，方便日常更换校直轮、调整张力器参数时的操作空间需求。

　　设备核心的排线执行机构采用外置简支梁夹持结构，搭配气动强力莫氏长轴承担跨距张力传递，相比传统悬臂式排线结构，长轴在满负载运行时的径向跳动量可控制在0.02mm以内，避免高速排线时的线体抖动问题。前端送线段配置双排轮带校直张力器，可适配线径1.0-3.0mm范围的多股铜芯线、漆包线，校直轮采用硬质合金镀层，长期运行无明显磨损凹槽，张力调节通过顶部的微调旋钮即可实现，无需拆解护板，换型时间可控制在15分钟以内。

　　动力配置上，加工线圈的回转驱动采用57加长步进电机，配合1:3减速比的绕线轴组，回转直径最大支持350mm的线圈骨架，最高运行转速可达140RPM，排线幅宽最大支持210mm，可覆盖绝大多数小型低压线圈、线束排带的加工尺寸需求。整机采用220V/50H Z常规工业供电，无需额外配置380V动力线路，适配中小型加工车间的配电条件。

　　工序集成度方面，设备整合了送线、分条、裁切、剥皮、端子供料、端子压接全流程动作，操作人员仅需将待加工的线盘安装到后置放线架，将端子卷装载到指定供料位，在人机交互面板完成线材规格、产品PIN数、产品长度等参数的简单设定，按下启动按键后，设备即可按预设参数自动完成连续化生产，全程无需人工干预单工序动作，单班产能相比人工排线压接模式可提升4倍以上，同时能避免人工操作带来的线序错误、剥皮长度不一致、压接拉力不足等质量问题。

　　结构设计层面，所有涉及线体导向的接触面均做了圆角抛光处理，避免刮伤线体绝缘层；校直机构与排线主轴的同轴度通过加工中心一次装夹完成定位，装配时无需反复打表调整；电控柜集成在设备侧部，与机械运动区域完全分隔，避免加工过程中产生的线屑、胶皮碎屑进入电控区域造成短路风险；人机操作面板采用倾斜式安装，操作人员站立状态下视线与面板夹角为15度，符合人体工程学操作视角，减少长期操作的视觉疲劳。

　　设备的安全防护设计上，运动区域全部配置透明亚克力护罩，护罩设置安全联锁开关，一旦护罩被意外打开，设备立即停止所有动力输出，避免机械伤害；两端的急停按钮采用大直径蘑菇头设计，触发行程短，紧急状态下可快速按下停机。底部底座内部预留了废料收集抽屉，裁切产生的线皮、废线头可直接落入抽屉，每班生产结束后抽出清理即可，无需额外清扫设备内部空间。
