SC光纤接头六合一综合性能测试设备

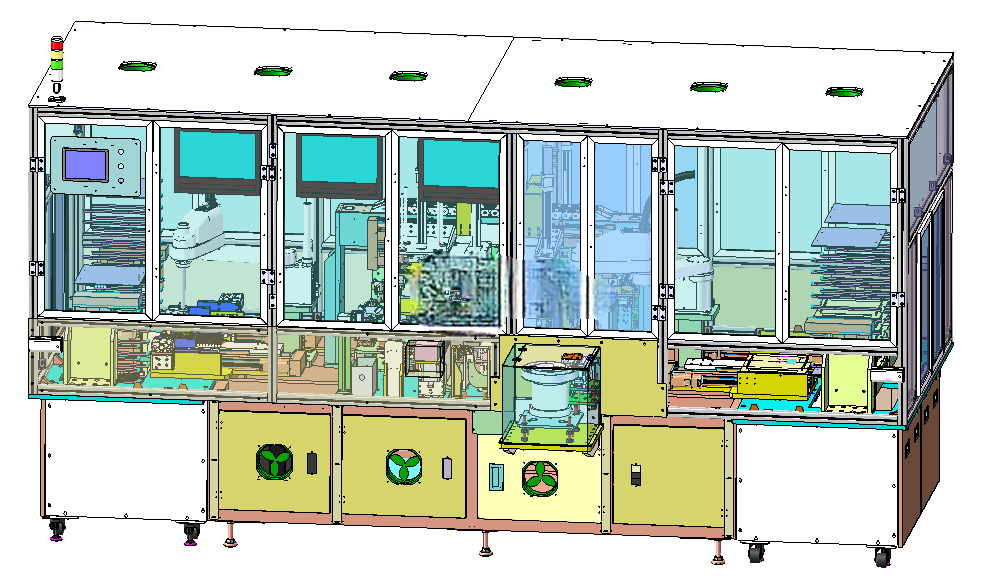

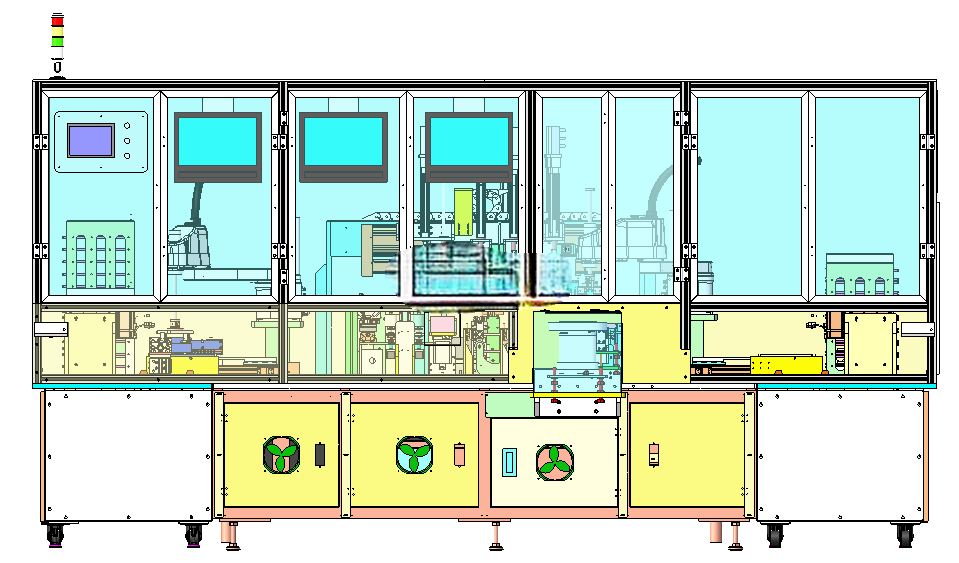

　　在光通讯器件量产制造环节，SC型光纤接头作为光链路连接的核心无源部件，其插损、回损、端面几何精度、PIN脚共面度等参数直接决定光信号传输稳定性，传统分散式单工序测试需要人工在多台设备间周转工件，不仅效率低下，人工取放带来的端面污染、引脚形变等次生不良占比长期居高不下，这套六合一测试设备正是针对该痛点开发的集成式检测工作站。设备整体采用铝型材框架搭配钣金护罩的封闭式结构，底部配置可调脚杯与万向脚轮兼顾调平与转场需求，整机安装边界控制在长3.2米、深1.2米、高1.8米范围内，可直接对接现有光器件生产线的接驳台，无需额外改造车间地坪或预留超大安装空间，护罩上设置的透明亚克力观察窗可在不打断设备运行的前提下观察内部工位状态，顶部三色塔灯可实时反馈设备运行、待料、故障状态，便于现场运维人员快速响应。

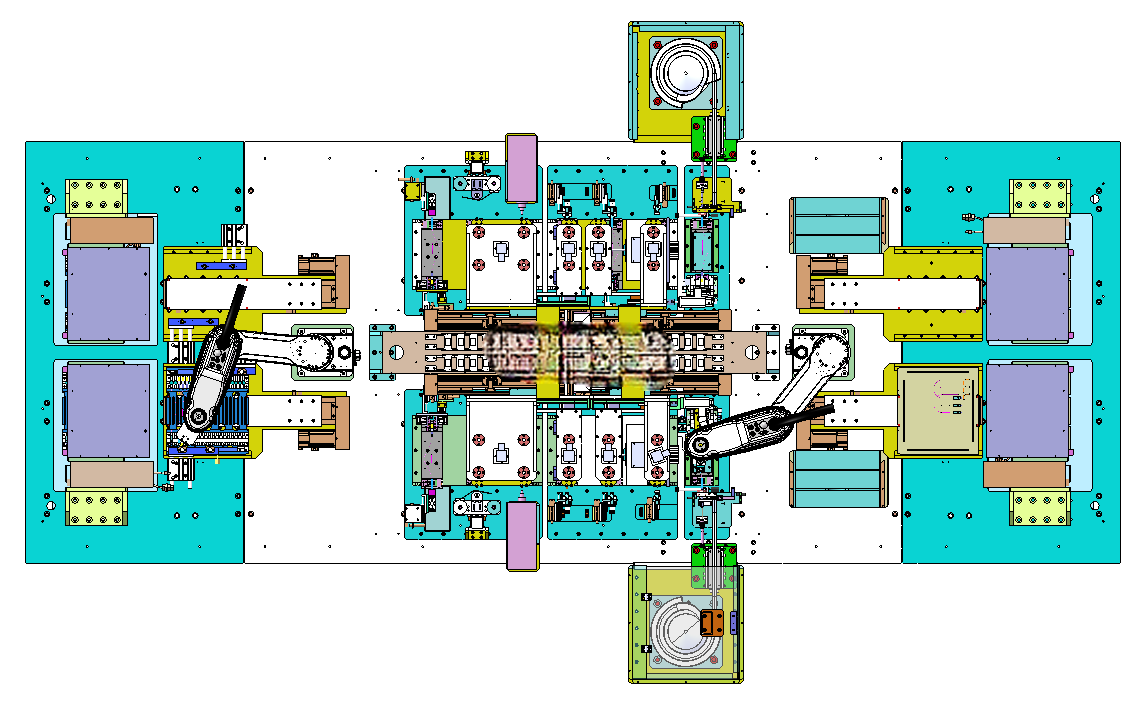

　　从功能集成逻辑来看，设计阶段没有简单将六台独立测试机拼接在同一机架上，而是通过流转工位的时序优化，将SC LD PIN脚开取、防尘盖自动装配、光学性能测试、端面缺陷检查、通光一致性验证、不良品分流收集六个工序的动作节拍做了匹配，单工位循环节拍控制在8秒以内，避免出现某一工位等待其他工序完成的瓶颈问题。上料端采用直振送料器搭配分料机构，将散件来料的SC接头逐个定位到载具上，载具采用防静电POM材质加工，定位槽公差控制在±0.02mm，避免PIN脚在流转过程中出现磕碰形变；PIN脚开取工位采用伺服驱动的拨料机构，配合视觉定位校正载具位置，确保开取动作不会损伤PIN脚镀层，开取完成后通过微型位移传感器检测PIN脚共面度，提前剔除引脚变形的来料，避免后续工序做无用功。

　　防尘盖装配工位采用卷带上料结构，通过真空吸嘴取料后压装到接头端面，压装力通过压力传感器实时反馈，压装力控制在3N-5N区间，既保证防尘盖装配到位不会在流转中脱落，也不会因为压力过大压伤接头陶瓷插芯。性能测试工位集成了插损回损测试仪模块，测试接头与载具上的工件采用浮动对接结构，对接过程中存在±0.5mm的自适应浮动量，避免硬对接刮伤陶瓷插芯端面；端面检查工位采用高清工业相机搭配环形冷光源，可识别端面划痕、污渍、崩边等微米级缺陷，检测数据直接上传到车间MES系统，可追溯每一个工件的检测结果。通光测试工位通过标准光源对接接头一端，另一端采集光功率值，判断接头内部是否存在光路堵塞、插芯错位等问题。

　　所有检测工位完成检测后，流转到末端分拣工位，根据系统记录的检测结果，通过拨杆机构将良品送入良品收集盒，不良品按照缺陷类型分别送入对应的不良品收集通道，避免不良品流出到下一道工序。设备内部的走线全部采用坦克链防护，气路与电路分层布置，避免气路漏气凝露影响电路稳定性，电控柜设置在设备下部独立舱室，与上部测试工位通过密封隔板分隔，避免测试过程中产生的粉尘进入电控柜影响元器件寿命。操作界面设置在设备前端的悬臂操作箱上，可根据操作人员身高调整操作角度，界面上可实时显示各工位运行状态、当日产能、不良率统计等数据，也可根据不同批次SC接头的参数要求，快速切换测试阈值参数，适配不同规格产品的检测需求。在安全设计上，设备护罩的活动门全部配置安全门锁，任意一扇门打开时设备会自动暂停运行，避免运动部件伤及操作人员，设备侧面设置的急停按钮可在紧急状态下快速切断设备动力气源与电源，保障现场操作安全。
