内开拉手弹簧销组装生产设备结构

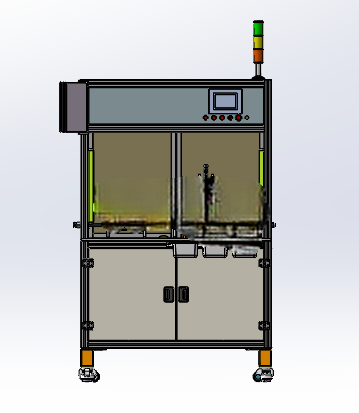

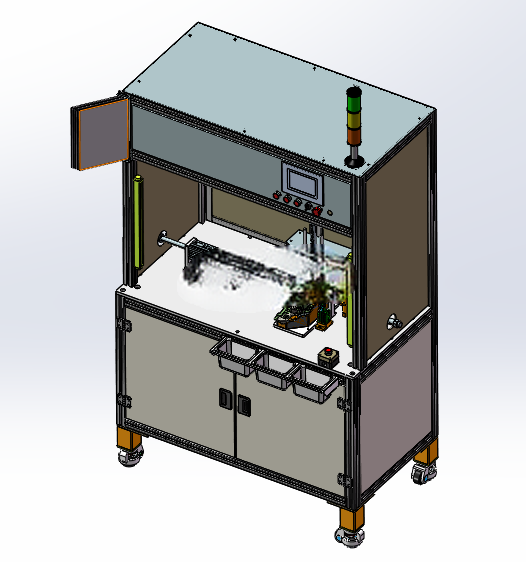

　　这套内开拉手组装设备的整体框架采用欧标4040工业铝型材搭建上下分层式机架结构，下层机架为封闭式柜体结构，内部预留了电气控制元件、气动阀组、动力气源处理单元的安装空间，底部配置可调式支撑脚轮与固定脚杯，既可以满足车间内短距离移位调整的需求，也能在设备定位后通过脚杯调平，抵消地面不平整带来的机架晃动问题，上层机架为作业防护区域，四周配置带安全光栅的透明防护门，设备顶部设置三色状态警示灯，可直观反馈设备运行、待机、故障三种工作状态，操作面板嵌入在上层机架前端面，集成了触摸屏、启动按钮、急停按钮与复位按钮，操作人员无需探身即可完成参数调整与设备操作。在门窗五金零部件的批量生产环节，内开拉手作为门窗启闭操作的核心受力部件，其内部弹簧与定位销的装配精度直接决定拉手的操作手感、复位可靠性与长期使用寿命，传统人工逐件装配弹簧、敲入定位销的作业模式，不仅单工位节拍难以突破12秒每件，还容易出现弹簧装偏、销钉压入深度不一致、销钉歪斜刮伤拉手基体等问题，不良率长期维持在8%以上，同时人工反复压装的作业动作也容易造成操作人员腕部劳损，这类组装工序的自动化改造是门窗五金生产车间提质增效的核心切入点。

　　设备的核心功能模块围绕拉手组装的工序逻辑排布，首先是压弹簧机构，采用直线导轨导向的滑台搭配定制弹簧定位座，可将待装配的弹簧精准预压到拉手基体的弹簧安装槽内，预压行程通过硬限位块与位移传感器双重控制，避免弹簧过压造成弹力衰减；压销机构采用伺服电缸作为压装动力，相比传统气缸压装，可精准控制销钉的压入速度与最终压入深度，压头位置设计有销钉真空吸附孔，可自动从销钉供料槽取料，无需人工摆放销钉；拉销机构用于销钉压入后的反向拉力检测，通过小行程气缸带动拉爪勾住销钉端部施加设定拉力，排查销钉压装不到位、松脱的不良品，检测到不良品时设备会自动停机并在触摸屏提示不良位置；产品压紧机构设置在工装夹具上方，在各工序作业时将拉手基体牢牢压紧在定位工装上，避免压装过程中工件移位造成装配偏差。

　　整套设备的工装夹具采用快换式设计，更换不同型号的拉手产品时，仅需更换对应的定位块与压头，无需重新调整整体机构位置，可兼容3-5款同系列不同规格的内开拉手组装需求，设备的气路与线路全部通过机架内部的线槽排布，外部无裸露管线，既避免车间生产过程中杂物磕碰管线造成故障，也让设备整体外观整洁规整。从安装边界来看，设备整体占地长度约1.8米、宽度约1.2米、高度约1.9米，对车间安装空间的要求较低，无需额外做地基处理，仅需接入0.5-0.7MPa的压缩气源与220V交流电源即可投入使用，设备的维护点全部设置在正面与侧面可开启的柜门位置，日常的传感器清洁、导轨润滑、滤芯更换等维护作业无需拆解设备主体框架，可大幅降低后期运维的时间成本。

　　在实际生产场景中，操作人员仅需将拉手基体摆放到上料工位的定位工装上，按下启动按钮后设备即可自动完成弹簧上料压装、销钉上料压装、销钉拉拔检测、成品压紧复位的全流程作业，单工位作业节拍可稳定在6秒每件，相比人工作业效率提升一倍以上，同时装配不良率可控制在0.5%以内，大幅减少后续返工的人力成本。设备的控制逻辑采用模块化编程，各机构的动作行程、压装力、保压时间、检测拉力等参数都可以通过触摸屏直接调整，无需修改底层程序，方便工艺人员根据不同批次产品的装配要求快速切换参数，设备的安全防护设计符合车间生产的安全规范，防护门打开时设备会自动切断动力输出，避免机构动作造成人员伤害。
