半自动阶梯上料绕线加工设备结构

　　这款半自动绕线加工设备，主要面向中小型线圈加工生产场景，适配多规格漆包线绕制工序，常见于电子元器件、小型电机定子、电感线圈的小批量柔性生产环节，相比全自动绕线产线，它更适配多品种小批量的订单需求，无需复杂的换型调试即可快速切换加工规格，在电子配件加工厂、小型电机生产车间的零散绕线工序中应用广泛。设备采用人工堆叠集中上料的设计逻辑，操作人员可一次性将待加工工件码放在上料工位的料仓内，无需逐件上料，降低重复操作的劳动强度，上料模组采用升降阶梯式供料结构，通过阶梯抬升的动作逐件将待加工工件输送至定位工位，避免叠料、卡料的问题，供料过程中通过光电传感器实时检测工件到位状态，只有当工件精准到达定位位置时，后续绕线工序才会启动，从硬件逻辑上避免空转、撞机的风险。

　　驱动系统采用气缸与丝杆伺服电机组合的方案，工件的夹紧、顶持等短行程固定点位动作采用气缸驱动，响应速度快、维护成本低，绕线主轴的进给、排线动作则采用丝杆搭配伺服电机驱动，可精准控制绕线的匝距、排线精度，绕线过程的转速、进给量可根据加工需求调整，适配不同线径、不同匝数的线圈加工要求。整机采用PLC作为核心控制单元，所有动作逻辑通过PLC程序固化，操作人员仅需通过操作面板触发启动按钮，设备即可自动完成上料检测、工件定位、绕线加工、成品下料的全流程动作，减少人工频繁干预的环节，单名操作人员可同时照看3-4台同类型设备，有效降低人工成本。

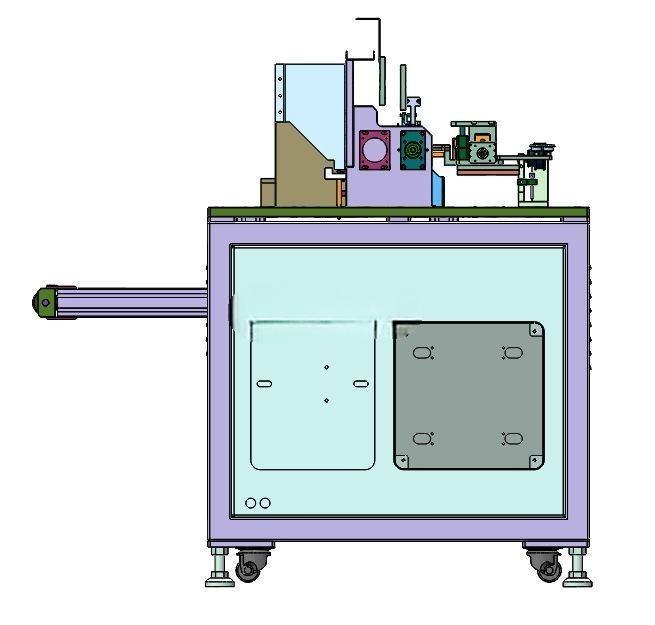

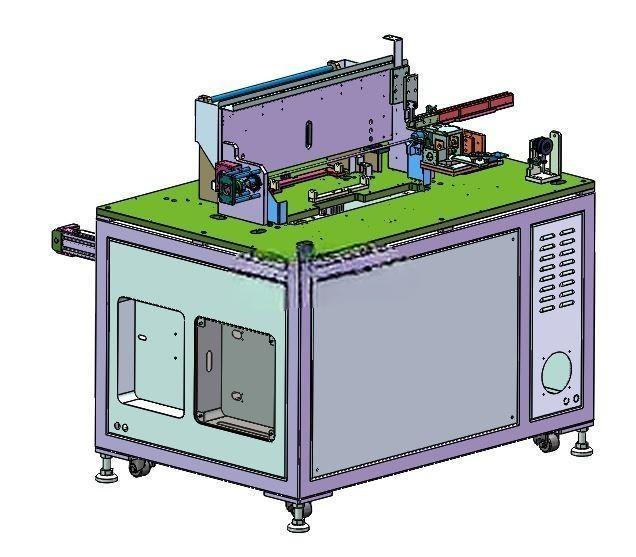

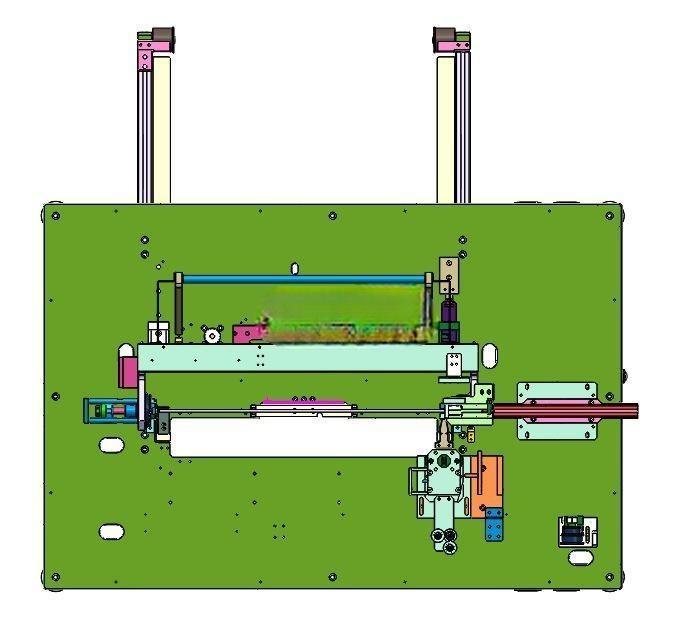

　　从结构布局来看，设备下部为方管焊接成型的机架主体，机架底部配置可调脚杯与万向脚轮，既可以通过脚轮快速转移设备位置，也可以通过可调脚杯调平设备，抵消地面不平整带来的震动影响，机架内部预留电气元件安装空间，将PLC、伺服驱动器、气动电磁阀组等元件集成在机架内部的安装板上，外部设置可拆卸的检修门板，方便日常维护检修。上部工作区域按照功能划分为上料区、加工区、下料区三个模块，上料区的阶梯模组设置在机架后侧，加工区的绕线主轴、顶持机构设置在工作台面中部，下料滑道延伸至机架前侧，加工完成的成品可通过滑道直接落入操作人员手边的收料盒内，无需伸手进入加工区取件，提升操作安全性。

　　设备的安装边界需预留至少600mm的后侧维护空间，方便检修上料模组与气动元件，前侧操作区预留800mm的操作人员站位空间，左右两侧各预留300mm的空间用于放置待加工料盒与成品收料盒，整机供电采用常规220V工业用电，气源接入压力要求在0.5-0.7MPa之间，满足普通车间的配套条件即可投入使用。设计过程中针对绕线过程的震动问题，在绕线主轴的安装座处增加了减震垫块，降低高速绕线时的震动对绕线精度的影响，排线机构的导轨采用密封式直线导轨，避免车间内的漆包线毛絮、灰尘进入导轨内部影响滑动顺畅度，所有气动管路均采用快插接头连接，后期更换气管、维护气缸时无需复杂工具即可完成操作。
