电子器件标签自动镭雕贴标设备结构

　　在电子制造产线的后段标识工序中，这类标签自动镭雕设备的应用场景十分明确，主要覆盖消费电子元器件、小型工业电子配件的产品标识赋码环节，替代传统人工贴标后再单独镭雕的分散工序，解决人工操作下标签对位偏差、镭雕位置偏移、生产节拍不统一的常见问题。设备的标签供料采用卷料上料形式，卷料标签由人工放置在设备左侧的料卷安装轴上，料卷带阻尼张紧结构，避免标签带拉扯变形或松垮偏移，标签带通过导料辊组送入飞达剥离机构，飞达结构采用步进电机驱动送料辊，配合剥离刀尖将底纸与标签面材分离，剥离后的标签等待吸附转运，底纸则通过设备右侧的收料机构完成回收，收料轴带力矩自适应结构，保证底纸收卷整齐不会卡滞。

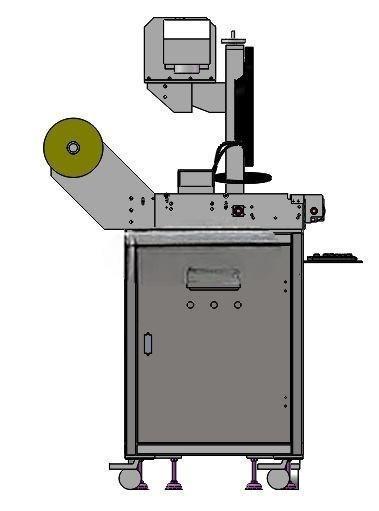

　　设备的镭雕执行单元安装在机身中部上方的立架上，立架采用铝型材拼接结构，可根据实际标签尺寸、镭雕范围调整镭雕头的安装高度与水平位置，镭雕头侧方配套安装视觉定位镜头，可在标签剥离后先识别标签的位置与角度，再将坐标数据反馈给上位机，由上位机控制飞达的旋转电机调整送料进给距离，保证镭雕位置与标签的预设区域完全重合，避免出现镭雕内容偏出标签边界的问题。机身主体采用方管焊接机架，外部覆盖钣金护板，底部安装可调脚杯与万向脚轮，方便设备在产线间移位调整，脚杯调节范围可适配不同车间地面的平整度，保证设备运行时机身无明显晃动。设备的操作工位设置在机身正面上方，配套安装触控显示屏与操作按钮，显示屏可实时显示当前送料长度、镭雕参数、生产计数、故障报警信息，操作人员无需打开设备护板即可完成参数调整与状态查看。从安装边界来看，设备整体占地宽度约1.2米，深度约0.8米，高度约1.6米，对接产线时可直接布置在产品组装工位的下游，设备的出料端可直接衔接皮带输送线，完成镭雕的标签贴附到产品后可直接流入下一道检测工序，无需额外增加中转搬运环节。

　　设备的控制逻辑采用上位机加下位机的分层控制，下位机负责执行送料、收料、镭雕触发的硬实时动作，上位机负责人机交互、参数存储、视觉数据处理，两者通过以太网完成数据通讯，响应延迟可控制在10毫秒以内，满足每分钟30到40件的生产节拍需求。在结构设计细节上，飞达的送料辊表面包胶处理，增大与标签底纸的摩擦力，避免送料过程中出现打滑导致的送料长度误差，剥离刀尖采用硬质合金材质，长期使用不会出现磨损卷边，保证标签剥离顺畅不会出现标签带撕裂的问题。镭雕头的安装座配套锁紧手柄，调整位置后可快速锁死，避免设备运行过程中镭雕头出现位置偏移。

　　机身内部预留了电气元件安装腔，驱动器、电源、IO模块都采用导轨式安装，方便后期维护更换，电气腔与外部加工区域做了密封隔离，避免镭雕产生的粉尘进入电气腔造成元件接触不良。设备的安全防护方面，镭雕工作区域配套安装遮光防护板，避免镭射光线外泄对操作人员造成伤害，防护板上安装安全感应开关，防护板打开时设备自动停止镭雕动作，同时触发报警提示。这类设备的设计核心是将标签剥离、定位、镭雕、贴附的工序整合在同一台设备上，减少工序间的中转等待时间，同时通过视觉定位与伺服送料的配合，保证标签镭雕位置的一致性，相比传统的人工操作模式，可将标签标识工序的不良率控制在千分之二以内，同时减少2到3名操作人员的配置，适合中小批量多品种的电子生产场景使用，换产时仅需更换对应规格的标签卷，在触控屏内调用预设的参数配方即可完成换产调整，换产时间可控制在10分钟以内。
