布条卷料全自动镭雕加工设备

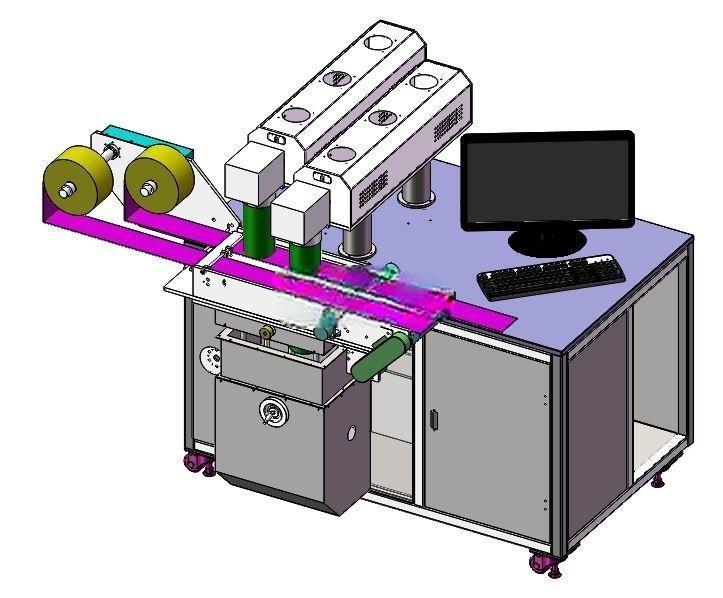

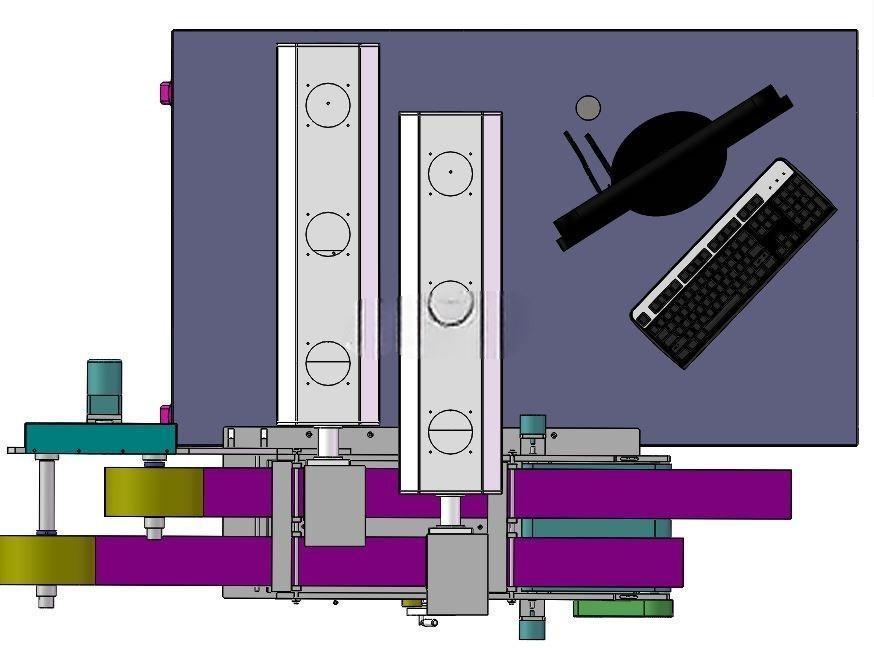

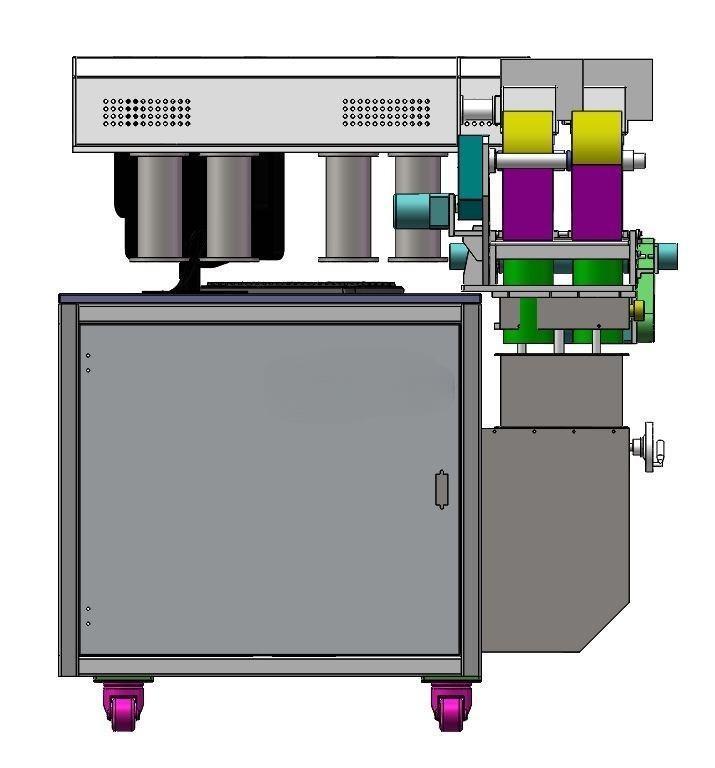

　　在纺织辅料、包装饰带、工业织带等生产场景中，卷状布条的标识打标长期依赖人工对位、单张裁切后加工的模式，不仅对位精度波动大，换料间隙的停机等待也会拉低整线产出效率，这款全自动镭雕设备正是针对这类连续卷料的在线加工需求开发。设备整体采用台式柜体集成结构，底部配置可调脚轮与支撑脚，既满足车间内短距离移位调整的需求，也能在安装定位后锁死支撑脚，避免激光加工过程中设备振动影响打标清晰度。台面上方集成双激光加工头，可根据布条宽度选择单头工作或双头同步加工，适配100-600mm宽度范围内的不同规格卷料，加工头安装位置预留了Z向调节行程，可根据不同厚度布条的焦距需求微调高度，保证激光焦点始终落在材料加工面上。

　　送料机构布置在设备进料端，采用气胀轴装夹原料卷，搭配阻尼张力控制结构，避免卷料放料过程中出现松垮、拉扯变形的问题，送料路径上设置多组导向辊与压料条，保证布条在进入加工区域时始终保持平整张紧状态，不会出现褶皱偏移导致的打标位置错位。送料动作由伺服电机搭配飞达结构驱动，可根据预设的打标间距精准控制送料步距，和激光加工头的触发信号做实时联动，送料到位后激光头即刻启动加工，加工完成后自动触发下一次送料，全程无需人工干预，相比人工上下料的单工位镭雕设备，连续加工效率可提升三倍以上。

　　设备台面预留了上位机安装位，集成显示器与键盘输入模块，操作人员可直接在设备端完成打标图案导入、加工参数调整、送料步距设置、加工计数清零等操作，控制柜体内部集成激光发生器、伺服驱动器、电气控制元件，柜体侧面设置散热通风口与维护门，日常检修时无需拆解台面结构，直接打开侧门即可完成元件排查与线路整理。台面下方还设置了废料收集抽屉，加工过程中产生的少量边角碎屑可通过台面落料口掉入抽屉，定期清理即可维持设备内部整洁。出料端设置导向出料板，加工完成的布条可顺着导板直接接入后续裁切或收卷工位，无需额外转接导向结构。

　　从结构设计逻辑来看，这款设备没有采用复杂的多轴联动结构，所有功能模块都围绕连续卷料的在线镭雕需求做集成，将放料、张紧、送料、加工、出料几个工序整合在同一台体上，减少了不同工序间的转运对接环节，设备整体占地尺寸控制在1.8m1.2m1.5m范围内，不需要单独做设备基础加固，普通车间硬化地面即可安装就位，对接车间220V供电与压缩空气气源即可启动运行。针对不同材质的布条加工需求，激光功率参数可在上位机端做调整，既可以在织唛、布标上雕刻清晰的文字图案标识，也可以在薄型无纺布、化纤布条上完成镂空、刻线加工，适配服装辅料、包装带、工业过滤布等多种产品的加工需求。设备的安全防护做了内嵌式设计，激光加工区域周边设置遮光挡板，避免激光散射对操作人员造成眼部伤害，挡板上设置观察窗口，采用防激光透视材质，可实时观察加工状态，不需要打开防护结构即可确认设备运行情况。
