插针检测折料摆盘自动作业设备结构

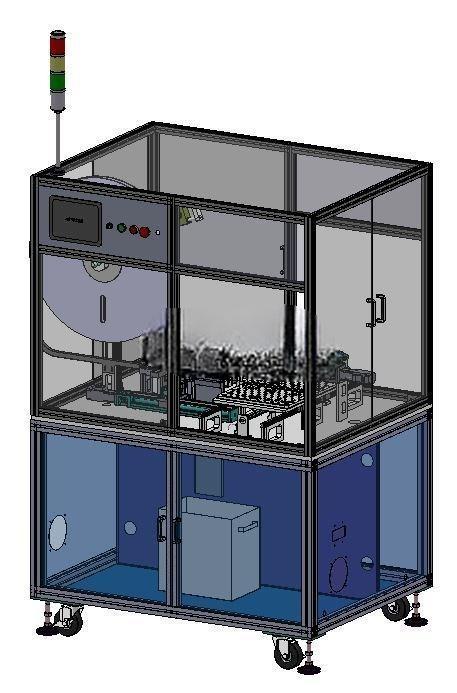

　　这款设备主要面向电子连接器、精密接插件生产环节的插针类零件后段工序，适配卷带包装的插针类来料，替代传统人工取料、检测、摆盘的重复作业模式，在3C电子、汽车低压接插件、家电线束配件的生产车间中，可直接对接前段冲压成型工序的卷带出料端，也可作为独立工位放置在装配线旁，完成插针零件从卷带料到规整料盘的转序作业。设备整体采用铝型材搭建框架主体，底部配置福马轮与可调支撑脚组合，方便产线布局调整时的移位，移位到位后通过可调支撑脚调平锁止，避免运行过程中出现共振偏移，框架外围采用透明亚克力板做安全防护，既可以观察内部运行状态，也能防止人员误触运动部件，顶部安装三色警示灯，可直观反馈设备运行、待机、故障状态，正面上部设置操作面板，集成触控显示屏与操作按钮，方便操作人员进行参数设置与手动调试。

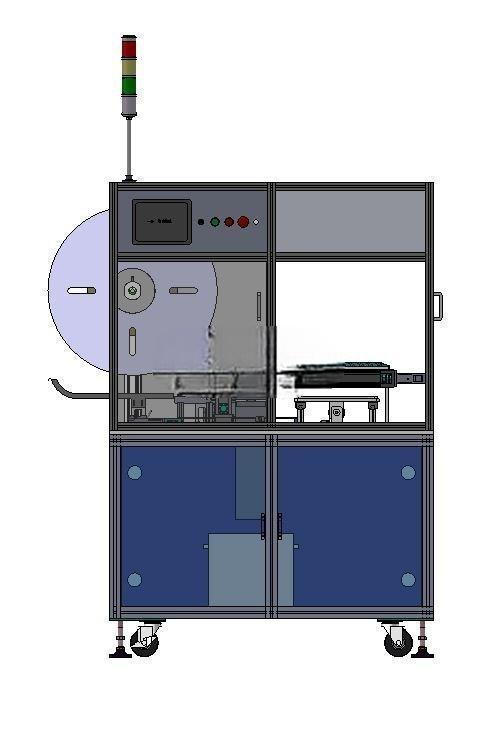

　　从功能实现逻辑来看，设备的供料端设置在左侧区域，人工将卷装插针料带放置到供料架上完成固定，供料架配备阻尼式放料结构，避免料带拉扯过程中出现松散卡滞，分码旋转电机作为料带输送的主动力，按照设定步距拉动料带进给，每次进给的步距与插针排布间距匹配，保证每次送料后待取料的插针精准停留在取料位。取料移栽部分采用伺服电机搭配滚珠丝杆的线性运动模组，模组滑台上搭载真空发生器与多组吸嘴，吸嘴的排布间距与料带中插针的排布间距一致，可一次性吸附多根插针，吸附动作完成后，模组带动吸嘴移动到视觉检测位，对插针的外观、针脚正位度进行检测，剔除存在弯折、缺料、变形的不良品，检测合格的产品再由模组带动移动到摆盘工位。

　　摆盘工位设置左右两组可切换的料盘放置位，当其中一个料盘摆满插针后，切换机构自动将空料盘移动到接料位，满料盘移动到取料位，由人工完成取走满料盘、放置空料盘的操作，不需要停机等待，可实现连续不间断作业，料盘定位采用仿形定位块加气动夹紧的结构，保证料盘放置位置精度，避免插针摆盘时出现偏位、掉料的情况。折料结构集成在料带输送路径上，在料带进给过程中同步完成插针与料带的分离，不需要额外设置单独的折料工位，减少设备整体占用空间，折料的力度可根据不同规格插针的材质、厚度进行调整，避免折料过程中造成插针变形。

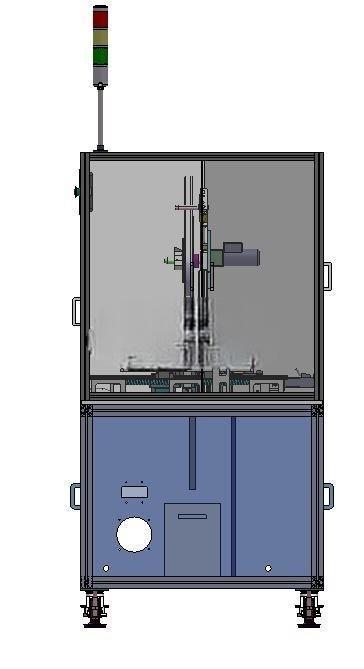

　　设备的电气控制部分全部集成在下部的电气柜中，电气柜设置散热通风口与防尘滤网，保证柜内元器件运行温度稳定，走线全部采用线槽规整排布，方便后期维护检修。从安装边界来看，设备整体长宽高尺寸控制在1200mm1000mm1600mm范围内，不需要额外做地基固定，放置在平整的车间地面即可使用，气源接口设置在设备侧部下方，接入0.5-0.7MPa的压缩空气即可满足真空吸附与气动夹紧的用气需求，电源采用常规220V单相交流电接入，不需要特殊的供电配置，可快速适配多数生产车间的现有配套条件。在结构设计过程中，所有运动部件的行程都做了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块搭配行程开关，避免模组超程运行造成机械碰撞，软限位在控制程序中设置行程边界，出现异常时及时触发停机，移栽模组的运行速度可根据生产节拍需求进行调整，最高节拍可达到每小时3600次取放料，适配不同产能需求的产线。吸嘴采用快拆结构，针对不同规格的插针产品，可快速更换对应规格的吸嘴，换型时间控制在15分钟以内，料盘定位块也采用可更换设计，适配不同尺寸的标准料盘，提升设备的通用性。
