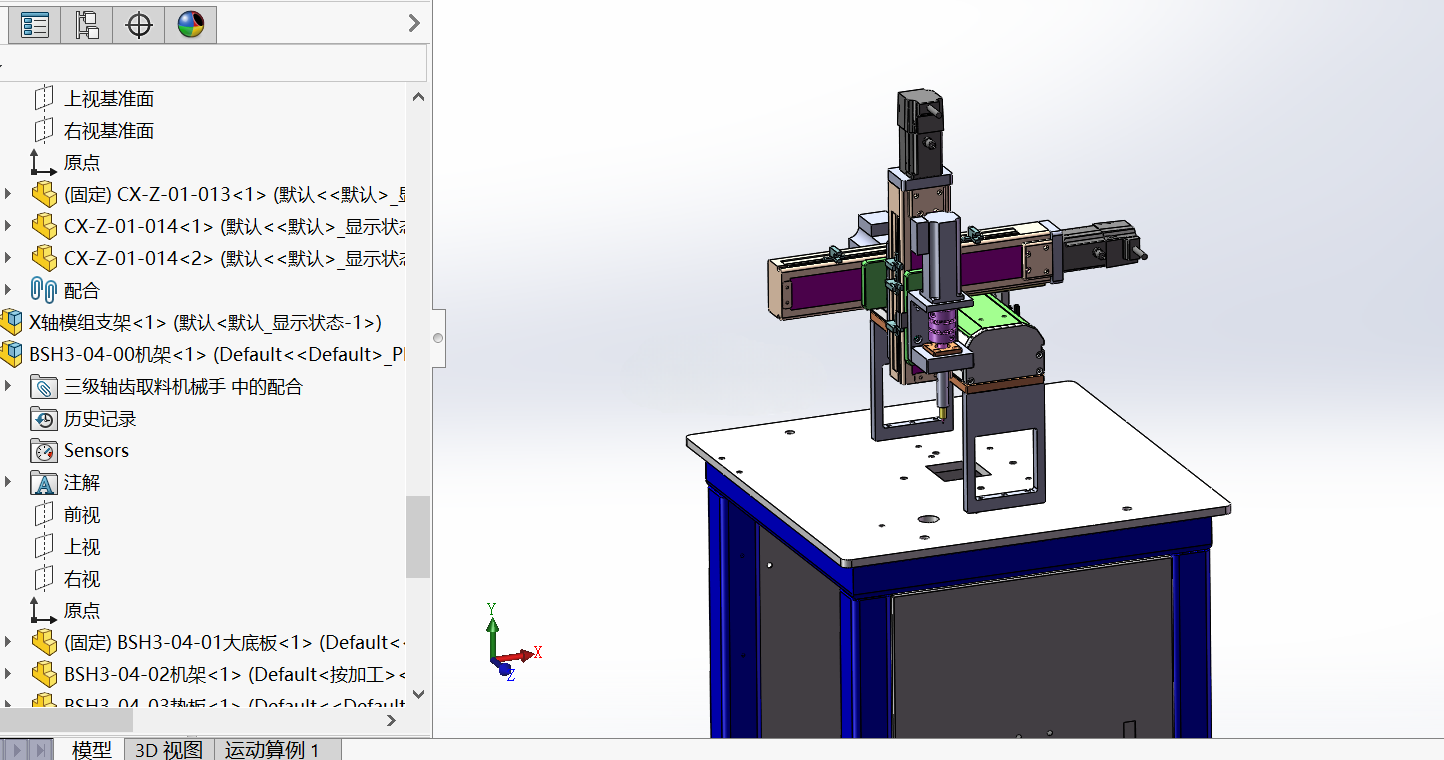

小型三轴吸取式物料搬运机械手结构

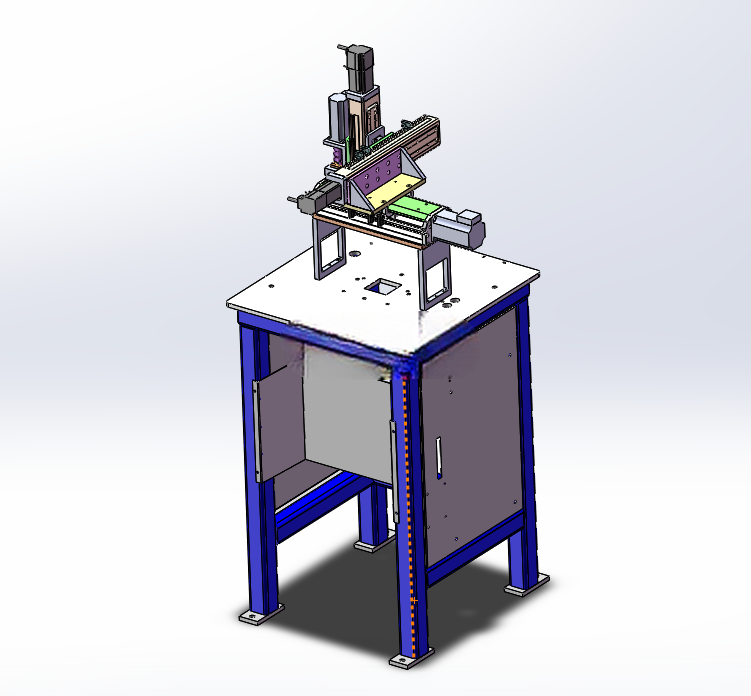

　　这款三轴吸取机械手主要面向3C电子、小型五金件、包装辅材等轻载物料的工位间移栽场景，常见于流水线末端的工件分拣、工装台之间的物料转序、检测工位的上下料环节，适配重量在5kg以内的平整表面工件，可替代人工完成重复性的取放动作，降低人工重复劳作的强度，同时保证取放位置的一致性，减少人工操作带来的位置偏差。设备整体采用台式落地结构，底部为方管焊接的机架主体，机架底部配置可调脚杯，可在安装时调整整机水平度，抵消地面不平整带来的安装误差，机架侧面设置可拆卸的检修门板，内部预留了电气元件、气路组件的安装空间，可将电磁阀、驱动器、电源等元件集成在机架内部，减少外部走线的杂乱感，同时避免车间粉尘、切削液飞溅对电气元件造成损伤。

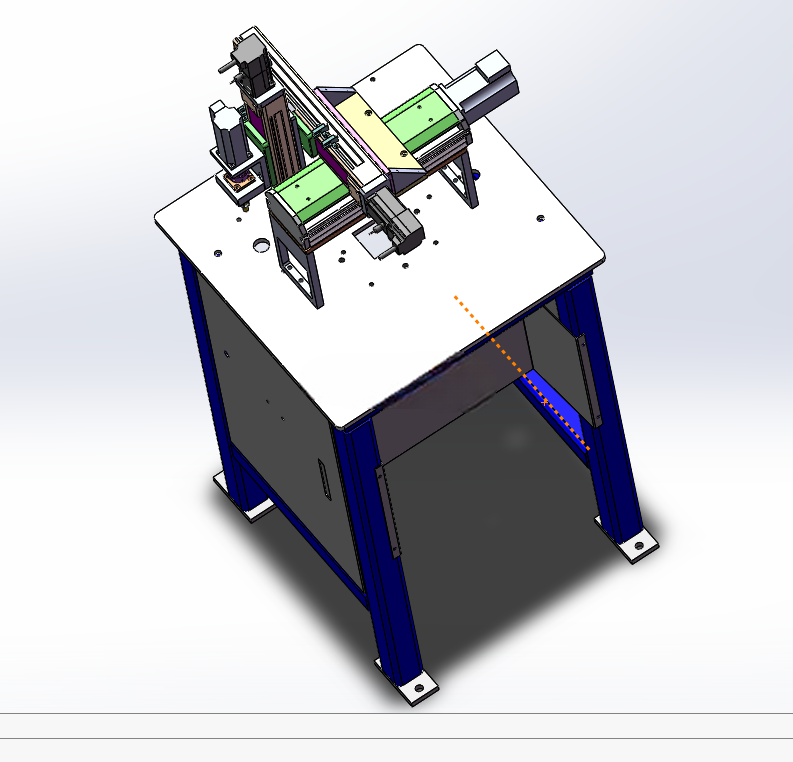

　　机架上方为整块加工的安装台板，台板表面做铣平处理，保证各运动轴的安装基准面平面度，X轴采用双直线导轨搭配同步带传动的结构，横跨在台板上方，有效行程覆盖台板的主要作业区域，可实现水平方向的长距离移动；Y轴搭载在X轴的滑座上，采用单导轨加丝杆传动的结构，负责前后方向的位置调整，传动精度可满足多数轻载移栽的定位需求；Z轴垂直安装在Y轴滑座上，采用双导杆导向搭配气缸驱动的结构，负责垂直方向的升降动作，Z轴末端安装真空吸盘安装板，可根据工件的尺寸、形状调整吸盘的数量和安装位置，适配不同规格的工件吸取需求。

　　设计过程中优先考虑了设备的空间利用率，整机占地尺寸控制在1米见方以内，高度不超过1.6米，可直接放置在现有流水线的侧边或者两台加工设备之间，不需要对现有车间布局做大幅改动，安装时只需要固定脚杯位置，接通气源和电源即可完成调试投入使用。各运动轴的行程设置经过实际工位需求验证，X轴有效行程600mm，Y轴有效行程300mm，Z轴有效行程100mm，可覆盖多数小型工件的取放范围，同时避免了行程冗余带来的结构浪费。气路设计上在Z轴侧方预留了真空发生器的安装位，吸盘的气路通过拖链连接到机架内部的电磁阀组，走线整齐，拖链的弯曲半径经过核算，不会在轴运动过程中出现气管弯折、磨损的问题。电气接线方面，所有电机的动力线、编码器线都通过专用拖链排布，和气管分开布设，避免气路和线路互相干扰，台板上预留了多个安装孔位，可根据实际需求加装工件定位工装、检测传感器等附件，拓展设备的使用场景。设备的运动速度可根据实际生产节拍调整，X、Y轴的移动速度最高可达500mm/s，Z轴气缸的升降速度可通过节流阀调整，配合真空压力检测，可实现吸取到位后再移动、放料到位后再提升的动作逻辑，避免工件在移动过程中掉落，也防止Z轴下降时压伤工件表面。

　　机架的焊接结构做了去应力处理，焊接后经过时效再进行导轨安装面的机加工，避免长期使用后机架变形影响运动精度，所有导轨安装面都做了防锈处理，日常维护只需要定期给导轨、丝杆加注润滑脂，检查吸盘的磨损情况即可，维护难度低，适合中小批量生产的车间使用。在结构细节上，各轴的两端都设置了硬限位块和光电限位开关，双重限位防止轴运动超程造成设备碰撞，Z轴还设置了缓冲结构，在下降到低位时起到缓冲作用，避免硬接触对工件和设备造成冲击。吸盘安装板采用快换结构设计，更换不同工件生产时，只需要更换对应的吸盘安装板即可完成适配，不需要重新调整整个Z轴的结构，缩短换型调试的时间。
