管类零件塞子自动压装装配设备结构

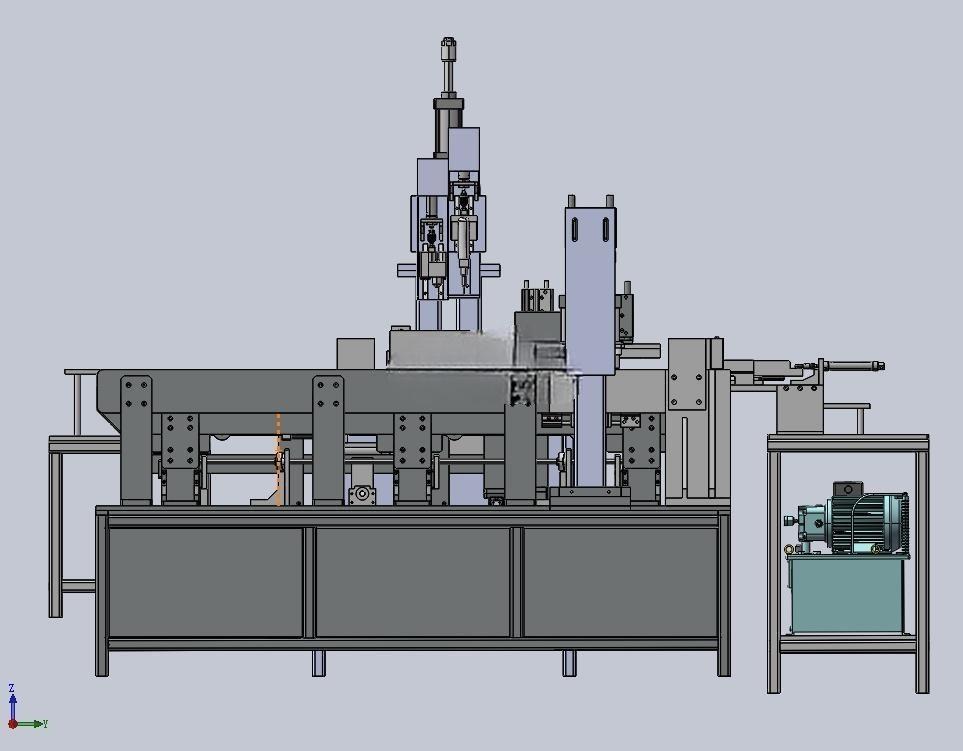

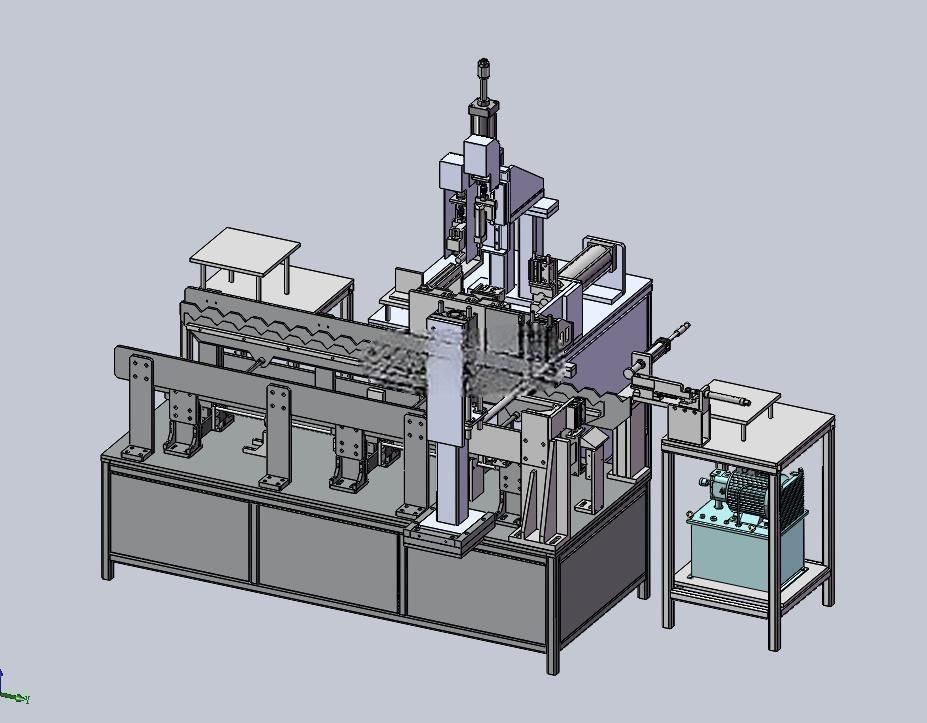

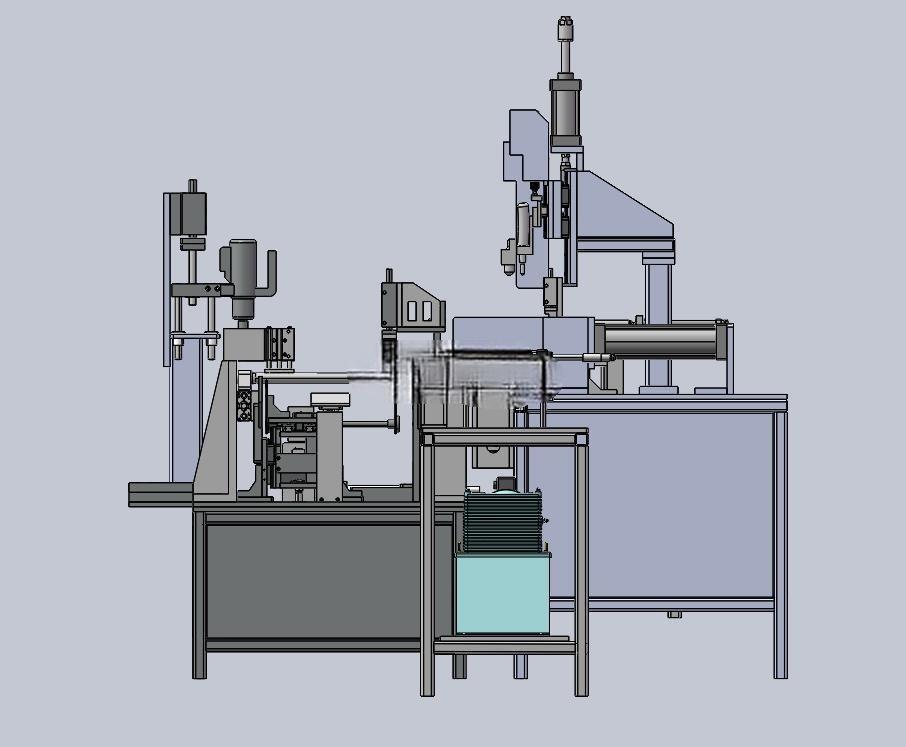

　　这款设备主要面向民用五金、汽配管件、小型流体管路加工场景，解决传统人工装配管类零件塞子效率低、压装深度不一致、塞子偏斜导致密封失效的痛点，适配外径10-50mm区间的圆形金属、硬质塑料圆管工件，可完成塞子的自动送料定位、工件上料、压装装配、成品下料全流程作业。设备整体采用分体式布局，主机架采用方通焊接框架结构，台面铺设45号钢研磨平板作为安装基准，所有功能模组均通过T型槽螺栓固定在台面上，方便后期根据不同管型调整工位间距；右侧独立设置液压站模组，通过地脚螺栓与地面固定，和主机架预留150mm的检修间隙，避免液压系统运行振动传递到压装工位影响装配精度。

　　从功能逻辑上看，设备预留了振动盘安装接口，用户可根据自身加工的塞子规格匹配对应振动盘，振动盘出料口直接对接设备的塞子分料定位机构，分料机构采用气缸驱动的错位分料结构，每次仅放行单个塞子到定位治具中，定位治具开设和塞子外形匹配的仿形槽，保证塞子压装前的姿态和圆管端口完全同轴，避免压装过程中塞子切边、变形。圆管工件的输送采用直线导轨搭配气动滑台的结构，滑台上安装可快换的工件抱具，抱具采用V型块加气动压头的夹紧方式，适配不同外径的圆管，无需更换整套治具仅需调整V型块间距即可完成换型，单批次换型时间可控制在15分钟以内。

　　压装工位采用双轴导向的压装结构，压头通过线性导轨做垂直方向运动，压装动力可根据塞子压装力需求选配气缸或者液压缸，本结构默认配置液压缸输出，最大压装力可达5kN，压装行程通过位移传感器做闭环控制，可根据不同塞子的压装深度设定行程参数，压装到位后自动保压0.5s再退回，保证塞子和管壁的配合紧密度达到工艺要求。设备的出料端设置倾斜式落料槽，压装完成的工件随滑台移动到落料位后，抱具松开，工件顺着落料槽滑入成品收集箱，无需人工取件。

　　设计过程中重点考虑了设备的安装边界和维护空间，主机架整体长度2200mm、宽度1200mm、台面高度850mm，加上顶部压装机构的总高度为1900mm，液压站尺寸为长800mm、宽600mm、高750mm，设备整体安装所需的地面空间不小于3500mm*2000mm，四周预留不小于600mm的操作维护通道，气源接口设置在主机架左侧下方，进气压力要求0.5-0.7MPa，液压站采用32号抗磨液压油，首次注油量为60L，设备总重量约1200kg，地面承重要求不小于2t/㎡。

　　结构细节上，所有气动元件均采用标准安装位，气管、液压油管全部通过拖链排布，避免运动过程中管线磨损；机架底部设置可调脚杯，可调整设备水平度，调整范围为±20mm，适配地面不平整的车间安装环境；所有运动副均配置自动润滑接口，可接入车间集中润滑系统，减少日常维护工作量。安全防护方面，压装工位两侧设置对射式光电传感器，操作人员肢体误入压装区域时设备会立即停止运行，避免安全事故，设备正面预留安全门安装位，用户可根据自身车间安全要求加装透明亚克力防护门，不影响观察设备运行状态的同时隔离运动部件。
