薄型光耦引脚整脚组装生产设备结构

　　这套结构针对薄型SOP封装光耦的后道组装工序设计，核心适配TLP5705H、TLP5702H这类用于IGBT、MOSFET栅极驱动的光耦器件，这类器件本身厚度仅2.3mm，封装引脚易在转运、前道工序中出现形变，常规整脚设备容易压伤封装本体或者无法兼顾引脚共面度要求，这套结构从定位基准、施力逻辑上做了针对性优化。从应用场景来看，这类设备主要布置在半导体封装测试线的切筋成型之后、终测之前的工位，衔接焊盘贴装与电路板组装工序，解决薄型封装器件引脚变形导致的SMT贴装虚焊、立件问题，尤其适配小批量多批次的工业级光耦生产场景，不需要更换大量工装就能兼容同封装不同型号的光耦整脚与预组装需求。

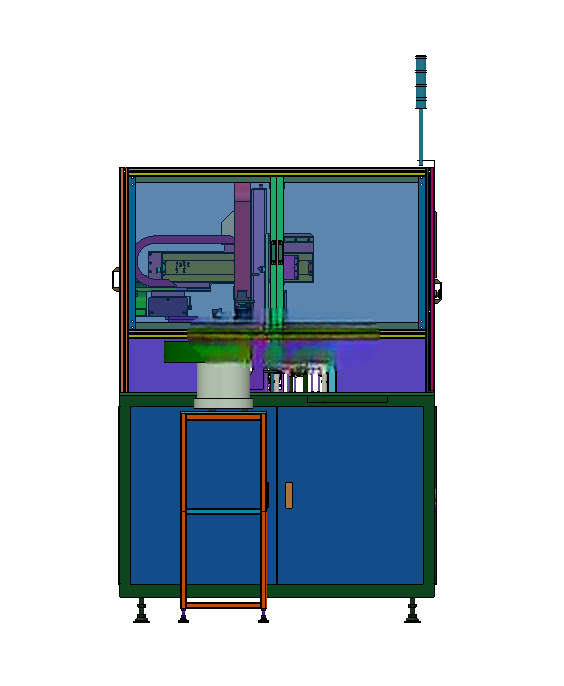

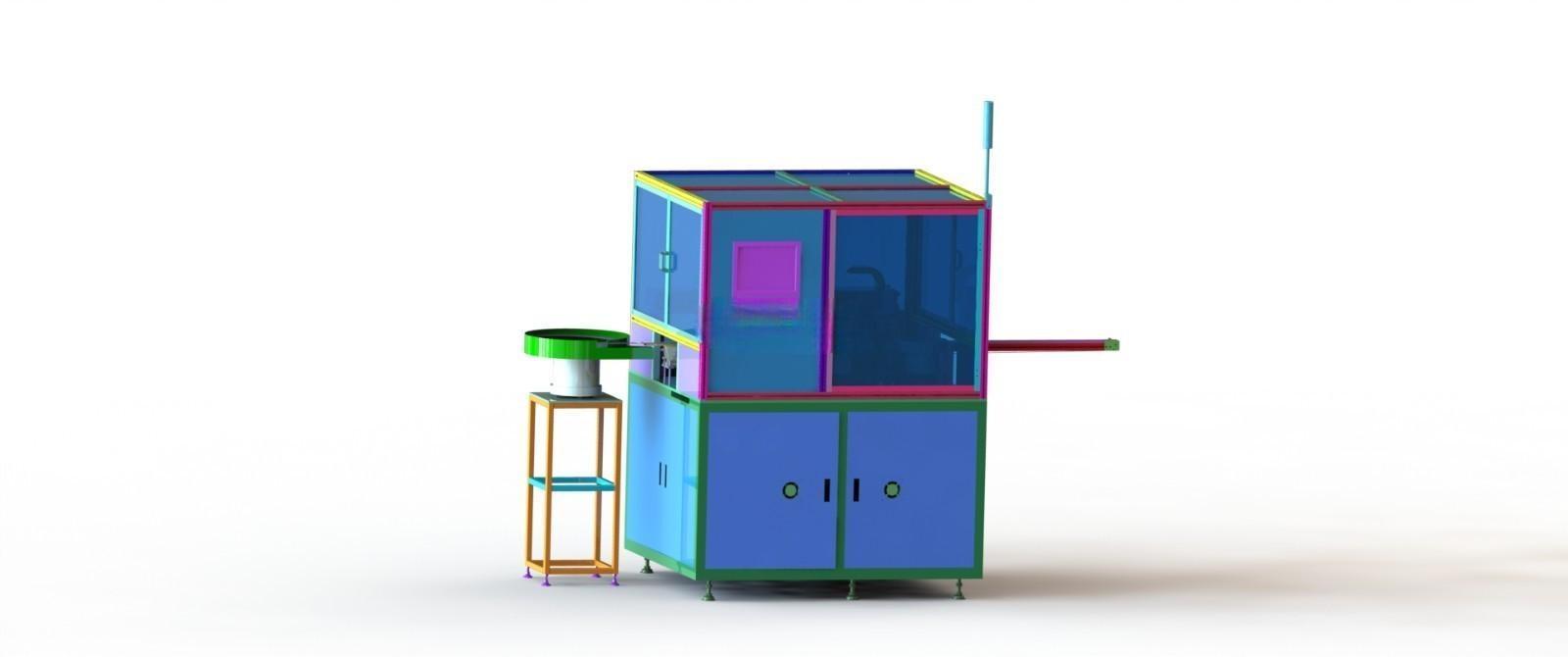

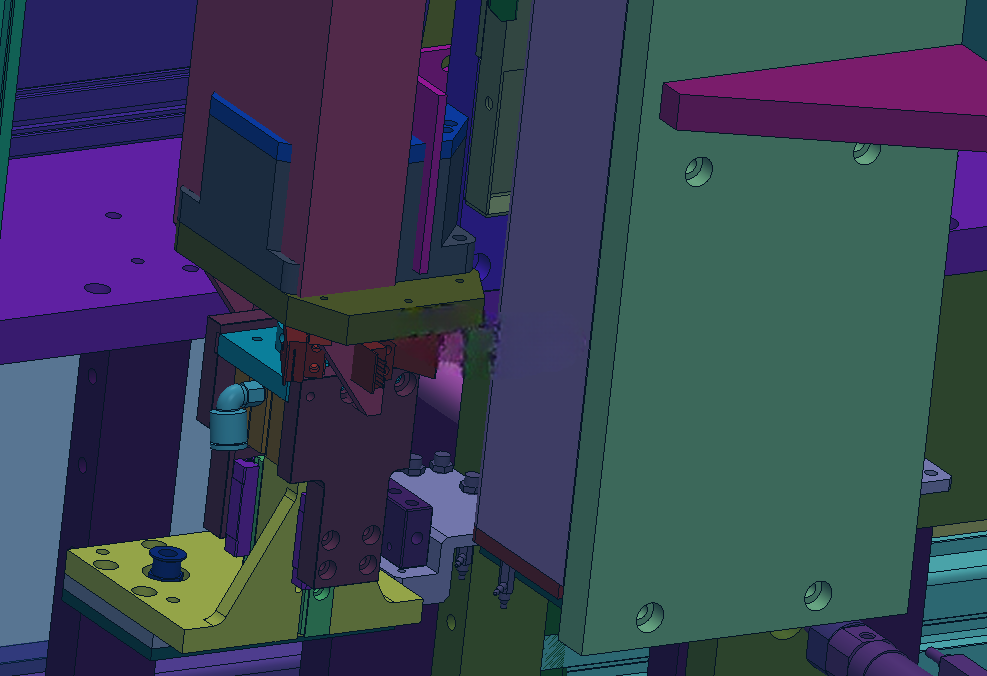

　　设备的核心功能分为两个模块，上料定位模块采用装架机式的定位基准，以封装本体的侧边与底面为定位面，避免以引脚为定位基准带来的累计误差，定位块做了微米级的倒角避让，防止刮伤光耦表面的塑封层；整脚执行模块采用上下双组气缸同步施力的结构，上气缸带动整脚压块从引脚上方施加整平压力，下气缸带动支撑块从引脚下方提供刚性支撑，两组气缸的动作节拍通过气路阻尼做了匹配，避免单侧施力导致的引脚弯折回弹。整脚压块的工作面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，防止长期使用后工作面磨损出现凹痕，导致引脚压痕过深影响可焊性。

　　设计思路上优先考虑了器件的良率提升，薄型光耦的塑封本体刚性较差，过大的压合力会导致内部键合丝断裂，因此整脚压力通过调压阀做了精确控制，压合行程设置了硬限位，保证压合位置刚好贴合引脚成型面，不会过度挤压封装本体。设备的整脚速度可达每分钟2000只，适配高速生产线的节拍要求，同时在整脚工位旁预留了缓冲电路测试位，可直接在整脚完成后对光耦的电流放大性能做初筛，不需要额外转运到测试工位，减少工序间的周转损耗。

　　从安装边界来看，整脚组件的核心安装面采用标准铝型材基座，可直接固定在现有封装流水线的机架上，不需要对原有生产线做大规模改造；整脚压块与定位块都采用快拆式设计，更换不同封装规格的工装时仅需松开两个紧固螺丝即可完成切换，单次换型时间不超过5分钟。设备的气路接口统一布置在基座侧面，预留了标准快插接头，适配工厂常规的0.5-0.7MPa压缩空气气源，不需要额外配置高压气源。引脚整平后的共面度可控制在0.1mm以内，满足SOP6、SOP4封装的电路板背面安装要求，适配高密度电路板组件的布局需求，为PCB设计提供更高的布线灵活性。

　　结构细节上，所有与器件接触的部位都做了防静电处理，定位块、压块表面都喷涂了防静电涂层，避免静电击穿光耦内部的芯片；运动部件之间都设置了自润滑导套，长期运行不需要频繁加注润滑油，减少维护工作量。整脚过程中产生的少量引脚碎屑通过基座下方的排屑槽导出，不会堆积在运动副内部造成卡滞。设备的整体布局紧凑，核心工作区域的防护等级达到IP50，可适配常规电子车间的生产环境，不需要额外做防尘隔离。
