汽车燃油泵封边打点加工专用设备结构

　　这套设备主要面向汽车燃油供给系统零部件的生产工序，针对燃油泵壳体与端盖装配后的封边压合打点需求设计，目前已在实际量产线投入使用，能够稳定完成燃油泵组件的封边固连工序，替代了以往人工敲击打点的作业模式，大幅降低了该工序的人工劳动强度，同时避免了人工施力不均导致的封边压合不到位、壳体变形等质量问题，单工位作业节拍可匹配常规燃油泵装配线的流转速度，适配直径范围在80-150mm区间的圆盘类燃油泵端盖封边加工需求。

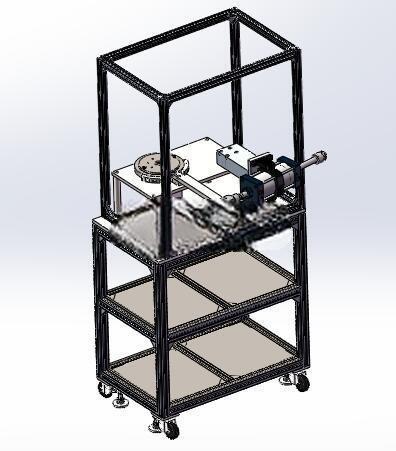

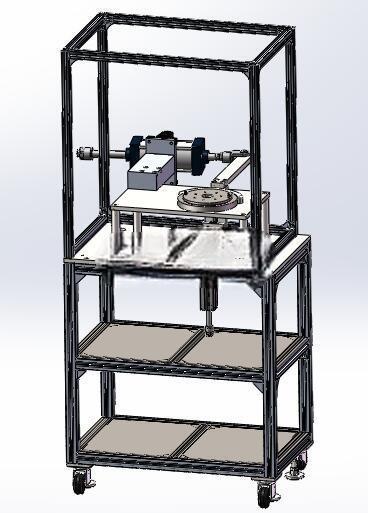

　　从整体安装边界来看，设备采用三层式铝型材机架搭建，底部配置可调脚轮与支撑脚杯，整体占地尺寸约为1200mm800mm1600mm，底部两层置物台可用于存放待加工工件、点检工具与常用备件，上层作业区域外围配置透明亚克力防护挡板，既能够观察内部加工状态，也可以防止加工过程中金属碎屑飞溅，同时预留了工件上下料的操作开口，开口高度符合人工站立作业的人机工程学要求，操作人员无需过度弯腰即可完成工件取放。

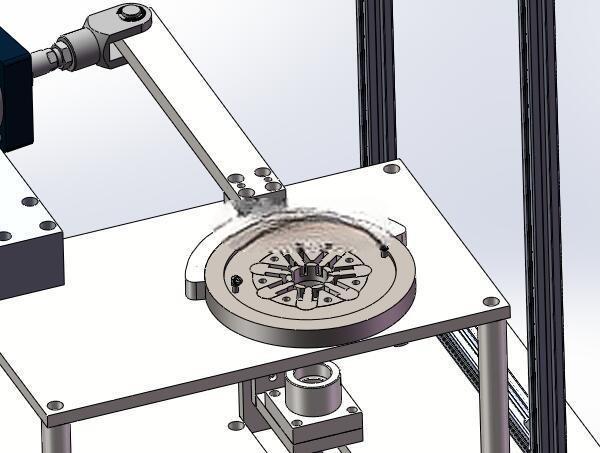

　　核心作业单元的设计围绕燃油泵封边的工艺需求展开，工件定位夹具设置在作业台中部，采用仿形定位座配合快速压头的结构，能够快速完成燃油泵壳体的装夹定位，限制工件的周向转动与轴向窜动，保证打点位置的一致性。打点执行机构采用圆环凸轮驱动的结构，凸轮盘旋转过程中通过轮廓曲线驱动打点刀片做径向进给运动，对燃油泵端盖的翻边位置施加均匀的挤压力，使端盖翻边产生塑性变形，牢牢扣合在壳体的配合槽内，相比气缸直压式打点结构，凸轮驱动的进给过程更平稳，挤压力度可控，不会因为气压波动导致打点深度不一致，也不会出现冲击力过大造成壳体开裂的问题。

　　驱动单元布置在作业台的侧方，电机通过减速机构连接凸轮主轴，转速可根据不同型号燃油泵的材质与封边深度需求做调整，打点刀片采用快换式安装结构，刀片磨损后无需拆解整个执行机构，松开紧固螺钉即可完成刀片更换，刀片的伸出量可通过微调螺钉调整，适配不同壁厚的燃油泵壳体加工需求。设备的电气控制元件全部集成在机架侧方的电气安装板上，操作按钮设置在作业台前方的易操作位置，设置有启动、停止、急停按钮，同时配置有安全光栅，当操作人员手部伸入作业区域时设备会自动暂停运行，避免夹手风险。

　　在结构细节设计上，作业台表面采用不锈钢台面，耐油污易清洁，适配机加工车间的作业环境，凸轮机构的运动副位置全部配置有自润滑轴承，减少日常维护的注油频次，打点位置下方设置有碎屑收集槽，加工产生的金属碎屑会落入槽内，定期清理即可，不会散落到机架内部造成清洁困难。机架的铝型材连接处全部采用高强度角件连接，整体刚性满足打点作业的受力需求，不会因为长期受交变载荷出现机架晃动、连接松动的问题。

　　这套结构的设计思路完全贴合量产现场的实际使用需求，没有冗余的复杂结构，所有机构都围绕封边打点的工艺目标做优化，既保证了加工精度与作业稳定性，也兼顾了设备的制造成本与后期维护便利性，对于同类型圆盘类零件的封边压合工序也具备一定的参考价值，可通过更换定位夹具与打点刀片快速适配不同规格的同类产品加工。
