小型手动压瓶灌装作业设备结构设计

　　这款手动压瓶灌装设备，主要面向小批量生产场景下的液态物料灌装压合作业，常见于小型作坊、实验室试制、诊所制剂分装这类产能需求不高、但对操作灵活性有要求的应用场景，可适配药液、膏霜、食用流体、润滑油等不同黏度的液态物料分装，相比全自动灌装线，它不需要外接气源、电源配套，占地空间小，对作业场地的配套要求极低，单人即可完成全部操作，适合多品种小批量的柔性生产需求。

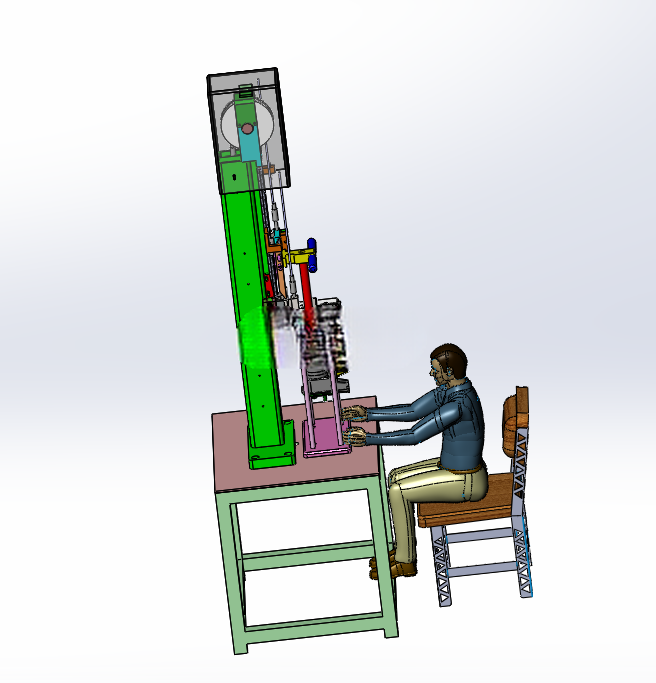

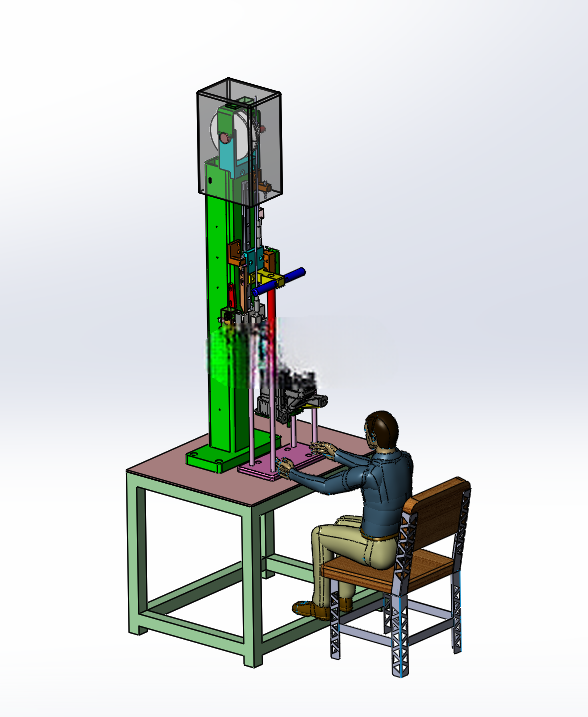

　　从结构布局来看，设备采用立式立柱支撑的架构，核心压装执行机构沿竖直导轨布置在立式立柱上，作业台面为框架式方管焊接结构，整体安装边界控制在常规单人作业工位范围内，操作人员坐在标准工作椅上即可完成上瓶、按压操作、取瓶的全流程动作，台面高度适配人体坐姿作业的肘高范围，长时间操作不易产生疲劳。压装执行端设置了可调节的行程限位结构，针对不同高度的瓶型，可通过调整限位块的固定位置来匹配压头的下行行程，避免压合过度损坏瓶体或者压合不到位导致密封失效的问题。

　　设计过程中优先考虑了手动操作的力传递效率，压杆机构采用了杠杆增力结构，操作人员只需要施加较小的手部作用力，即可在压头端获得足够的压合力完成瓶盖压装或者灌装定量挤注动作，机构的运动副都预留了润滑注油位置，日常维护只需要定期在铰接点涂抹润滑脂即可，没有复杂的传动链，故障点极少，普通作业人员经过简单培训就能完成日常的维护和简单故障排查。设备的物料接触部分采用模块化快拆设计，更换不同物料灌装时，只需要拆卸接触物料的料筒、出料嘴部件进行清洗即可，不需要拆解整个设备主体，能有效减少不同物料切换时的清洁工作量，避免交叉污染。

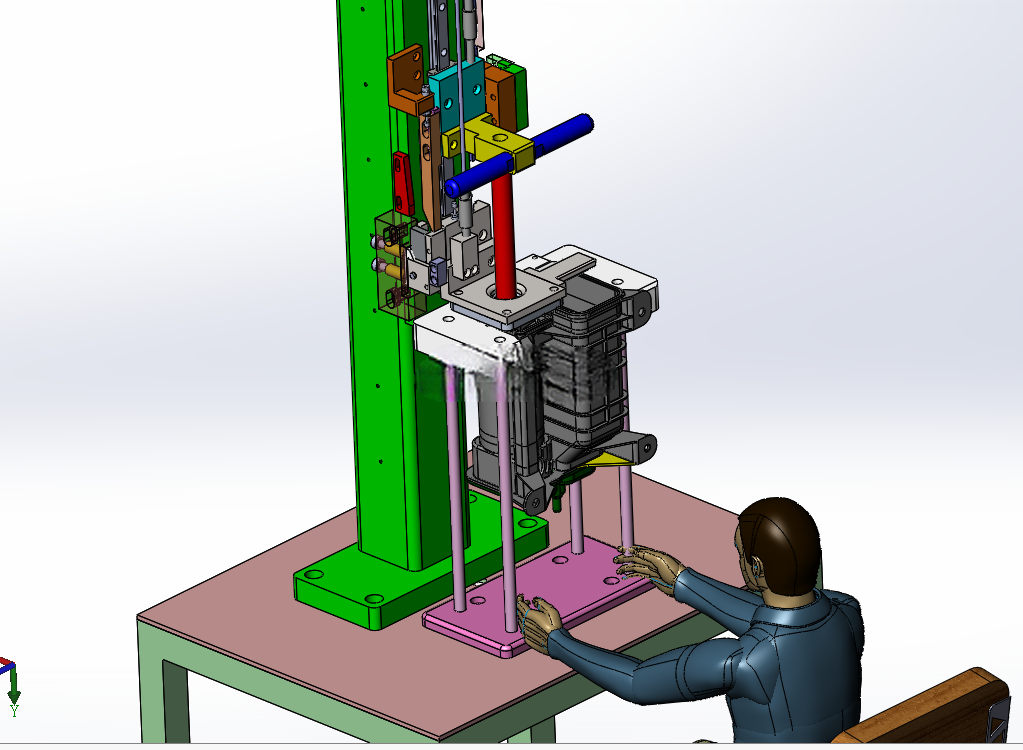

　　在安装适配性上，设备底部的框架台面预留了地脚固定孔位，如果作业场地需要固定安装，可通过膨胀螺栓将设备固定在地面上，避免按压作业时设备产生移位；如果需要灵活移动作业，也可以在底部安装脚轮，适配多工位流转的使用需求。压头部分设计了可更换的接头结构，针对不同口径的瓶盖、不同规格的灌装头，只需要更换对应的接头配件即可适配，不需要更换整个压装执行机构，能有效降低用户的配件采购成本。导向立柱采用了矩形钢型材加工，导轨面经过精磨处理，压头下行过程中的直线度有足够保障，不会出现偏载压歪瓶盖的情况，压合的一致性相比简易的手持式压装工具提升明显，能有效降低人工操作的不良率。

　　考虑到手动作业的操作安全性，压头的作业区域没有设置复杂的遮挡结构，操作人员可以清晰观察到压头和瓶口的对位情况，同时在压杆的回程位置设置了限位挡块，避免操作时压杆回程过度导致机构脱出，所有的铰接位置都采用了防松螺母固定，长期反复操作也不会出现连接件松动的问题。设备的整体结构没有复杂的电控、气动元件，不需要专业的技术人员进行调试，组装完成后只需要调整好行程限位就可以投入使用，对于没有专业设备维护人员的小型生产主体非常友好。针对膏状类流动性较差的物料，料筒部分预留了加装手动推料杆的安装位，可根据物料特性选配推料组件，保障出料的顺畅性，不会因为物料黏度高出现出料不连续、计量不准的问题。
