多轴联动自动撕胶带保护膜设备

　　在3C电子、显示面板、新能源电芯组装这类对表面洁净度要求极高的生产环节，工件表面附着的工艺保护膜、制程胶带剥离一直是容易出现残胶、划伤、漏撕问题的工序，传统人工撕膜不仅效率波动大，人员指甲、工装接触还容易造成工件表面脏污或压痕，这款自动撕胶带设备就是针对这类批量工件的表面膜材剥离需求开发的专用工位设备。从结构布局来看，设备采用下柜体加龙门架的经典落地式布局，下部柜体采用碳钢方管焊接框架，外部覆盖冷轧钢板柜门，既可以容纳伺服驱动器、气动电磁阀组、电源模块等电气元件，也能作为上部运动机构的稳定安装基座，底部配置可调脚轮与支撑脚杯，既方便产线布局调整时的短距离移位，也能在设备就位后调平锁死，抵消车间地面不平整带来的机构震动问题，柜体上部的操作台面采用电木板铺覆，绝缘耐磨，避免工件放置时出现磕碰划伤。

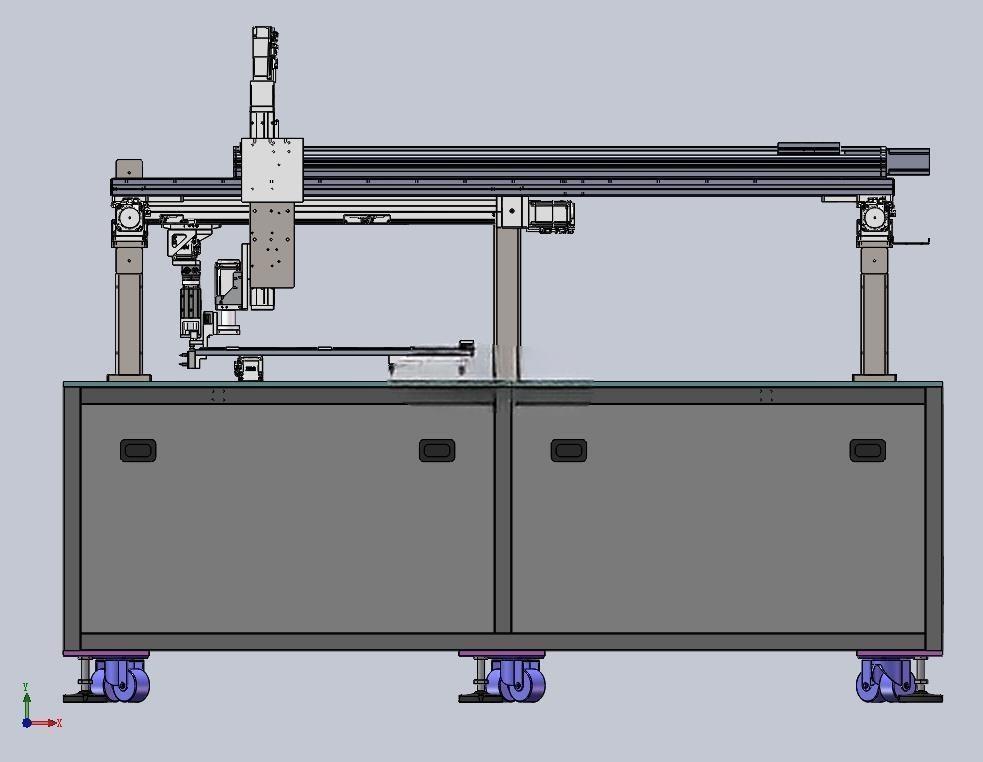

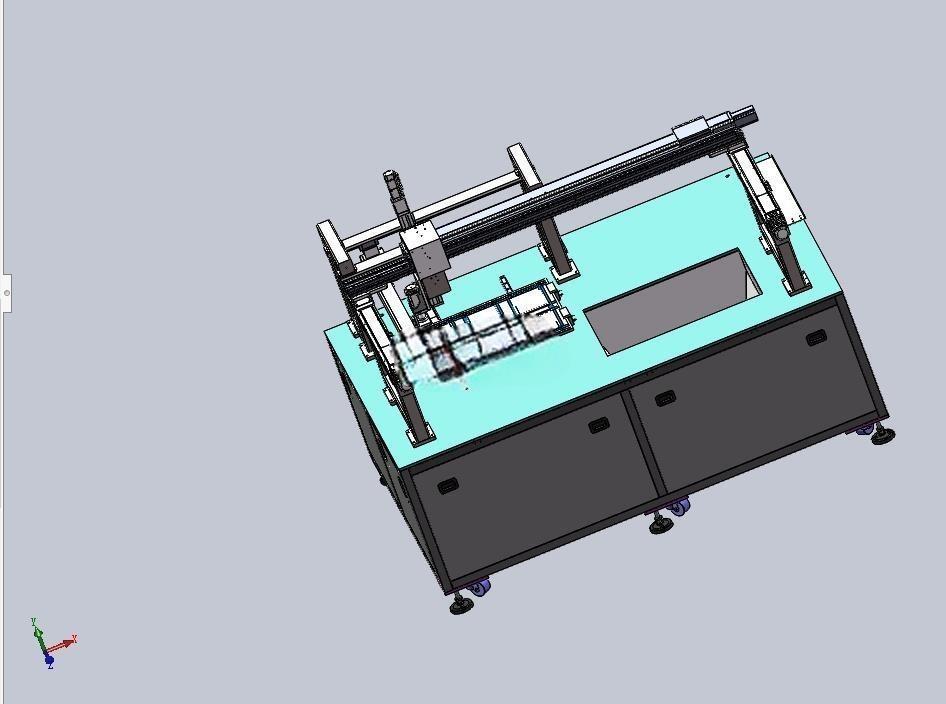

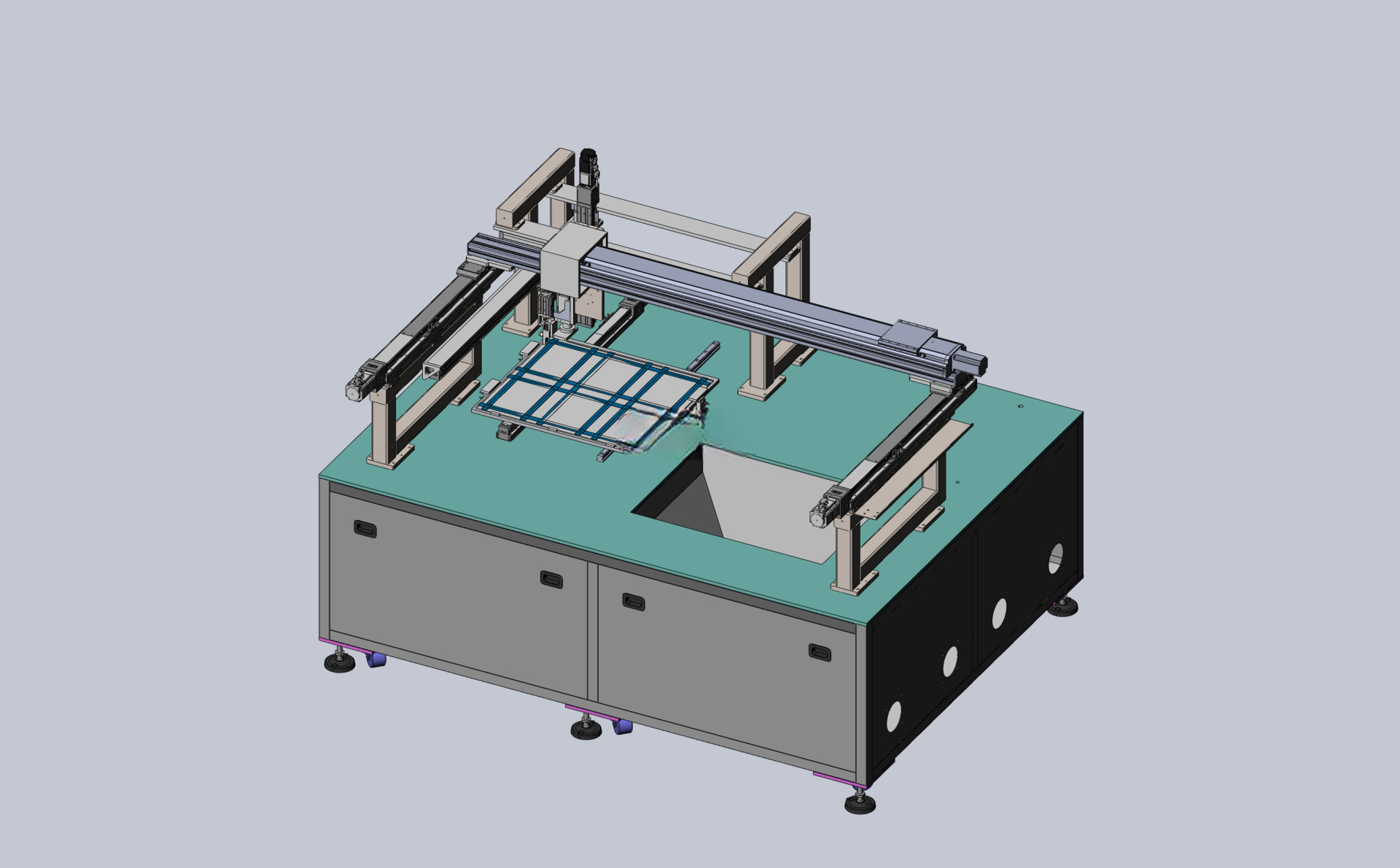

　　上部执行机构采用X、Y、Z三轴直线模组搭配A轴旋转轴的运动架构，X轴模组横跨台面两侧的立柱安装，Y轴模组搭载在X轴的滑动溜板上，Z轴模组垂直安装在Y轴溜板处，A轴旋转组件固定在Z轴滑台下端，整套运动轴系均采用伺服电机搭配精密滚珠丝杠传动，重复定位精度控制在±0.05mm以内，能够精准匹配不同尺寸工件的撕膜位置要求。设备的安全防护配置在操作侧设置了对射式光栅，光栅的检测范围覆盖整个上下料操作区域，当人工放置工件进入光栅范围时，设备所有运动轴会自动锁止，避免机构误动作造成人员伤害，只有当人员完全退出光栅检测范围、按下启动按钮后，设备才会进入自动运行流程。工件定位采用定制化仿形治具，治具根据待加工工件的外形轮廓铣削定位槽，放置工件后衬板固定气缸会动作，通过旋转压块将工件衬板牢牢压紧，避免撕膜过程中工件移位造成的撕膜位置偏差。撕膜执行端设置了夹胶带气缸与压紧模组，当轴系运动到预设的起撕位置时，夹胶气缸先伸出夹住胶带端头，压紧模组下压贴合保护膜表面，随后Z轴缓慢上移带动膜材从工件表面剥离，A轴配合旋转90度将撕下的废膜甩到侧边的回收箱内，避免废膜掉落到工作台面或工件表面造成二次污染。

　　设备的动作逻辑支持多位置参数化设置，操作人员可以根据工件上胶带的分布位置、数量，在触控屏内设置对应的撕膜点位坐标，设备会按照设定顺序依次完成所有点位的撕膜动作，完成X轴方向所有预设点位的撕膜后，Z轴回位，Y轴移动到取放料位置，衬板压紧气缸自动回位，等待人工取走完成撕膜的工件并放入下一个待加工工件。从安装边界来看，设备整体宽度控制在1.8米以内，深度1.2米，高度1.6米，不需要额外开挖地基，只需要在产线旁预留对应尺寸的平整地面，接入0.5-0.7MPa的压缩气源与220V工频电源即可投入使用，不需要复杂的外接管线布局。

　　在实际产线应用中，这类设备可以直接对接前段的工件上料工位与后段的组装工位，替代2-3名专门从事撕膜操作的作业人员，撕膜良率可以稳定在99.5%以上，不会出现人工撕膜常见的膜材断裂、残胶遗留、工件表面划伤等问题，尤其适合小批量多品种的生产场景，只需要更换对应工件的仿形治具、调整轴系运动点位参数，就可以快速切换加工产品，不需要对设备主体结构做大幅改动。在结构设计过程中，所有气管、线缆均采用拖链收纳布置，避免运动过程中线缆与气管出现拉扯、磨损问题，运动模组的两端均设置了硬限位块与光电限位开关，防止程序跑飞时轴系超程碰撞造成机构损坏，废膜回收箱采用抽拉式结构，操作人员只需要定期抽出清理废膜即可，不需要拆解设备部件，日常维护十分简便。
