手机屏幕维修用角度可调吸盘分离装置

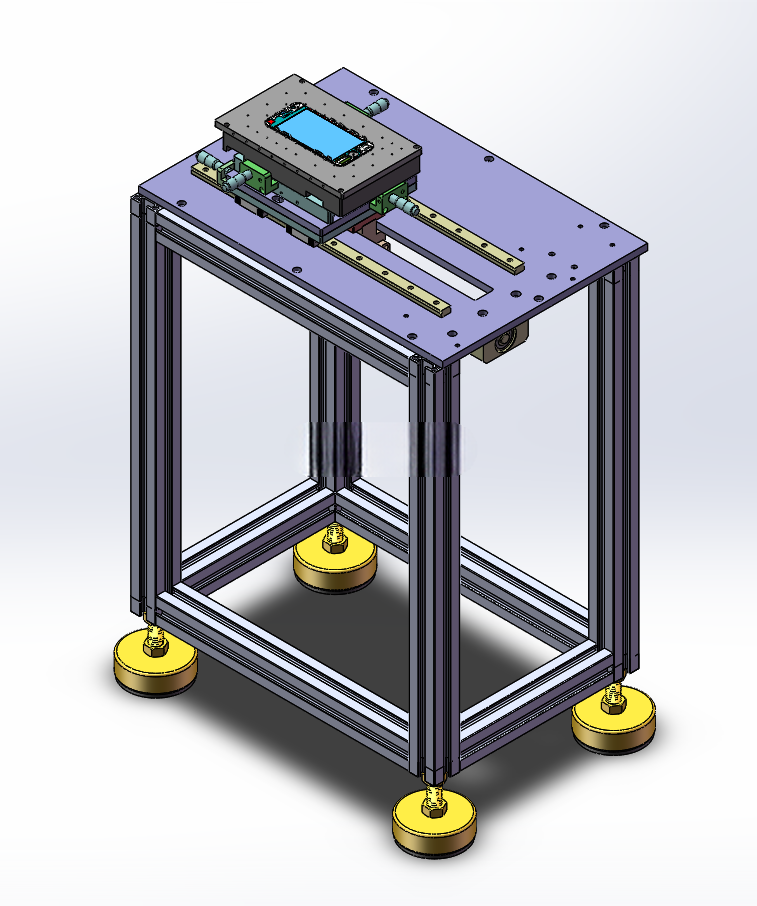

　　在消费电子售后维修的细分场景里，屏幕拆解一直是返修作业中良率波动最大的工序，传统徒手撬拆、热风枪配合吸盘的作业方式，很容易因为受力角度不可控、施力不均匀扯裂屏幕排线、顶碎液晶层，尤其是曲面屏、超薄OLED屏普及之后，对拆解工装的角度适配性、支撑稳定性提出了更高要求，这套吸盘式屏幕分离装置就是针对线下维修门店、小型返修工位的作业需求设计的专用工装。整套设备的支撑框架采用标准工业铝型材搭建，四根竖向型材搭配上下两层横向型材围出矩形机架主体，底部四个角安装可调式脚杯，脚杯的调节行程可以覆盖15mm的高度差，能够适配不平整的维修工作台面，调整后机架整体的水平度误差可以控制在0.2mm/m以内，避免作业过程中机架晃动导致屏幕受力偏移。

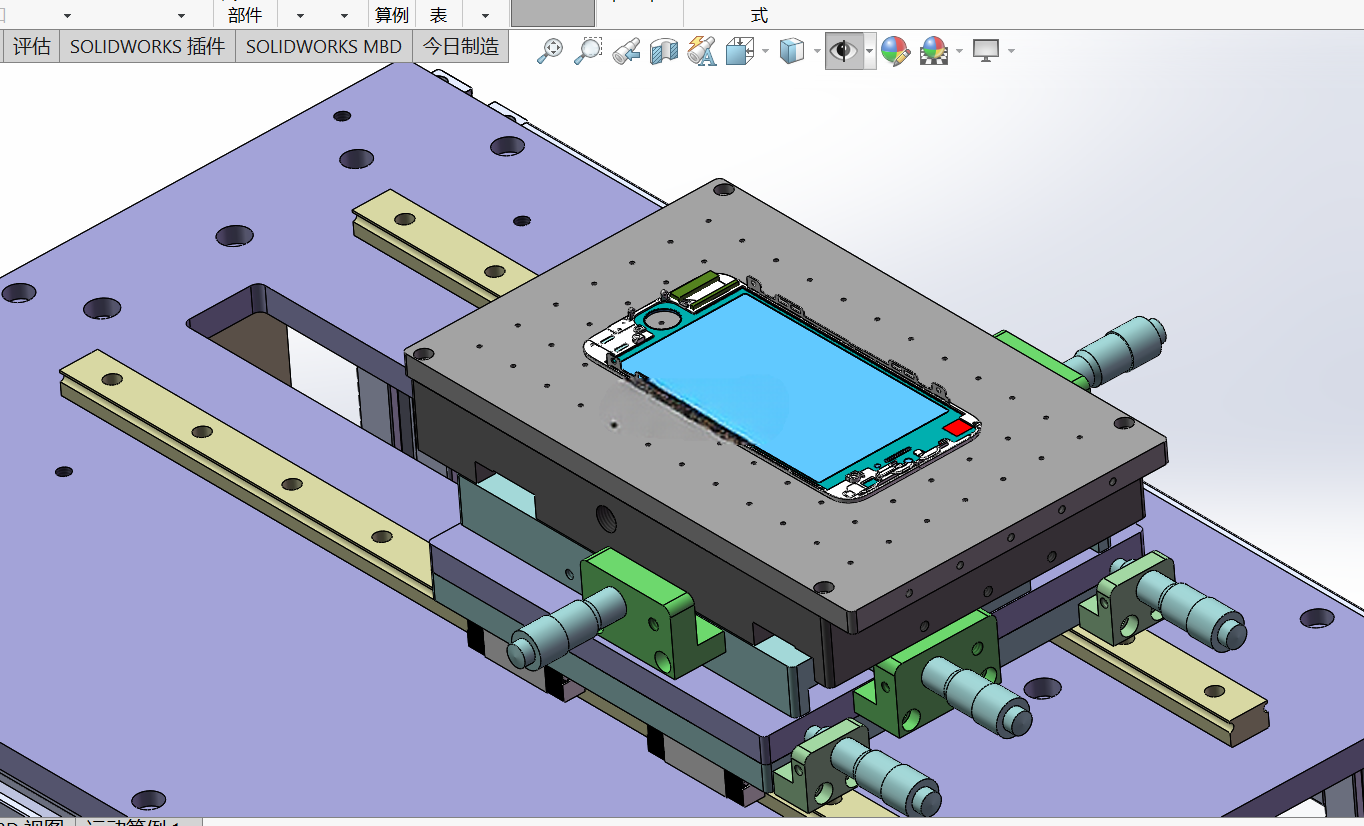

　　机架顶部的安装平板采用6061铝板加工而成，平板上按照功能分区加工了多组安装孔位，中间区域预留的长条形通槽是为了避让屏幕分离过程中排线的走位，避免排线被平板剐蹭，平板两侧的平行直线导轨上安装了可滑动的吸盘安装座，吸盘采用丁腈橡胶材质，盘面直径根据常见手机屏幕尺寸设计为80mm，真空通路通过板内预埋的气路连接到手动控制阀，作业时只需要将手机屏幕正面朝下放置在吸盘上，扳动阀门即可形成负压牢牢吸住屏幕中框，不需要额外外接大型真空源，适配小型维修工位的气源条件。

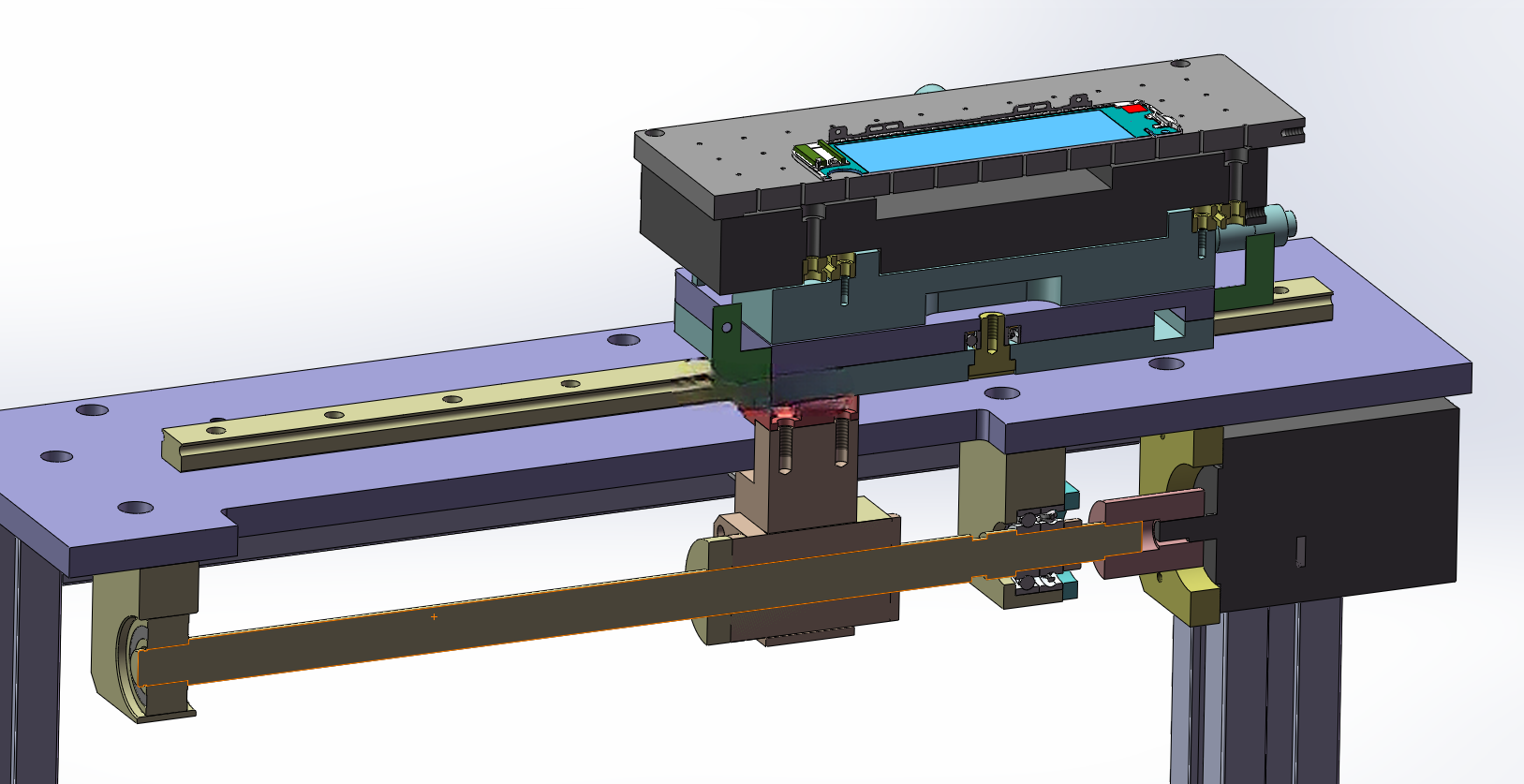

　　这套结构最核心的设计点在于吸盘安装座与导轨滑块之间的角度调节机构，采用钢珠与环形槽配合的分度结构，维修人员可以根据不同机型的屏幕开胶位置、排线走向，在0到30度的范围内灵活调整吸盘平面与工作台面的夹角，调整到位后通过侧面的旋转螺钉锁紧，锁紧后的结构刚性可以承受最大50N的分离拉力，不会出现角度滑移。相比市面上固定角度的分离工装，这种可调结构能够让维修人员找到最适合的施力角度，沿着屏幕与中框之间的胶层缝隙均匀发力，大幅降低拆屏过程中屏幕碎裂、排线扯断的概率。设备的整体外形尺寸控制在长450mm、宽350mm、高400mm的范围内，占地面积不到0.2平方米，完全可以放在常规的维修工作台上使用，不会占用过多操作空间，安装时只需要将四个脚杯放置在台面上，调整水平后连接好手动真空阀的气路即可投入使用，不需要复杂的地脚固定或者接线作业。整套装置的所有零部件都采用模块化设计，吸盘磨损后可以单独更换，导轨滑块采用标准件，后期维护不需要定制特殊配件，气路接头全部采用快插结构，维修人员可以自行完成易损件的更换。

　　在实际作业流程中，维修人员先根据待修手机的尺寸调整两个吸盘安装座的间距，将加热软化胶层后的手机放置在吸盘上，调整好吸盘吸附位置后开启真空固定，再根据屏幕开胶的起始位置调整吸盘的倾斜角度，之后就可以用塑料撬片沿着缝隙逐步分离屏幕，整个过程中屏幕始终被吸盘均匀吸附承托，不会因为局部受力过大出现碎裂，角度可调的结构也能让维修人员避开排线位置施力，对于不同厚度、不同屏幕曲率的手机都有不错的适配性，相比传统的手持吸盘作业，这套工装能够将单台手机的拆屏时间缩短近40%，同时把拆屏良率提升到95%以上，非常适合小型维修门店、售后返修点这类批量不大但机型繁杂的作业场景。
