悬挂链红外工业烘烤设备结构设计

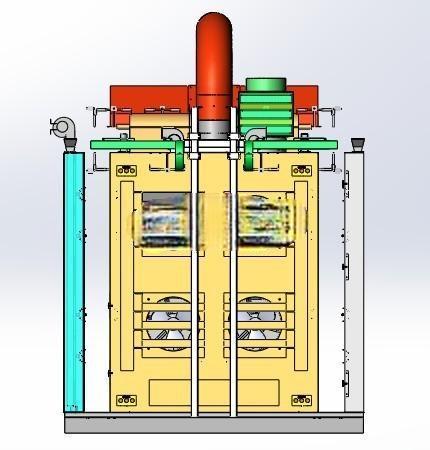

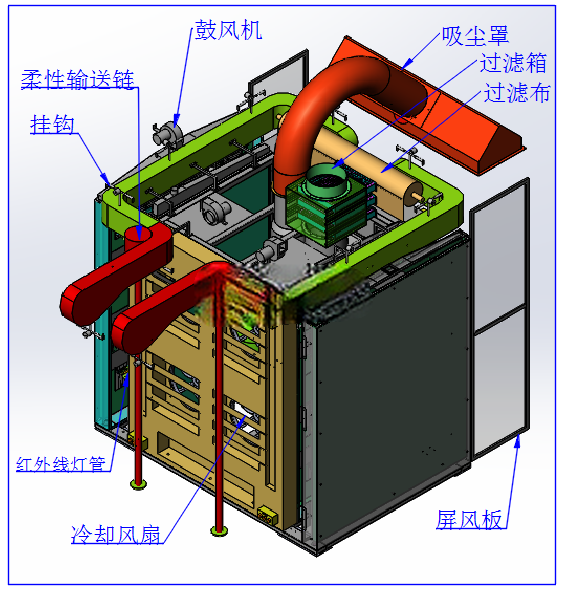

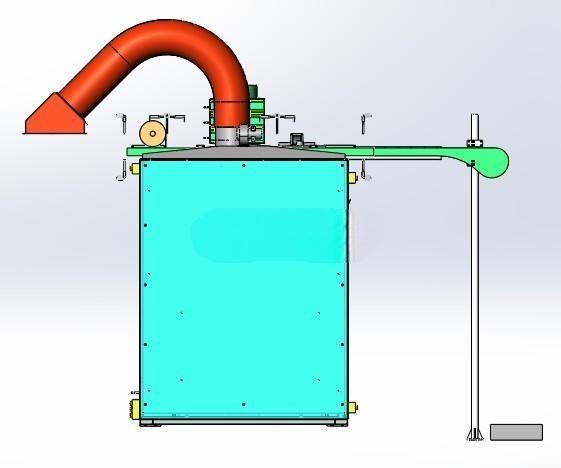

　　这款悬挂链红外烘烤设备主要面向连续式表面涂装生产线场景，适配中小尺寸五金件、塑胶件的喷漆后流平、烘干固化工序，可直接对接上游喷涂工位与下游冷却下料工位，适配节拍化连续生产需求，无需额外配置工件转运工装，能大幅降低涂装线的工件周转人力投入。设备整体采用立式双工位腔体布局，主体框架采用方通焊接拼接结构，外封板采用冷轧板折弯成型后做防锈喷涂处理，腔体内部铺设保温岩棉层减少热量外溢，降低生产过程中的热能损耗。设备沿工件输送方向依次划分喷涂区、红外烘干区、冷风冷却下料区三个功能段，各功能段之间设置软质隔热风帘减少区间温度串扰，保证各段工艺参数独立可控。

　　喷涂区配置大斜度吹风除尘结构，可在工件进入喷位前吹除表面附着的浮尘，避免漆点瑕疵；可抛弃式过滤棉布附收集盒布置在喷位侧下方，用于吸附过喷漆雾，减少废气直排，同时方便日常维护更换；喷枪活动式挂架可根据工件尺寸调整喷枪位置与喷射角度，适配不同规格工件的喷涂需求；区域内设置三色作业报警灯，可直观反馈设备运行、故障、待料状态，方便现场操作人员快速响应。

　　烘干区采用红外中波灯管作为主加热元件，单支灯管功率1KW，单侧腔体布置32支灯管，分两组独立控制，可根据工件工艺需求选择开启灯管组数，实现分组温度调节与开关控制，适配不同涂料的固化温度曲线；腔体内部配置可调式烘干区域隔断，可根据工件长度调整烘干有效行程，减少无效加热空间；送风加热系统采用顶部送风、两侧回风的循环风路，配合腔体内置的导流板保证腔体内温度均匀性，避免出现局部温度过高导致的漆膜烤焦、温度过低导致的固化不完全问题；活动式维修罩设置在腔体侧部，无需拆解整体封板即可完成内部灯管更换、风路清理等维护操作，缩短设备停机维护时长。

　　冷风下料区配置上吹式风向冷却工件，可快速降低工件表面温度，方便后续工序取件；抽废气风罩布置在区域顶部，可抽除冷却过程中挥发的残留溶剂废气，改善车间作业环境；工件取下感应装置可在工件取走后反馈信号给输送系统，避免空链无效运行；上下急停装置沿输送线两侧布置，方便现场人员在紧急情况下快速触发停机。输送部分采用旋吊式输送机配合可伸缩吊钩，可根据工件悬挂需求调整吊钩长度，适配不同吊挂高度的工件；控制箱搭载旋吊式触摸屏显示器，可实时显示、调整各段温度、输送速度、报警信息等参数，操作界面直观，方便现场工艺人员快速调整生产参数。设备安装时需预留顶部排风管道对接位置、侧部维护操作空间，底部需做水平校准保证输送链运行顺畅，进线电源需匹配设备总功率配置相应线径的电缆与保护开关，设备整体可直接集成到现有悬挂链涂装生产线中，也可作为独立烘烤单元配合上下料机构使用。
