多工位连续式包胶作业设备结构设计

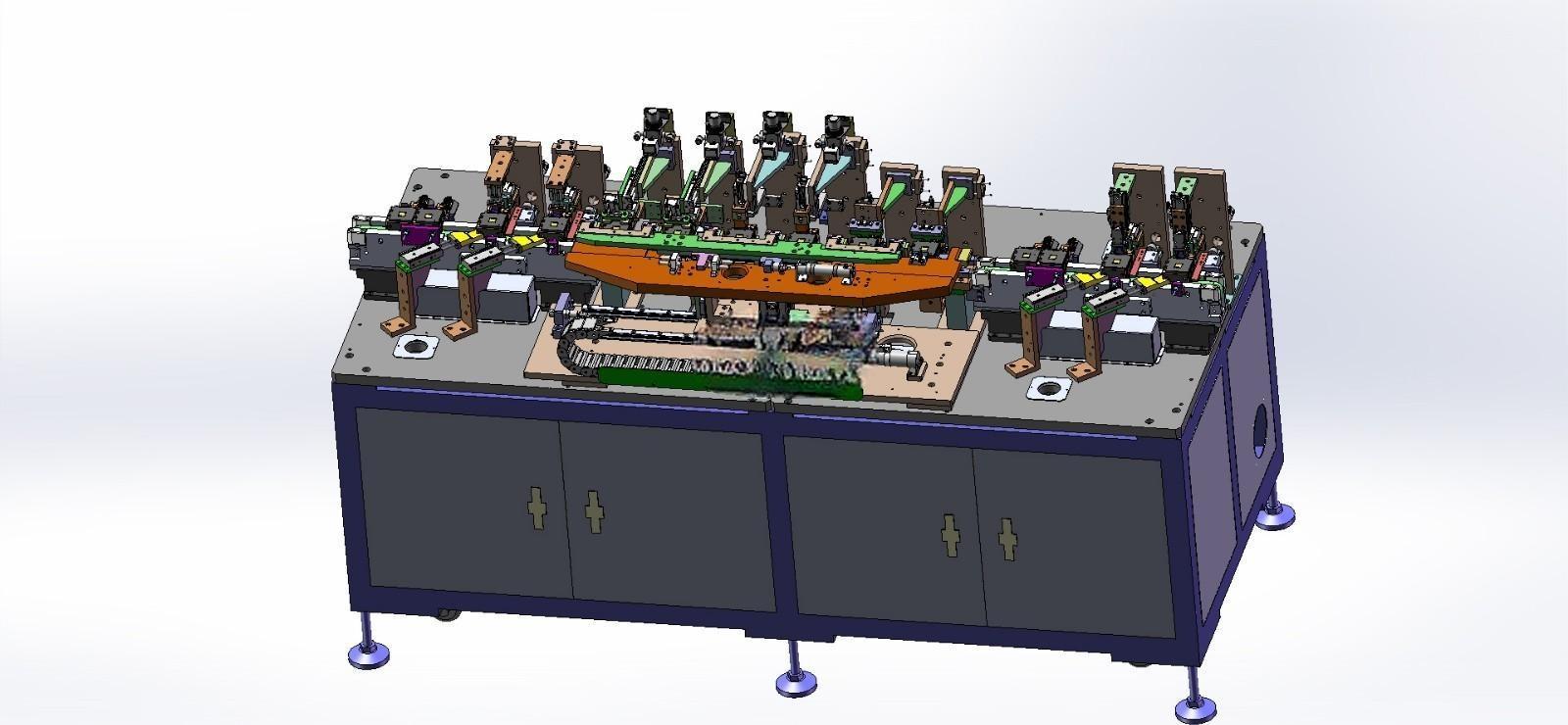

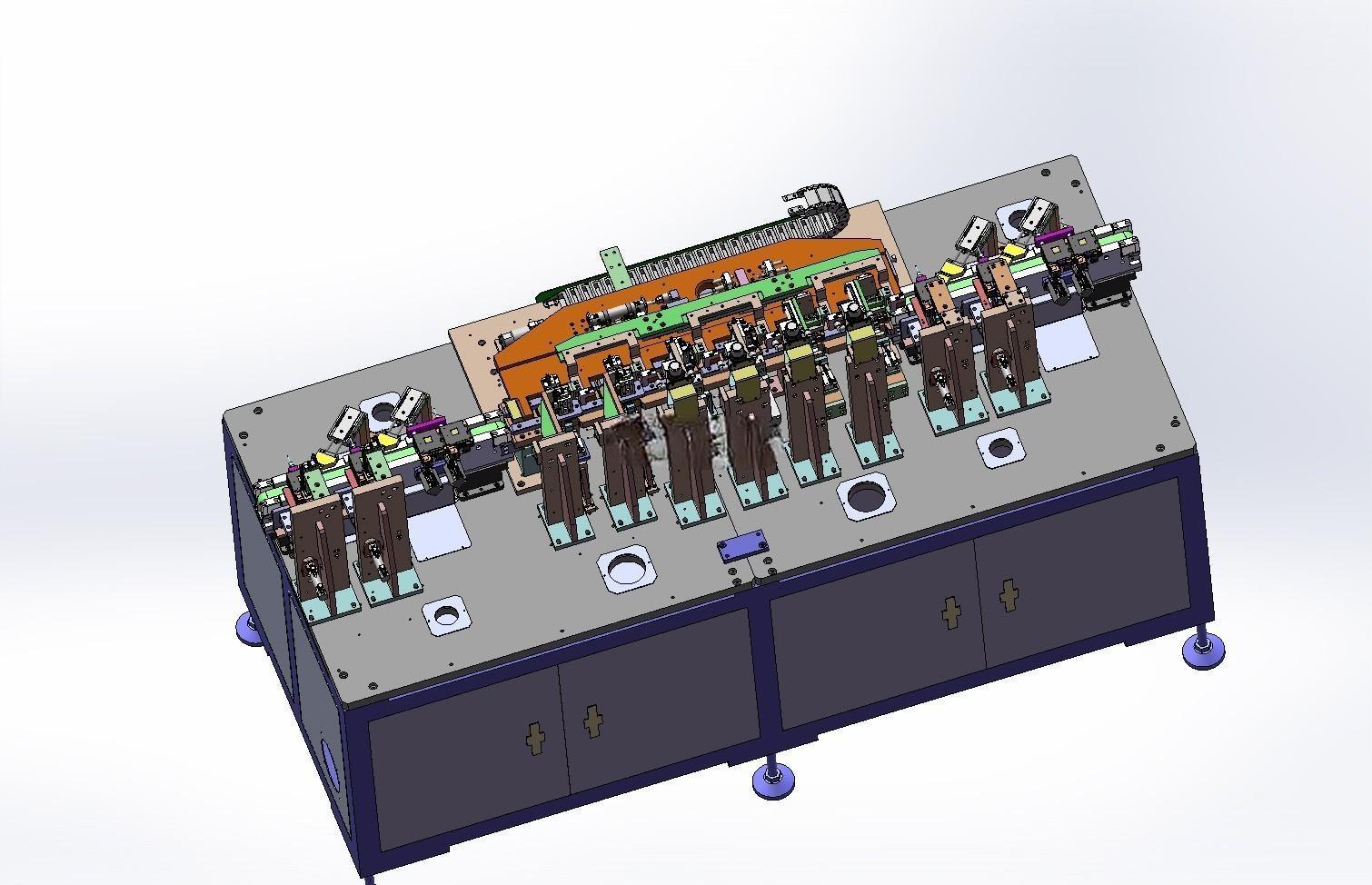

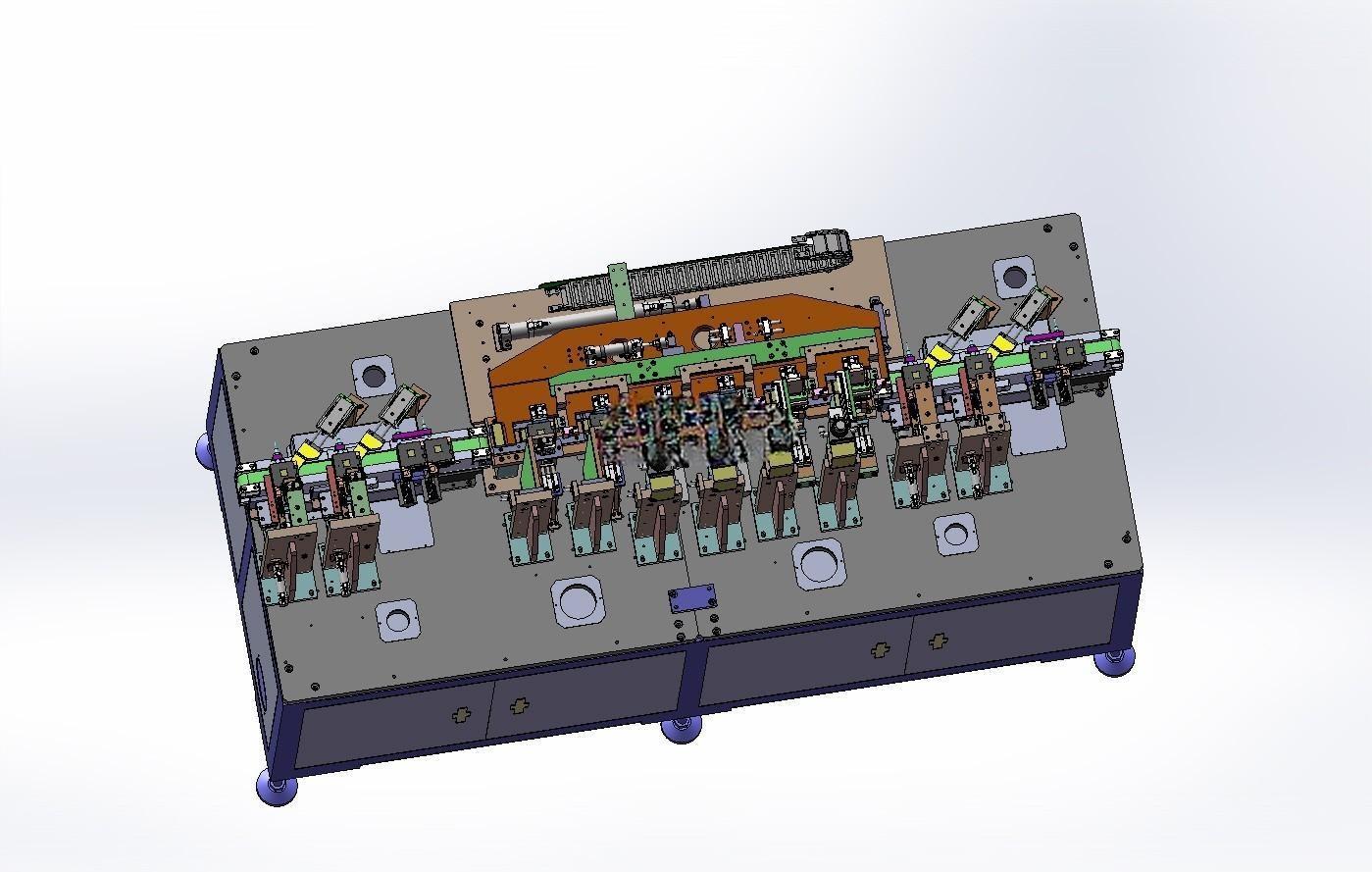

　　在3C电子、汽车零部件、小型五金件的批量包胶加工场景里，传统单工位包胶设备往往面临上下料等待时间长、胶层贴合对位精度波动大、不同工序间工件转运磕碰导致不良率攀升的问题，这款连续式包胶设备正是针对这类产线痛点做的结构落地设计。从实际产线布局的安装边界来看，设备整体采用一体式柜式机架结构，底部配置可调脚杯与辅助移动脚轮，机架主体的安装占地控制在长1.8米、宽1.2米、高1.6米的区间内，不需要额外做地基预埋，直接在平整的环氧地坪车间即可完成部署，机架下部的封闭柜体可以容纳电气控制元件、气源处理组件以及胶料暂存工位，避免车间浮尘、加工碎屑落入核心传动区域，降低日常维护的频次。

　　设备的功能模块拆分完全匹配连续包胶的全工序流程，核心的输送机构采用环形同步带搭配定位载具的设计，载具可以根据待包胶工件的外形做快换调整，输送过程中通过侧边的定位销与光电传感器做二次位置校准，保证每个工件抵达作业工位时的位置重复精度控制在±0.05mm以内，不会出现工件偏移导致的包胶错位、胶边溢出的问题。沿输送路径依次排布的多组作业单元，集成了吸胶、送胶、压合、胶边修整的全套功能，其中吸胶机构采用真空吸附搭配微量角度浮动的设计，在拾取胶膜时可以自适应胶膜的微小形变，避免硬接触导致胶膜褶皱、拉扯变形；送胶机构采用伺服驱动的滚轮送料结构，送胶长度的控制精度可以达到0.1mm，针对不同宽度、不同厚度的胶料，只需要调整滚轮间隙与送料步进参数即可快速适配，不需要更换整套送料组件。

　　移动机构采用双直线导轨搭配伺服丝杆的传动组合，负责带动压合作业头在不同工位间做精准位移，压合头配置了压力传感器，可以根据包胶工艺要求实时调整压合力度，避免压力过大导致工件变形、或者压力过小导致胶层贴合不牢出现脱胶问题。从设计思路上，这款设备没有采用复杂的多设备串联布局，而是把所有包胶相关的工序整合到同一台设备的机架平台上，工件从一端上料后，随着输送机构的步进移动，依次完成所有包胶工序，最后从另一端完成下料，整个作业过程不需要人工中间转运，单台设备的作业效率可以达到传统单工位包胶设备的3倍以上。

　　设备的操作面板设置在机架前端的侧方位置，操作人员站在设备正面即可完成参数调整、异常复位的操作，不需要绕到设备侧方，符合车间人机工程的操作要求；各个作业模组都采用了快拆式的安装结构，当需要更换产品型号做设备调试时，只需要更换对应的定位载具、调整压合头的位置参数，整个换型时间可以控制在20分钟以内，适配多品种小批量的生产需求。在气源与电气布线的设计上，所有管线都通过坦克链做规整收纳，不会出现管线外露拉扯、被运动部件剐蹭的问题，气源入口配置了三级过滤组件，可以过滤掉压缩空气中的水分、油分与杂质，保证气动元件的使用寿命；电气元件的排布预留了足够的散热空间，长时间连续作业时柜内温度不会超过元件的额定工作温度范围，避免高温导致的元件故障停机。针对包胶过程中可能出现的胶料废料，设备在每个作业工位下方都设置了废料收集溜槽，裁切产生的废胶边会顺着溜槽落入下部的废料收集盒，不需要操作人员频繁清理作业台面，也避免废胶落入传动机构导致的卡滞问题。
