可调行程四立柱切水口工装设备

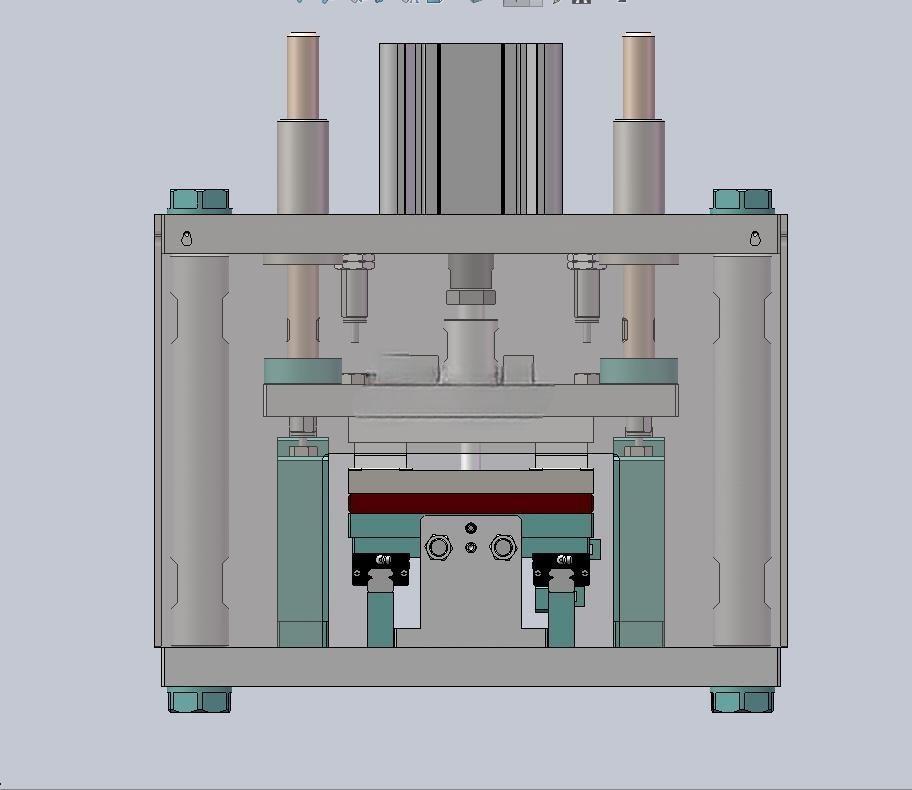

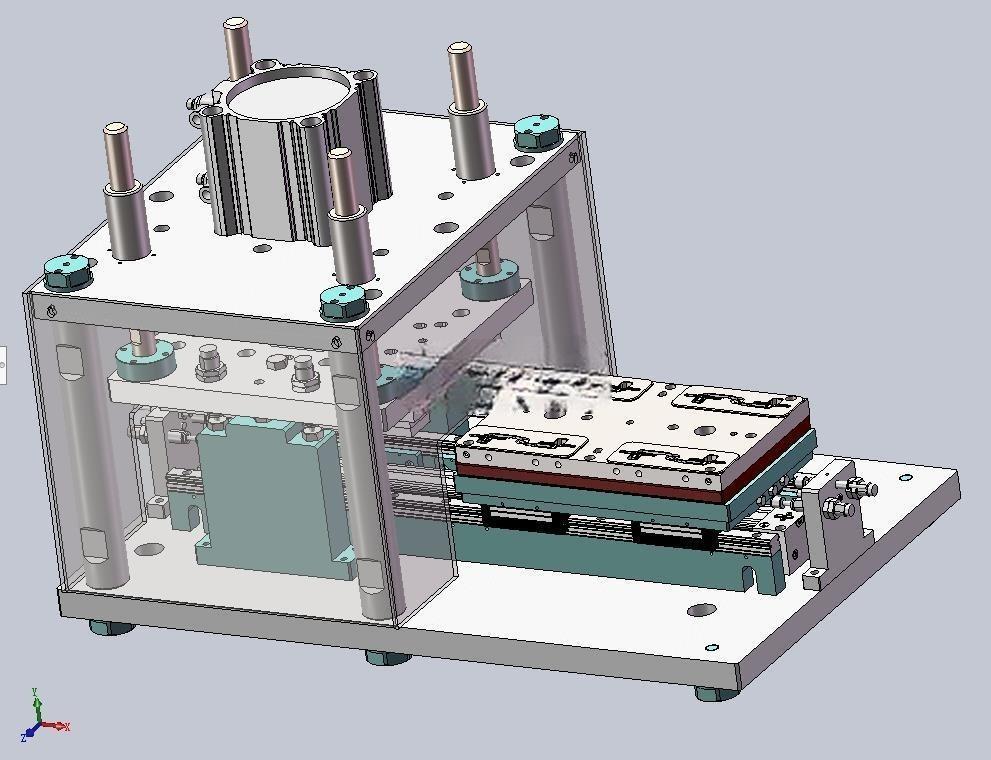

　　设备整体采用四立柱导向架构，四根镀铬光轴作为上下模的运动导向件，相比双立柱结构，抗偏载能力更强，裁切过程中上下模平行度偏差可控制在0.02mm以内，避免出现切口歪斜、切不断、拉伤塑件表面的问题，上模安装板预留标准气缸安装位，可根据裁切所需冲切力选配不同缸径的标准气缸，气源接口采用快插式设计，现场接入0.5-0.7MPa的压缩空气即可完成驱动，无需额外配置液压站，设备整体占地空间小，底部安装可调脚杯，可直接放置在标准工作台面上使用，无需额外做地基固定，移位调整仅需松开脚杯锁紧螺母即可推动设备换位，适配多产线灵活调配的生产需求。在注塑件后处理工序中，水口裁切是量产环节绕不开的工位，传统手工剪水口存在切口一致性差、人力成本高、裁切效率低的问题，这款四立柱结构的切水口设备，正是针对中小尺寸注塑件批量去水口需求开发的专用工装，适配3C电子小壳体、日用塑料配件、小型注塑结构件的生产线旁裁切作业，可直接对接注塑机出料端，也可作为独立工位放置在流水线旁完成工序作业。

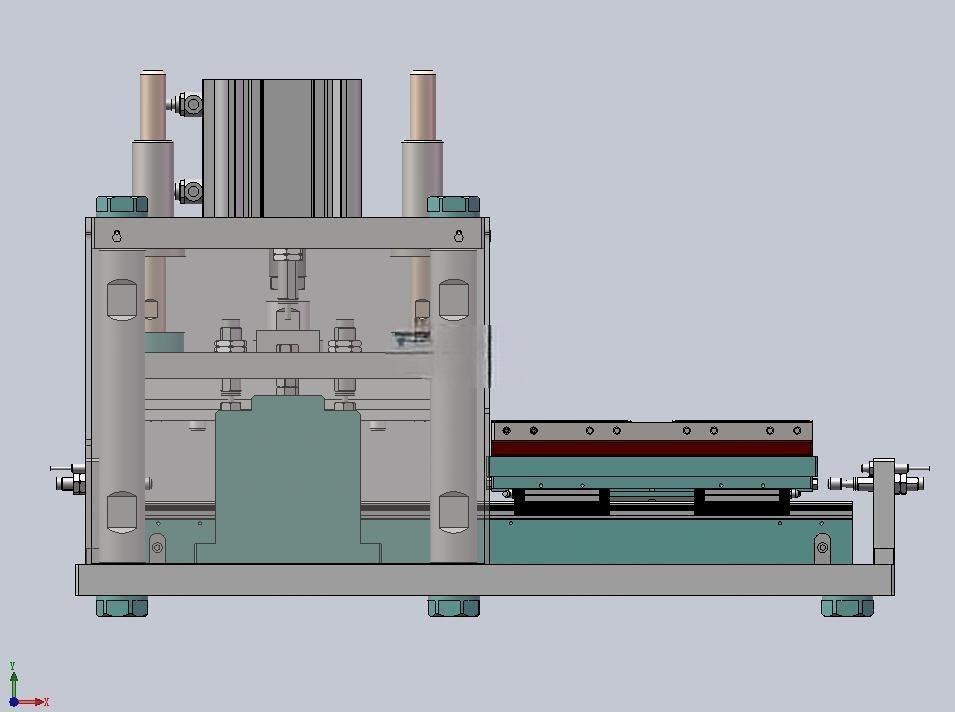

　　设备的下模部分采用滑台式结构，裁切治具安装在滑动平台上，平台通过线性导轨导向，操作人员可将滑台拉出至安全位置完成塑件上下料，避免伸手进入模区造成安全隐患，滑台到位后设置机械限位与缓冲组件，保证每次送料位置重复定位精度满足裁切要求，不会出现位置偏移导致的切坏产品问题。治具更换采用快锁式结构，无需拆卸大量螺丝，仅需松开侧边的快速压块即可完成治具整体更换，单款治具更换时间可控制在5分钟以内，切换不同产品生产时无需对设备整体做重新调校，仅需更换对应治具、调整气缸行程限位即可适配新产品的裁切需求，气缸行程配备可调限位结构，可根据不同产品的水口高度、裁切深度需求调整冲头下行的终点位置，行程调节精度可达0.1mm，既保证水口完全切断，又不会因为下行过深压伤塑件本体。

　　从结构设计逻辑来看，这款设备优先考虑了现场使用的维护便捷性，所有导向轴、导轨部位都预留了润滑注油孔，日常保养仅需定期加注润滑脂即可，无需拆解设备结构；电气控制部分采用集成式阀岛安装在设备侧方，所有气路走线都做了内置防护，避免生产现场的塑料碎屑、灰尘进入气路造成阀件卡滞；上下模的冲切部位设置了透明防护挡板，既不观察裁切状态，又能防止裁切过程中水口碎屑飞溅伤人。设备的安装边界尺寸控制在长600mm、宽400mm、高550mm以内，整体重量不超过80kg，对安装场地的承重要求极低，普通防静电工作台、木质工作台都可承载，不需要专门的重型安装台架。

　　在实际生产应用中，这款设备单工位裁切节拍可达1.5秒/件，相比手工裁切效率提升4倍以上，裁切后的切口平整无毛刺，可省去后续人工修毛边的工序，针对不同材质的注塑件，比如ABS、PP、PC材质的小件，都可通过调整气缸压力、更换对应刀口材质的治具来适配，不需要改动设备主体结构。设备的上模安装板做了通用化的T型槽设计，不同规格的冲切刀模都可直接通过T型螺栓固定，不需要重新打孔加工安装位，下模滑台也预留了多组安装螺孔，不同外形的治具都可直接锁附，最大化提升设备主体的通用适配性，减少企业在多产品生产时的设备投入成本。
