可调孔距型材钻孔加工设备结构

　　在门窗型材加工、工业铝型材深加工、钢结构型材预制的车间场景里，不同批次型材的钻孔孔位、孔距往往存在差异化要求，传统单孔位钻床需要反复挪动型材、重新划线定位，不仅装夹辅助时间占比高，还容易因多次装夹带来孔位同轴度、孔距公差超差的问题，这款型材钻孔设备的设计初衷就是解决这类多规格型材批量钻孔的装夹与定位痛点。从实际加工用途来看，该设备可适配矩形管、角铝、槽铝等多种截面的长条型材，完成沿型材长度方向的等距或不等距钻孔作业，无需在单批次加工中反复拆卸装夹工件，能大幅降低操作工的重复劳动强度。

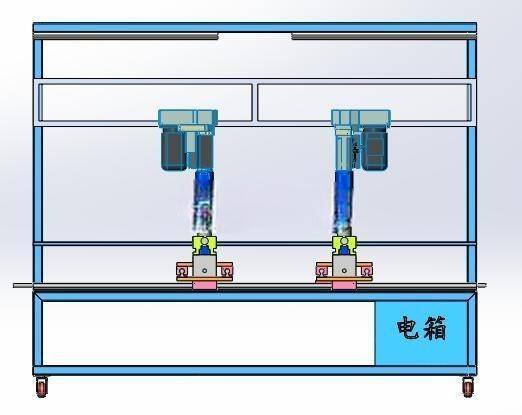

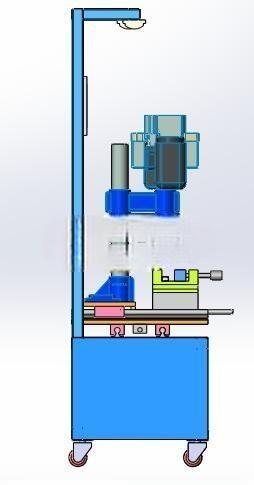

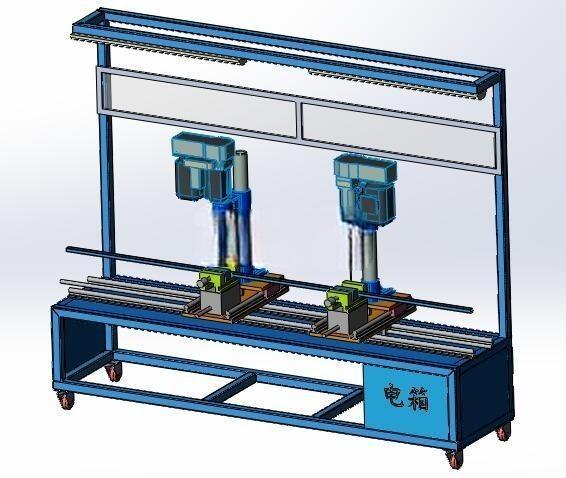

　　设备的功能设计上，采用双钻孔工装搭配独立夹紧工装的组合结构，两个钻孔单元可沿横向导轨独立调整位置，调整时可通过导轨侧的刻度标尺快速定位，锁紧后即可固定孔距参数，适配从几十毫米到数百毫米区间内的孔距加工需求；夹紧工装设置在钻孔工位的进料侧，采用侧向压紧与端面定位结合的方式，可根据型材截面高度调整压块的上下位置，避免钻孔过程中型材出现窜动、振颤，保障孔壁的粗糙度与孔径精度。设计思路层面，整体采用立式悬臂的布局结构，将钻孔动力头布置在悬臂的横向滑台上，下方的工作台预留了足够的型材送进空间，长条型材可沿工作台的导向条持续送进，完成长尺寸型材的多工位连续钻孔；底座部分采用整体焊接的箱式结构，内部预留了电控元件与冷却管路的安装空间，底部配置可调脚轮与支撑脚，方便设备在车间内转场移位，移位到位后可通过支撑脚调平设备，抵消地面不平整带来的加工误差。

　　从安装边界与外形尺寸来看，设备整体占地面积控制在小型加工设备的常规区间，宽度方向预留了操作侧的安全距离，悬臂伸出长度覆盖最大加工孔距的调整范围，工作台高度符合人体站立操作的 ergonomic 要求，操作工无需过度弯腰即可完成型材装夹、位置调整、钻孔进给的操作；设备后侧预留了电源接口、冷却系统接口的安装位置，可直接对接车间现有压缩空气管路或电力供给，无需额外改造车间基础设施。

　　在实际加工适配性上，钻孔动力头的进给行程可根据型材壁厚调整，避免钻穿型材后行程过大碰伤工作台面，夹紧工装的压块采用聚氨酯材质包覆，防止装夹过程中刮伤型材的表面氧化层或涂装层，对于表面质量要求高的装饰类型材也能适配；两个钻孔工装可单独控制启停，当仅需要单孔加工时，可关闭其中一个动力头，作为单工位钻床使用，拓展了设备的加工适用范围。结构细节上，横向滑台采用线性导轨搭配丝杠传动的结构，调整孔距时转动手轮即可实现精准位移，锁紧机构采用偏心压块结构，无需借助扳手即可快速完成滑台锁紧，减少孔距调整的辅助时间；工作台面设置了可拆卸的导向条，可根据型材的截面宽度更换不同厚度的导向条，保障型材送进过程中的直线度，避免孔位出现偏斜。设备的操作控件集中布置在悬臂的侧方，操作工站在装夹工位即可触达所有控制按钮，无需往返设备两侧操作，进一步优化了加工操作的动线，减少单工件加工的循环时间。
