锁芯疲劳度自动检测设备结构设计

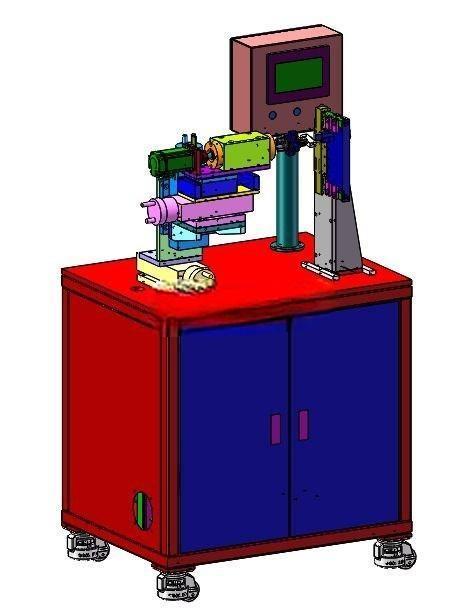

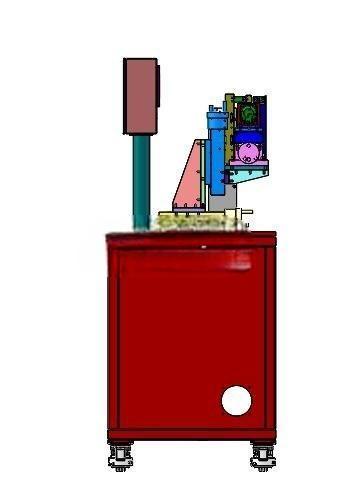

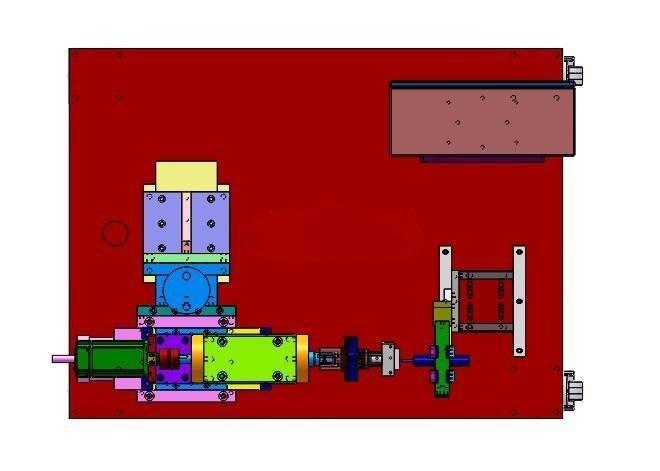

　　在锁具制造的成品终检环节，传统人工暴力测试锁芯开关寿命的作业模式，长期存在测试力度一致性差、单工位测试节拍长、不良品误判漏判率高的痛点，人工反复施力的过程中还容易因操作力度失控造成合格锁芯的意外报废，拉高生产端的物料损耗成本，这套锁芯自动检测设备正是针对锁具生产车间的终检工位需求开发的专用检测工装。整套设备的安装底板采用整块矩形钢板加工，底板上预留了成排的安装螺纹孔与定位销孔，所有功能组件均通过螺栓与定位销固定在底板上，无需额外焊接支架，现场安装时只需将底板通过膨胀螺栓固定在标准检测工作台台面上即可，整体安装边界控制在长800mm、宽600mm的矩形区域内，总高度不超过350mm，不会占用过多车间工位空间，适配现有生产线的工位布局。

　　设备的测试执行端采用丝杆搭配压力传感器的传动方案，替代人工施力的动作，丝杆传动的进给速度、推拉力度均可通过参数精准调整，能够完全模拟锁芯实际使用过程中的插拔、旋转受力状态，反复执行开关动作完成锁芯疲劳度测试，测试过程中压力传感器会实时采集每一次动作的受力数值，一旦出现锁芯卡滞、受力超出阈值的情况会自动触发停机标记，避免无效测试循环。整套设备的动作逻辑由PLC统筹控制，从锁芯上料定位、测试动作执行、不良品判定到测试完成复位的全流程无需人工频繁干预，操作人员仅需完成待检测锁芯的上下料操作即可，单工位可同时兼容多批次同规格锁芯的连续测试，相比人工测试模式能够大幅压缩单只锁芯的测试时长，同时减少人工重复操作带来的人力成本消耗。

　　设备的定位夹具部分采用快换式结构设计，针对不同尺寸规格的锁芯产品，仅需更换对应的定位镶块即可快速切换测试型号，无需重新调整整套传动组件的安装位置，夹具的定位基准与锁芯的装配基准完全重合，能够避免定位偏差造成的测试数据失真。传动组件的导轨副采用密封式设计，能够阻挡车间环境中的金属碎屑、粉尘进入导轨运动面，延长日常维护周期，所有气管、线缆均沿底板侧面的走线槽规整排布，避免运动过程中出现线缆剐蹭、拉扯的故障。在测试工位的侧边预留了检测工位的扩展安装位，后续可根据产能需求加装视觉检测模块，同步完成锁芯外观瑕疵的检测，无需额外新增独立检测设备。

　　设备的电控元件集中安装在底板后侧的独立安装区域，与机械运动区域完全分隔，避免测试过程中产生的振动影响电控元件的连接稳定性，操作按钮集中布置在设备前端的操作侧，符合人体工学操作高度，操作人员无需俯身即可完成参数调整、启停操作。这套设备的结构设计充分考虑了锁具生产车间的实际使用环境，所有外露零部件均采用防锈处理，适配车间多粉尘、多金属碎屑的工况，传动部位的润滑点预留了集中注油接口，日常维护时无需拆解设备即可完成润滑保养，降低后期运维的工作量。
