3C产线用探针台测试设备结构设计

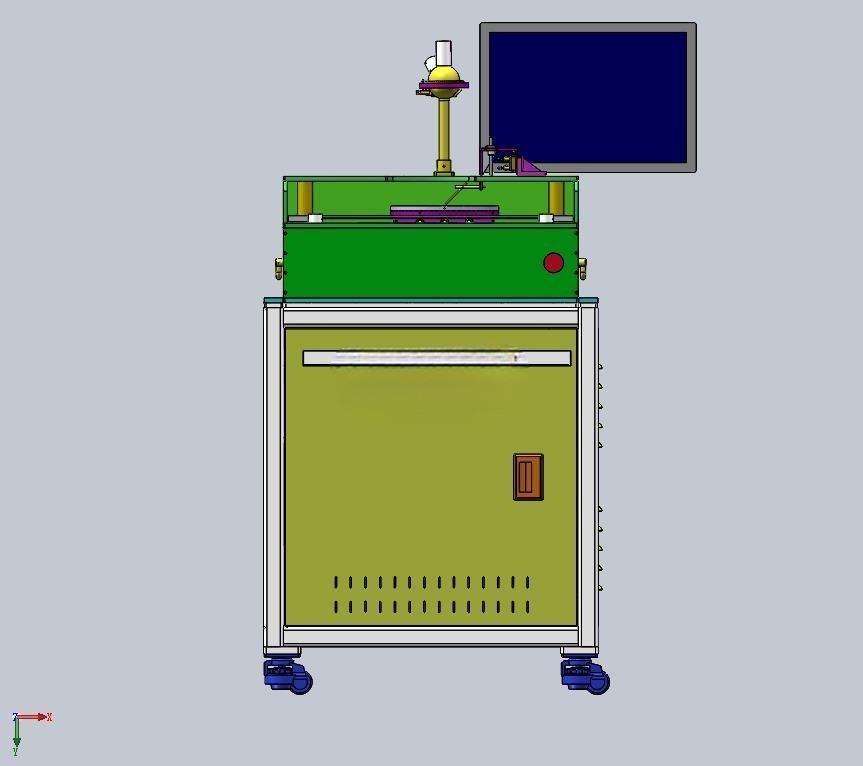

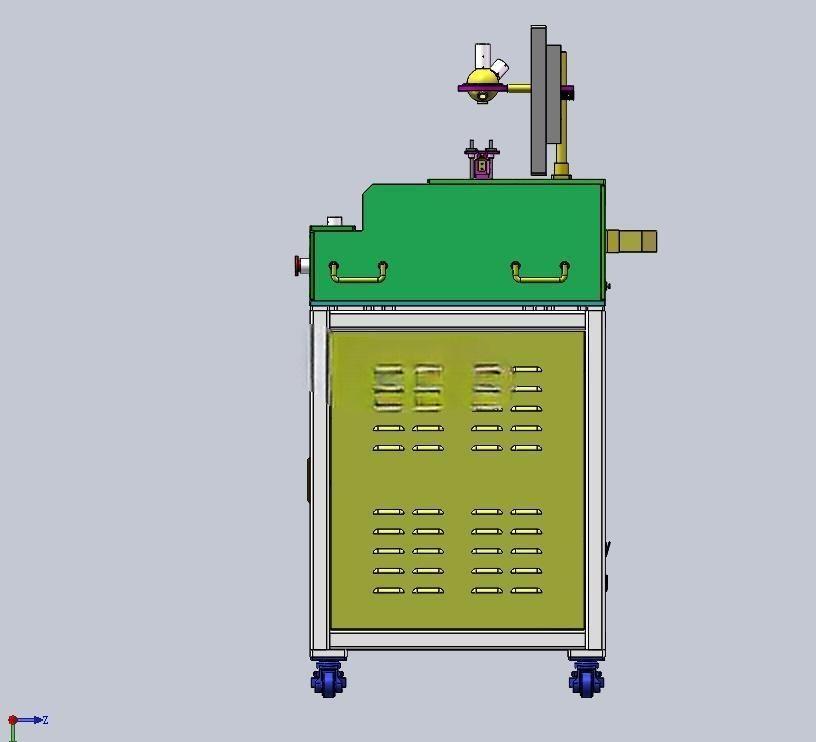

　　这套探针台测试设备主要面向3C消费电子制造领域的产线检测工位布设，核心承担PCBA、精密电子模组等被测对象的电性能导通、功能参数验证类测试工序，可直接嵌入现有流水线体作为在线检测工位使用，也可独立部署作为离线抽检、返修验证的专用检测载体。设备整体采用分层式机架结构，底部为带脚轮与可调支撑脚的柜体段，柜体内部预留充足的电气元件、测试主控板卡、气源处理组件的安装空间，柜体侧面开设散热通槽与维护门，兼顾内部元件的散热需求与日常运维的操作便利性，柜体底部的脚轮带刹车结构，方便设备在车间内转场移位，调平支撑脚可在设备就位后锁紧，抵消地面不平整带来的机架晃动问题，保证测试过程中探针与被测点位的对位精度不受外界振动干扰。

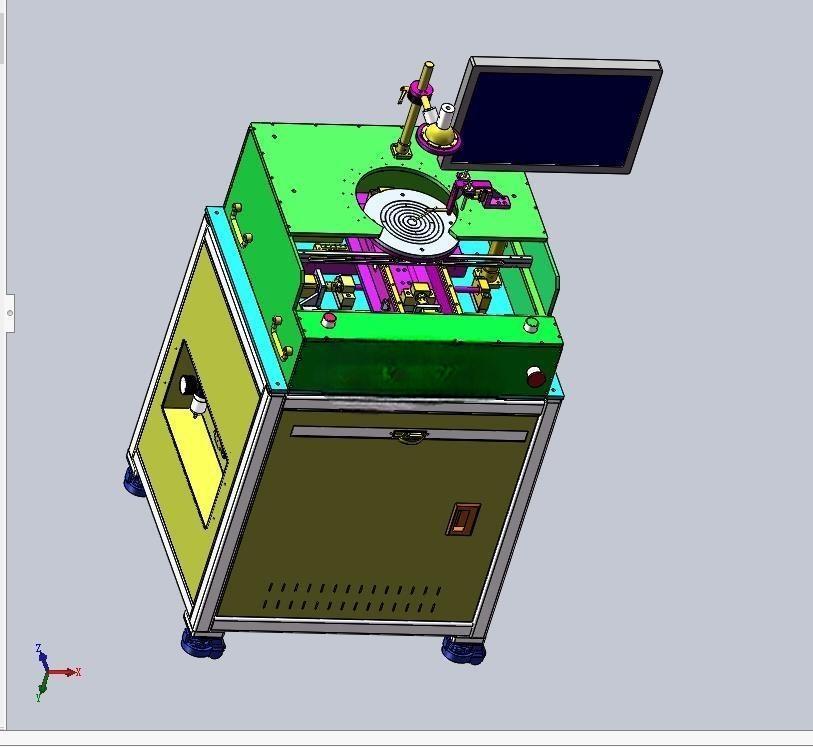

　　设备上层为测试作业平台段，平台台面做硬质阳极氧化处理，耐磨抗刮，可承载多批次被测产品的工装夹具安装需求，台面上集成了被测对象多维调整模组与探针调整模组，其中被测对象调整模组可实现X/Y/Z三个直线方向的微调以及小角度的回转调整，适配不同尺寸、不同点位布局的被测产品装夹定位，探针调整模组支持单组探针的独立升降、角度偏转与XY向位置微调，可针对不同引脚间距、不同排布形式的测试点位快速调整探针位置，无需重新制作整套测试工装，大幅缩短不同产品切换时的换型调试时间。

　　设备顶部配置了状态警示灯，可通过不同颜色灯光直观反馈设备运行状态、测试合格/不合格结果，方便现场操作人员快速识别工位状态；台面侧方挂载的显示终端可实时显示测试参数、测试结果统计、故障报错信息，操作人员无需额外外接显示设备即可完成测试参数设置、测试结果查看的全流程操作。从安装边界来看，设备整体占地尺寸适配车间标准工位的布设要求，宽度控制在常规单人操作工位的合理范围内，操作人员可在设备正面完成上下料、参数调整、异常处理的全部操作，无需额外预留侧面操作空间；设备高度符合人体工程学设计，作业台面高度匹配操作人员站立操作的舒适区间，长时间作业不易产生疲劳。

　　在结构设计逻辑上，整套设备优先保证测试过程的定位稳定性，所有调整模组均采用带锁紧结构的精密滑台，调整到位后可通过锁紧手柄固定位置，避免测试过程中因滑台窜动导致探针偏移、测试数据失真的问题；测试区域周边预留了安全防护的安装位，可根据产线需求加装光栅防护、安全防护罩等组件，避免操作人员误触测试区域引发安全事故。气路与线路全部采用内置式走线布局，沿机架铝型材的内置槽布设，外部无裸露管线，既避免车间生产过程中管线被剐蹭损坏，也让设备整体外观更整洁，减少积灰死角，方便日常清洁维护。针对3C行业产品迭代快、测试需求多变的特点，设备的测试台面预留了通用安装孔位矩阵，不同产品的专用装夹工装可通过标准螺栓直接固定在台面上，无需对台面进行二次加工，配合探针模组的可调设计，可覆盖绝大多数中小型3C电子模组、电路板的测试需求，设备复用率远高于传统的专用测试台架。设备的框架采用标准工业铝型材拼接组装，加工与装配难度低，后期如果需要扩展功能、调整结构尺寸，可直接拆解铝型材重新拼接，无需整体报废重做，有效降低产线的设备投入成本。
