线盒螺母铁片自动装配装载设备

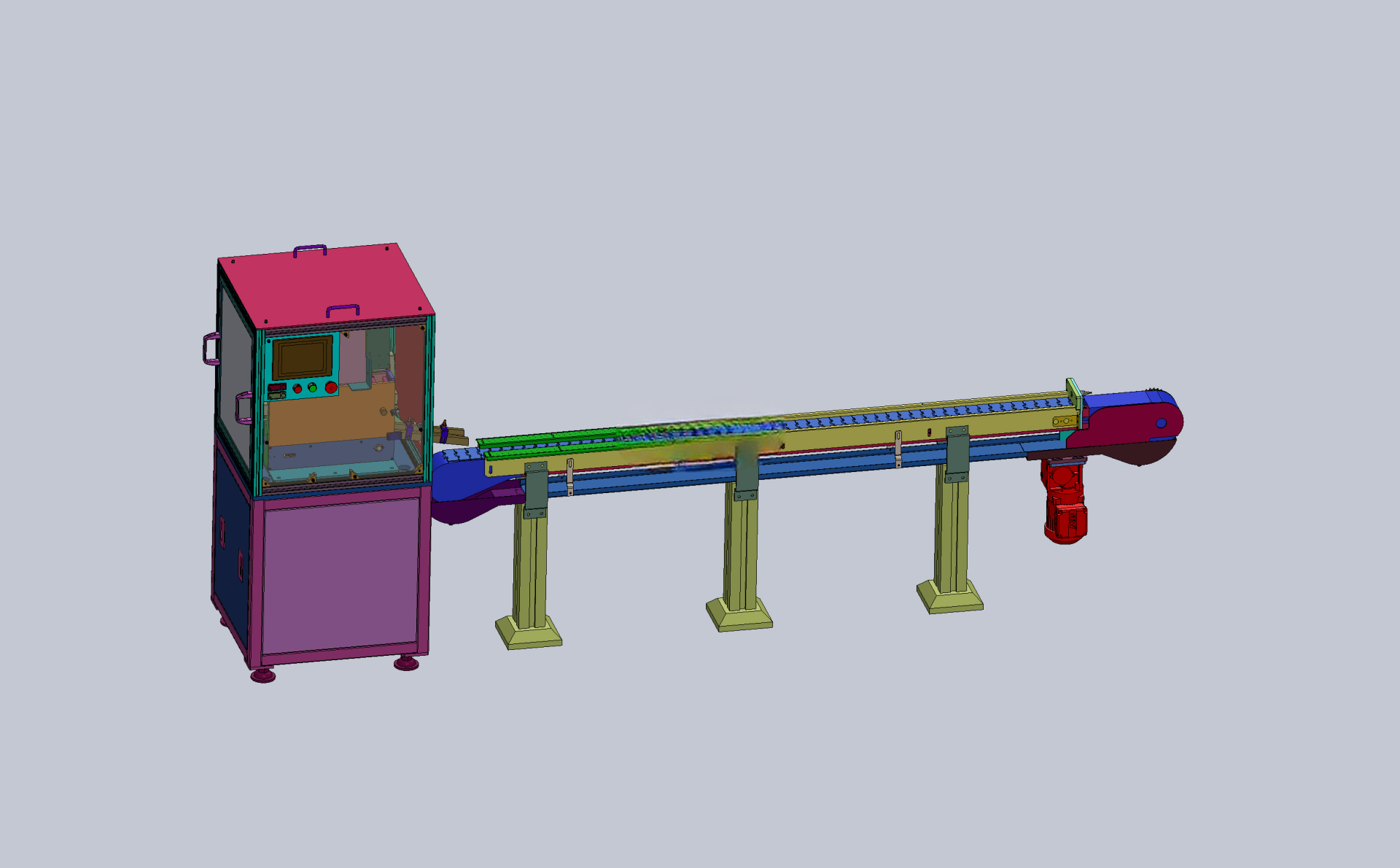

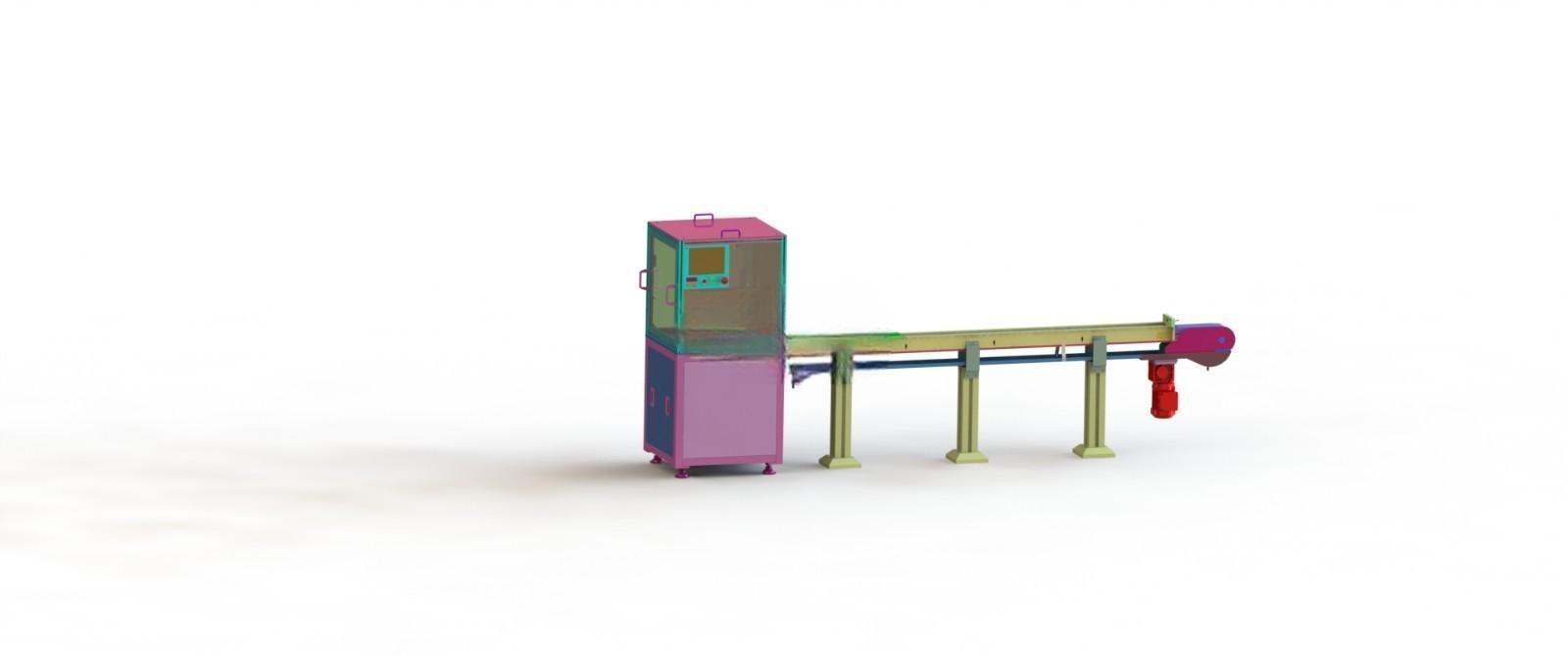

　　设备整体采用分段式布局，左侧为立式供料与控制柜体，柜体下部集成振动提升料仓、电气安装腔，上部嵌入触控操作屏与状态指示灯，柜体宽度控制在600mm区间，深度800mm，高度1650mm，可直接对接现有车间生产线的线体端头，无需额外改造地基；中部为长条形输送定位槽，采用铝型材搭建支撑框架，总长度2200mm，输送面高度900mm，匹配常规车间作业的人机操作高度，输送槽上按工位依次设置来料定位块、螺母检测位、铁片装配位、成品出料位，各工位间距经过节拍匹配计算，确保每个动作周期无等待空程；末端设置成品出料导向结构，可直接对接成品收集箱或下道工序的输送线。在建筑电气配件批量生产的车间场景里，线盒作为预埋布线的核心基础零件，其内部螺母、固定铁片的装配精度直接决定后续穿线、面板安装的施工效率，过往依赖人工逐件摆放螺母、压装铁片的作业模式，不仅单工位效率难以突破20件/分，更因工件体积过小，人眼长时间作业产生视觉疲劳后，极易出现漏放螺母、铁片错位的不良品，这类缺陷流到下游施工现场，会直接导致面板无法固定、返工成本激增，这款自动装载设备正是针对该痛点开发的专用装配装备。

　　设备的供料逻辑采用振动提升整列+直振送料的组合方式，线盒本体由提升机构自动排序后逐个送入输送定位槽，螺母与铁片分别由独立的小型振动盘供料，避免不同零件混料卡滞。每个装配动作前均设置双级检测环节：气缸推送螺母预装前，第一组光电传感器先检测线盒定位是否到位，到位后才执行螺母推送动作，螺母推送到位后，第二组接触式传感器会检测螺母是否完全卡入线盒预装位，若检测到无螺母或螺母未装到位，设备会自动将该工件从不良品出口剔除，不会流入下一工位；铁片装配环节同样设置到位检测，确认螺母装配合格后才会执行铁片压装动作，从根源上避免装了铁片却漏装螺母的恶性不良，这一设计针对人工装配时最易出现的漏装问题做了双重防护，可将成品不良率控制在千分之一以内。

　　控制层面采用PLC作为核心控制单元，所有动作参数、检测阈值均可通过触摸屏直接设置，操作人员无需掌握专业编程知识，经过简单培训即可完成换型调试；当设备出现卡料、气压不足、检测异常等故障时，触摸屏会直接弹出对应故障点位的文字提示，同时柜体上的状态指示灯切换为红色警示，维修人员可根据提示快速定位故障点，无需逐段排查线路与气路，大幅缩短停机维护时间。设备的单工位装配节拍可达50-70件/分，相当于3-4名熟练操作工的产能，且可实现24小时连续稳定作业，不会因人员疲劳出现效率波动或品质下滑。

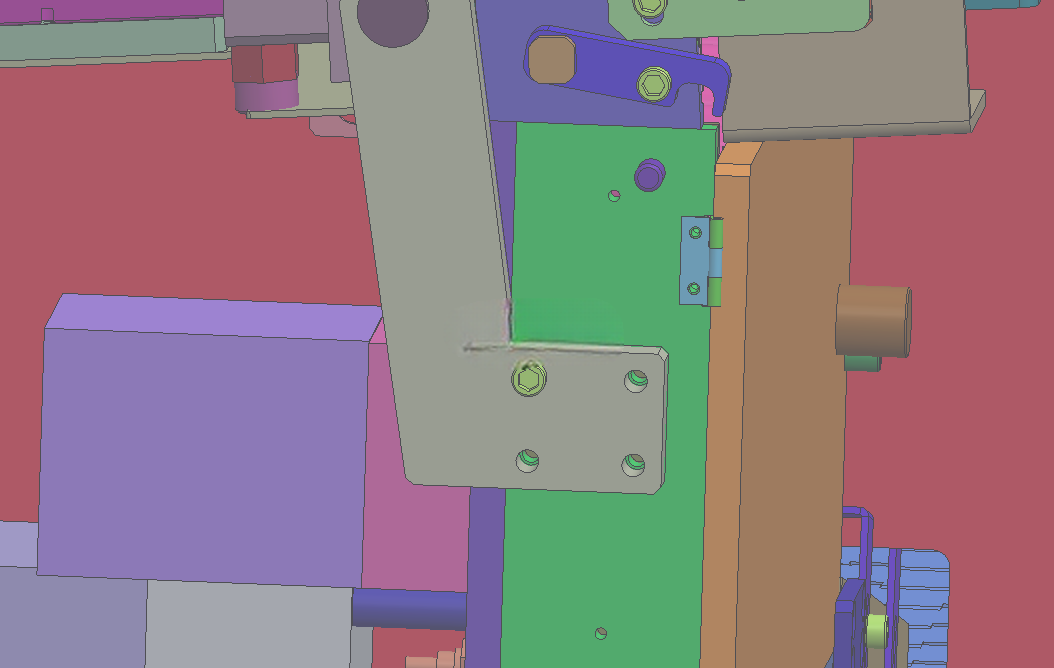

　　建模过程中所有零件的特征均保留可编辑参数，输送槽的宽度、定位块的间距、气缸的行程参数均可根据不同规格的线盒尺寸做对应调整，适配86型、118型等主流规格线盒的装配需求；设备的气路走线、线路排布均在模型中做了1:1还原，安装时可直接参照模型预留的安装孔位固定机架、对接气路与电路，各运动部件的安全间隙均经过干涉校验，运行过程中不会出现部件碰撞、行程不足的问题。设备的安装边界预留了足够的维护空间，柜体后侧预留400mm的检修通道，可打开柜门直接更换振动盘、调整电气元件，输送段两侧预留200mm的操作空间，方便日常清理料屑、更换易损件，无需将设备整体移位即可完成常规维护作业。
