压合工序自动上料接驳设备结构设计

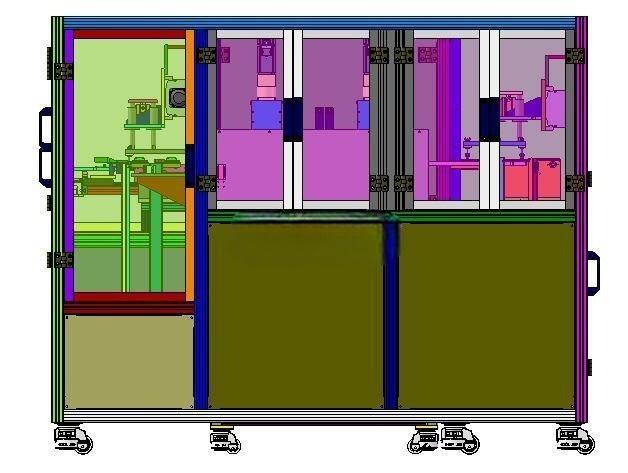

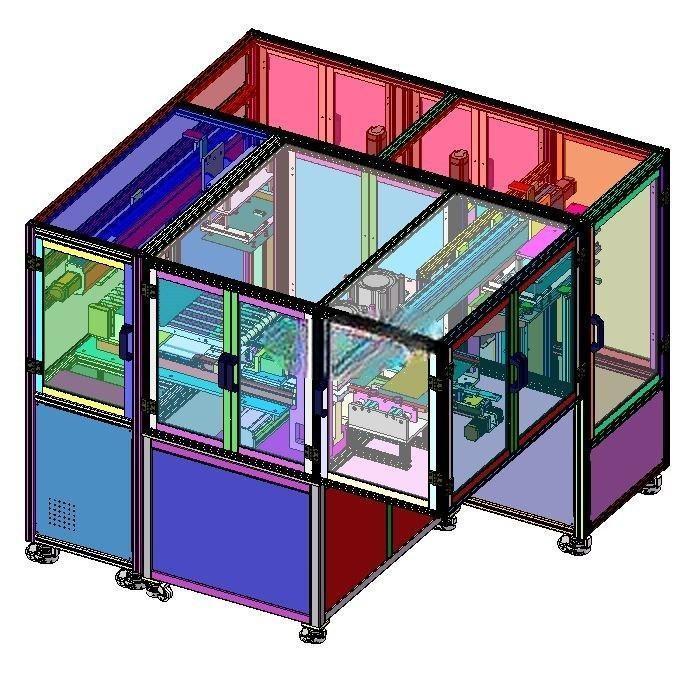

　　在消费电子零部件、小型五金组件的压合装配产线中，人工上料的节拍波动一直是制约整线OEE提升的核心痛点——人工取放料的动作偏差容易造成压合定位偏移，反复的上下料重复动作也会带来操作疲劳引发的品质隐患，这款压合自动上料设备正是针对这类产线痛点开发的工位级自动化接驳单元。从产线布局适配角度看，设备采用标准方通焊接机架作为承载基体，底部配置可调脚轮与支撑脚杯，整机安装边界控制在长2200mm、宽1200mm、高1800mm的范围内，可直接对接现有皮带流水线的出料端，不需要对原有产线地基做额外改造，机架下部预留的电气安装腔可容纳PLC控制模块、气动三联件与伺服驱动器，维护时只需打开下部柜门即可完成接线与气路调试，不会干扰上部作业区的正常生产。

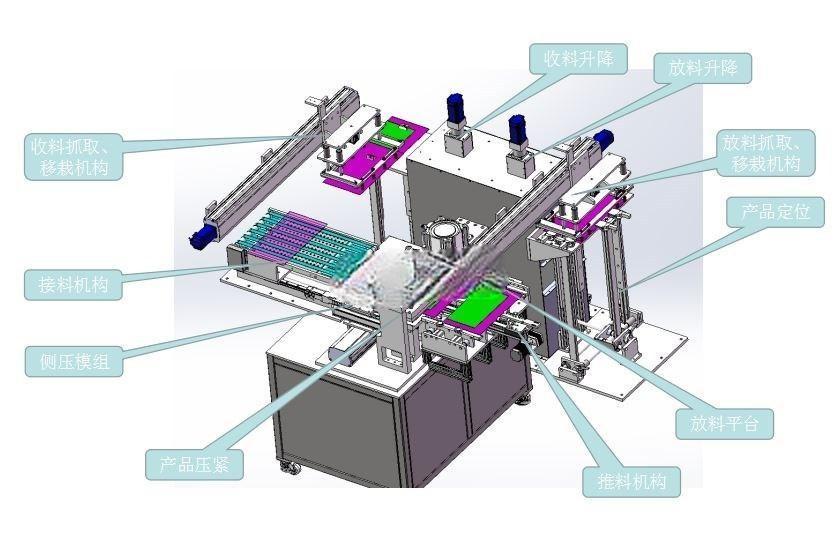

　　设备的移栽搬运单元采用伺服电机搭配精密滚珠丝杆的传动结构，线性导轨作为运动导向，移栽行程覆盖流水线接驳位、压合工位、检测工位与卸料位四个作业点位，重复定位精度控制在±0.02mm以内，可适配不同尺寸的压合治具，移栽夹爪采用柔性夹指设计，夹取力度可通过气压调节，避免夹伤工件表面。压合单元的驱动采用气缸上下驱动的结构，配置导向轴保证压合动作的垂直度，压合行程与压力可通过气缸行程开关与调压阀灵活调整，适配不同压合深度与压合力要求的产品，压合完成后设备自带的检测工位可对压合到位情况做基础判定，判定合格的工件会被移栽单元自动输送到下料流水线，不合格品则被分流到异常品收集盒，不需要人工额外分拣。

　　上料机构采用与流水线直连的接驳方式，流水线输送过来的工件流入设备接驳位后，由定位机构做初步定位，再由移栽夹爪取走，整个过程不需要人工干预，可实现24小时连续作业，相比人工上料模式，单工位可减少1名操作人员的重复劳作，同时避免人工操作带来的定位偏差，压合工序的不良率可降低60%以上。从结构设计思路上看，这款设备采用模块化设计思路，移栽模块、压合模块、接驳模块、卸料模块均可独立拆分，后续如果产线产品换型，只需要更换对应夹爪与治具，调整伺服运动参数即可快速适配，不需要对整机结构做大规模改动；设备的安全防护采用铝型材框架搭配透明亚克力门板，作业区配置安全光栅，人员误入作业区时设备会自动暂停，避免安全事故，门板上预留的观察窗可方便操作人员实时查看内部作业状态，不需要频繁打开防护门。

　　气路与线路全部采用拖链内置走线，避免运动过程中管线磨损，所有运动部件均配置润滑注油口，日常维护时可直接注油保养，不需要拆解设备结构。在实际产线应用中，这类设备可直接嵌入现有压合工序的前段，替代人工完成上料、移栽、压合辅助、检测后卸料的全流程动作，既可以单机使用，也可以多台串联组成全自动化压合装配线，适配3C电子、小五金、汽车小零部件等多个行业的压合装配需求，设备的稼动率可稳定在95%以上，能够匹配12秒/件的生产节拍，满足大部分中速产线的产能要求。设计过程中充分考虑了车间的实际使用环境，机架表面做喷塑处理，耐油污耐磨损，可适应车间多尘、有少量切削液飞溅的环境，电气元件均采用工业级产品，可长时间连续稳定运行，不会因为长时间作业出现精度漂移。
