AL头道D条定长裁切冲孔一体机结构设计

　　在铝型材、装饰条类长条工件的批量加工场景中，定长裁切与冲孔工序的精度一致性、加工节拍一直是产线优化的核心痛点，传统分散式的裁切、冲孔工序需要多次装夹定位，不仅容易产生累积定位误差，还会增加工件转运的人工成本，无法适配大批量连续生产的需求。这款设备正是针对长条类工件的头道加工工序开发，将定长送料、槽型冲孔、定长裁切三个核心工序集成在同一机架内，从根源上消除多次装夹带来的误差，适配铝条、装饰D型条等长条型材的连续加工作业。

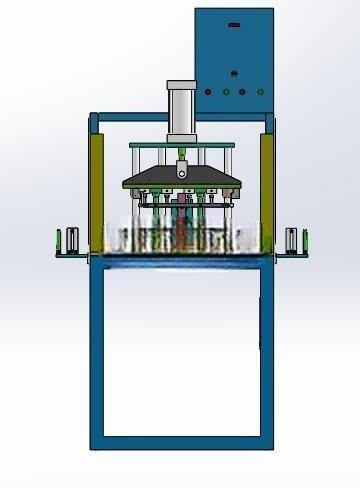

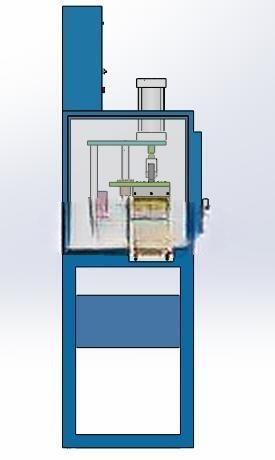

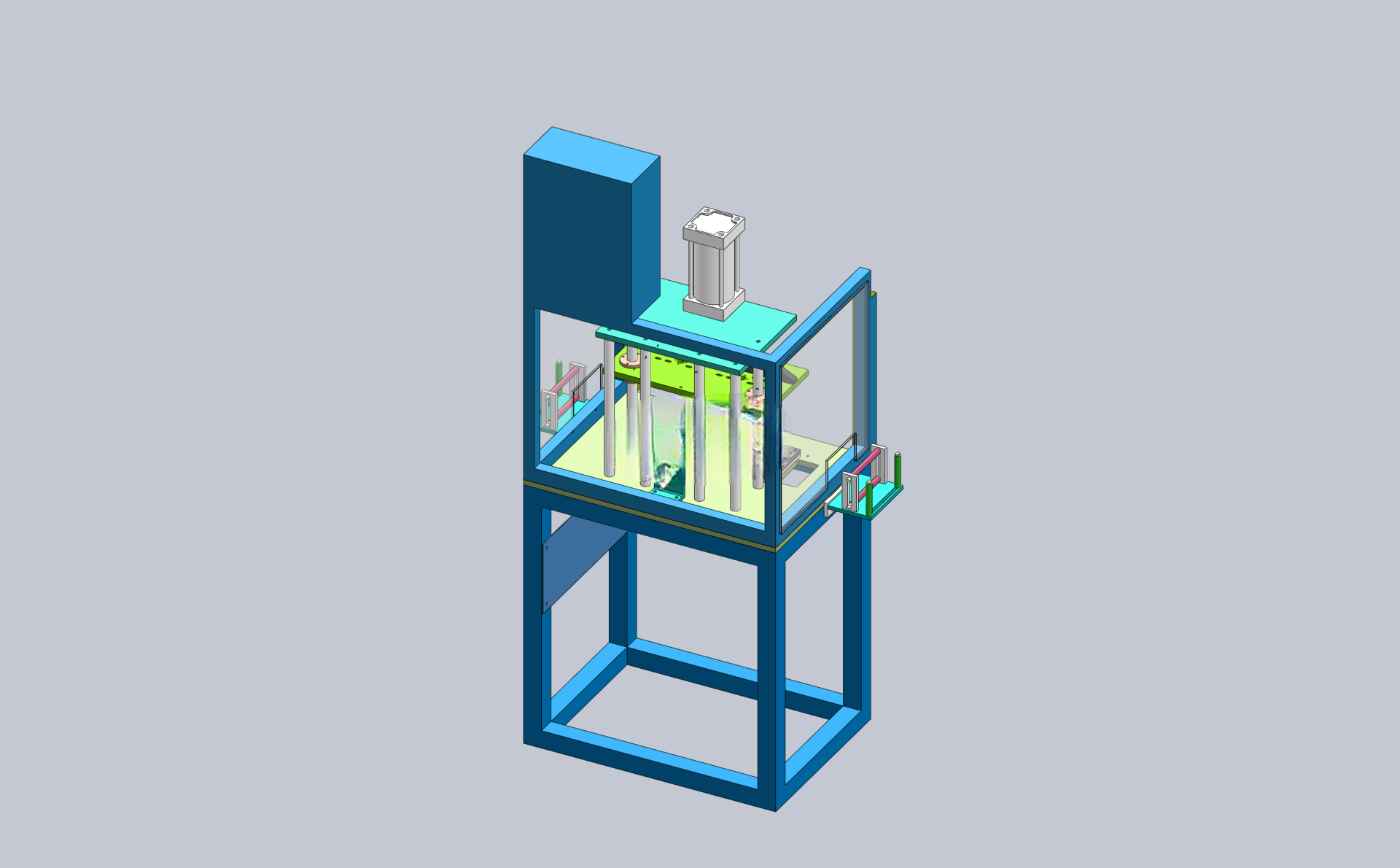

　　从结构布局来看，设备采用立式框架结构，下部为一体式焊接机架，内部预留电控元件与气动系统的安装空间，机架上部通过加厚钢板拼接形成封闭的加工腔体，加工区域设置透明防护挡板，既可以观察内部加工状态，也能避免冲切过程中碎屑飞溅造成安全隐患。设备的核心执行单元分为三个模块：上部垂直布置的冲压驱动单元，采用缸体固定的安装方式，输出端连接定制的冲孔模具，可根据工件需求加工对应尺寸的槽型孔；冲压工位下方设置可调式工件定位导轨，导轨宽度可根据待加工D型条的截面尺寸快速调整，适配不同规格型材的导向输送；裁切工位紧邻冲孔工位布置，采用与冲孔单元联动的切刀机构，切刀与冲孔模具均为定制化设计，刃口角度根据型材材质做了针对性优化，冲切过程无毛刺、无型材变形。送料单元采用伺服驱动的滚轮送料结构，送料滚轮表面做滚花处理增加摩擦力，配合后端的长度计数编码器，可实现定长送料精度控制在±0.1mm范围内，送料长度可根据加工需求灵活调整，无需更换机械结构。设备的安装边界设计充分考虑车间产线的布局需求，整机底部设置可调式支撑脚杯，可根据地面平整度调整设备水平，设备侧面预留气源与电源接口，对接车间现有动力源即可完成安装调试，无需额外配套复杂的辅助设施。

　　在设计思路上，这款设备优先考虑工序集成的合理性，将冲孔与裁切工位的间距压缩至最小，减少工件在工位间的输送行程，同时两个工位的动作采用时序联动控制，冲孔完成后送料机构立即推进至裁切长度，裁切动作完成后工件自动滑落至收料槽，整个加工循环无需人工干预，单工位加工节拍可控制在3秒每件，适配大批量连续生产的需求。模具安装位置设计了快换压板结构，更换不同规格的冲孔模具与切刀时，仅需松开压板即可完成拆装，无需重新校准工位同轴度，大幅缩短产品换型的调试时间。

　　机架的受力部位做了加强筋焊接处理，冲切过程中机架形变量控制在0.02mm以内，保证长期冲切作业下的设备精度稳定性，加工腔体内部设置碎屑收集抽屉，冲切产生的废料可直接落入抽屉内，定期清理即可，避免碎屑堆积影响机构运动。从实际应用角度，这款设备可直接对接前端的型材挤出生产线，实现挤出、冲孔、裁切的连续化生产，也可作为独立工位用于型材的二次加工作业，适配门窗型材、装饰条、铝型材配件等多种长条类工件的头道加工工序，相比传统分散式加工设备，可减少2名操作人员的配置，同时加工精度一致性提升60%以上，有效降低后续工序的打磨、校正工作量。设备的气动管路与电气线路均采用内置式布线，所有运动部件均设置在防护腔体内部，操作侧仅保留启动、停止与急停按钮，操作逻辑简单，一线操作人员经过简单培训即可上岗作业，设备维护点均设置在易接触位置，日常的润滑、检修作业无需拆解主体机架，大幅降低后期维护成本。
