FPC弯折贴胶联合生产设备结构设计

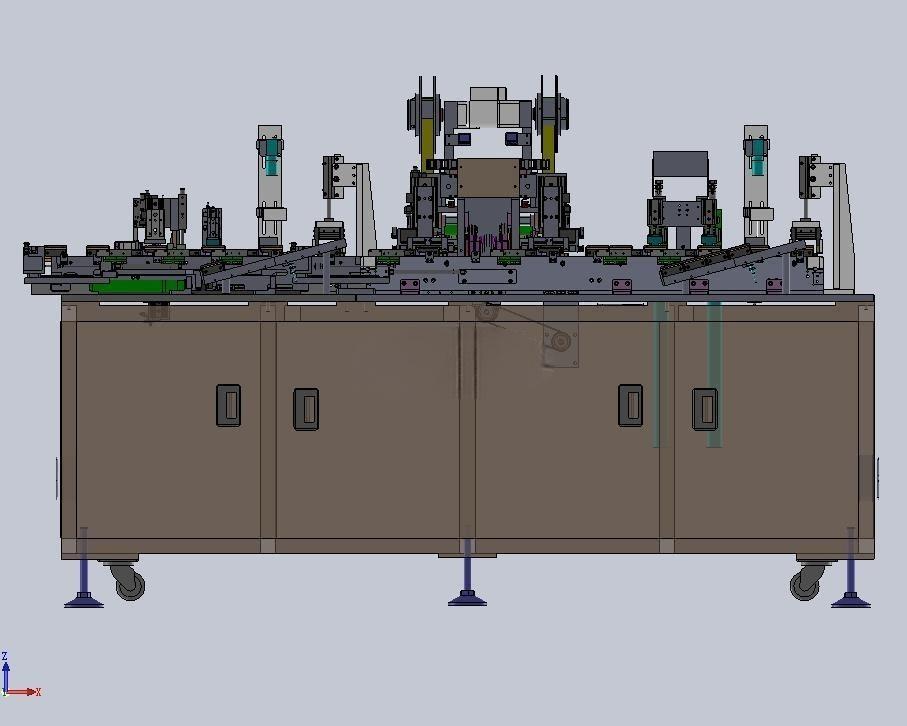

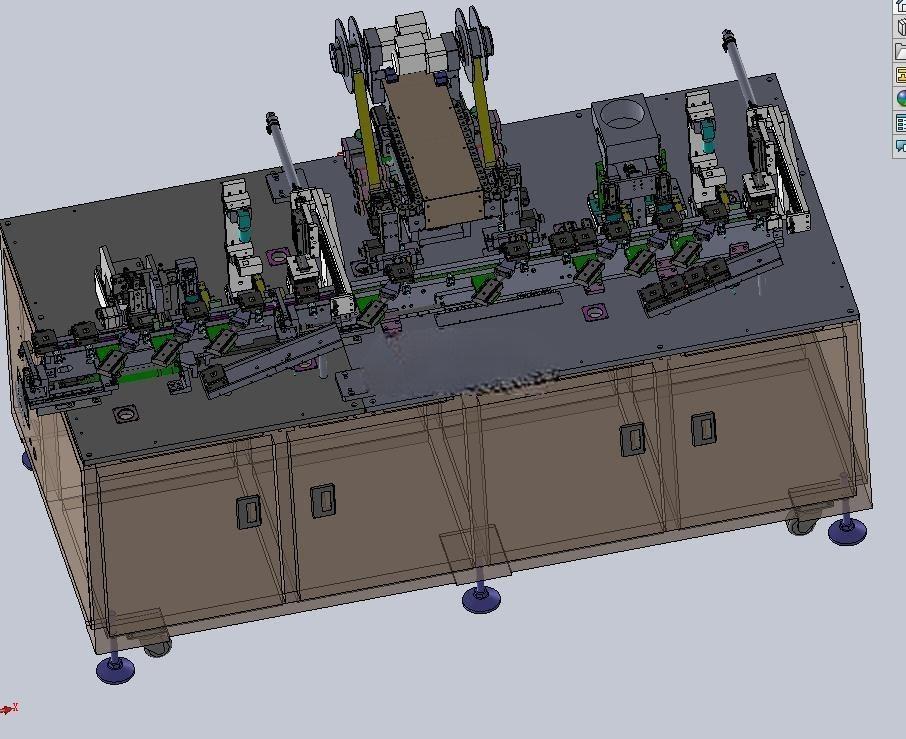

　　在消费电子SMT制程段，柔性电路板的弯折与高温胶贴附是长期依赖人工的工序，人工操作易出现贴胶偏移、弯折角度不一致、胶材裁切毛边等问题，直接影响后续FPC与主板的装配良率，这款FPC弯折贴胶联合机的设计初衷，就是将两道工序整合到同一工位，减少工序间的物料周转损耗，适配中小批量多规格FPC的生产需求。从结构布局来看，设备采用下柜体上作业面的经典立式布局，底部配置可调式支撑脚杯，可适配车间地面0-15mm的高度差，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，可直接嵌入现有SMT产线的接驳台间隙，不需要额外改造产线的传输高度，作业面高度设置为900mm，符合一线操作人员站立作业的人机工程要求，不需要额外配置踏台。

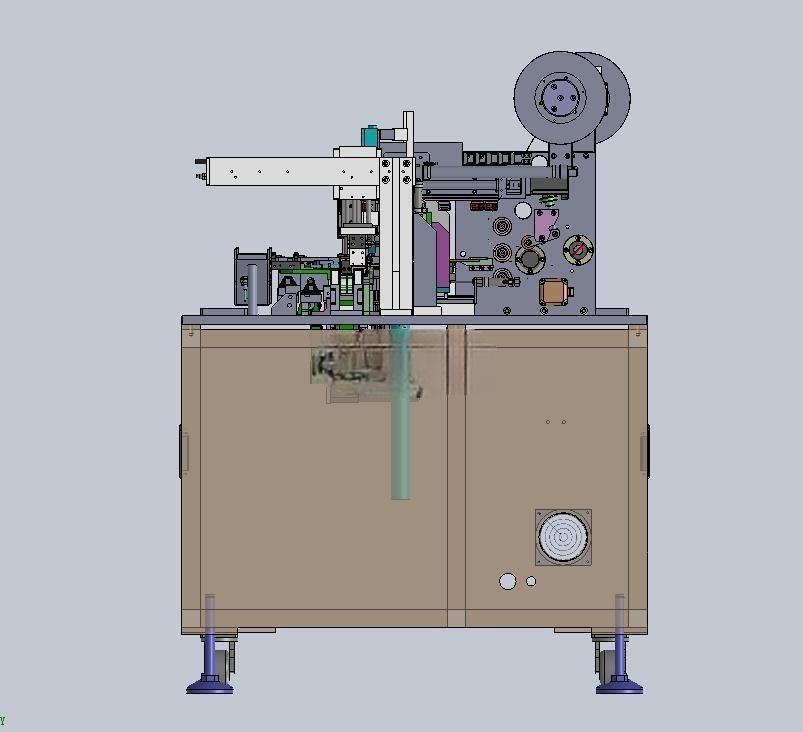

　　设备上部的料卷安装位采用气胀轴固定结构，可适配内径76mm、最大外径300mm的高温胶料卷，料卷端配置阻尼张力控制机构，可根据胶材厚度实时调整放卷张力，避免胶材拉伸变形导致的贴胶位置偏移，张力调节范围覆盖0.5N-5N，适配0.05mm-0.2mm厚度的各类高温胶、绝缘胶材。贴胶工位采用真空吸附载台固定FPC基板，载台表面根据FPC的常见外形做了可换式定位块设计，更换不同规格产品时仅需更换定位块，不需要重新加工整个载台，换型时间控制在15分钟以内，载台下方配置高精度直线模组驱动贴胶压头，压合压力通过精密调压阀控制，压力调节精度可达0.1N，避免压力过大压伤FPC线路，或压力过小导致胶材贴合不牢出现翘边。

　　弯折工位与贴胶工位采用直列布局，贴胶完成后的FPC通过伺服平移机构直接输送到弯折工位，弯折模头采用仿形设计，可根据不同FPC的弯折半径要求更换模头，弯折角度可通过参数设置在0-180度范围内自由调整，弯折过程中配置柔性压条固定非弯折区域，避免弯折时FPC基材出现拉伸变形导致线路断裂。胶材裁切机构采用硬质合金切刀，切刀间隙可通过微调螺钉调整，适配不同厚度胶材的裁切需求，裁切动作采用伺服驱动，裁切位置精度控制在±0.1mm以内，裁切后胶材无连刀、毛边问题，相比传统气缸驱动裁切，可减少30%以上的胶材损耗，切刀配置自润滑涂层，长期使用不需要频繁加注润滑油，避免油污污染FPC表面。设备的电控系统全部集成在下柜体内部，柜体侧面配置散热风扇与防尘滤网，可适应车间0-45摄氏度的工作环境，柜体正面设置维护门，日常检修时可直接打开维护门调整内部气路、电路元件，不需要拆解上部作业面结构。气路系统采用集成式阀岛设计，所有气管均采用快插接头连接，后期维护更换元件时可快速拆装，气路入口配置三级过滤装置，可过滤压缩空气中的水分、油分与杂质，避免气动元件出现卡滞问题。

　　从实际应用场景来看，这款设备可直接对接SMT产线的回流焊后端，完成FPC的贴胶、弯折工序后直接流入下一组装工位，单工位可替代3-4名操作人员的工作量，连续作业时的良率可稳定在99.5%以上，设备的所有运动轴均配置原点与限位传感器，出现异常卡料时可自动停机报警，避免设备损坏。设计过程中充分考虑了不同规格FPC的适配性，所有与产品接触的定位部件均采用防静电材质制作，避免静电击穿FPC上的精密电子元件，设备的操作面板设置在作业面前端正前方，参数设置、手动调试、异常复位等操作均可在面板上完成，操作人员经过简单培训即可上手操作，不需要复杂的编程知识。
