双工位软包电池包胶前后整平设备结构

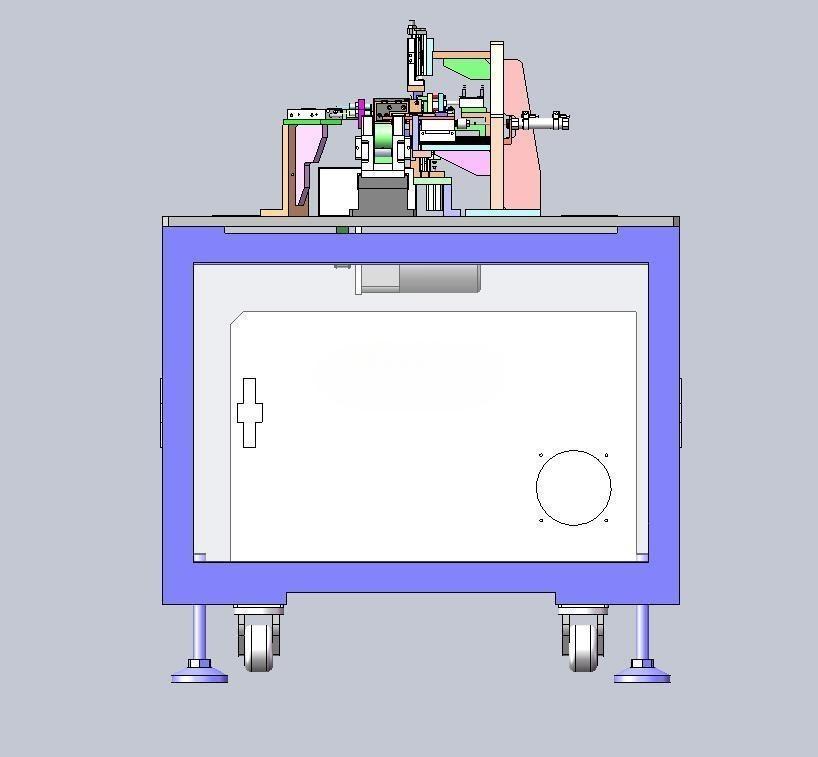

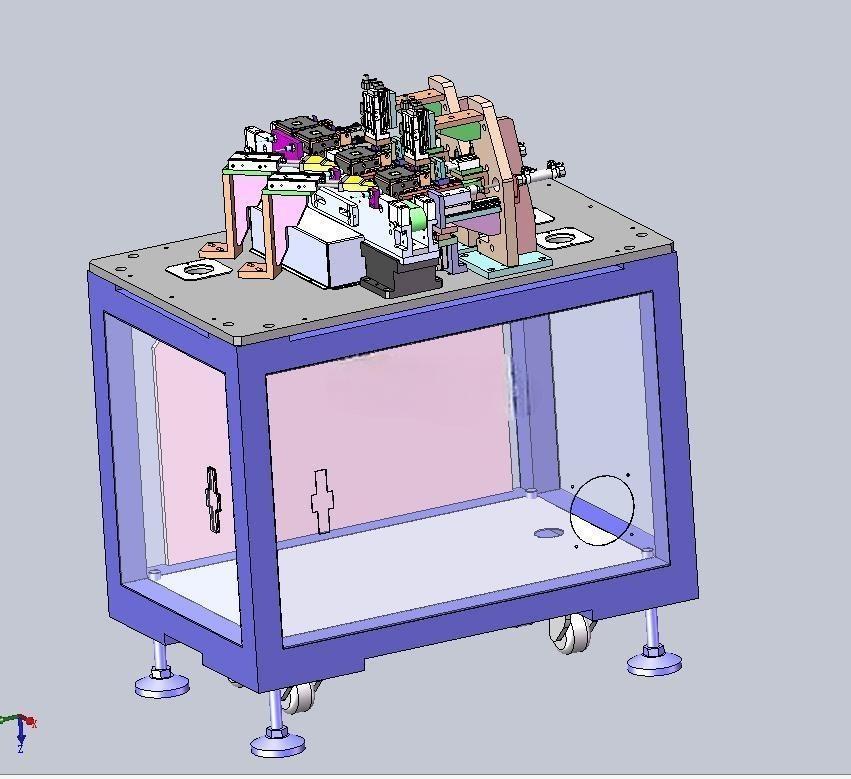

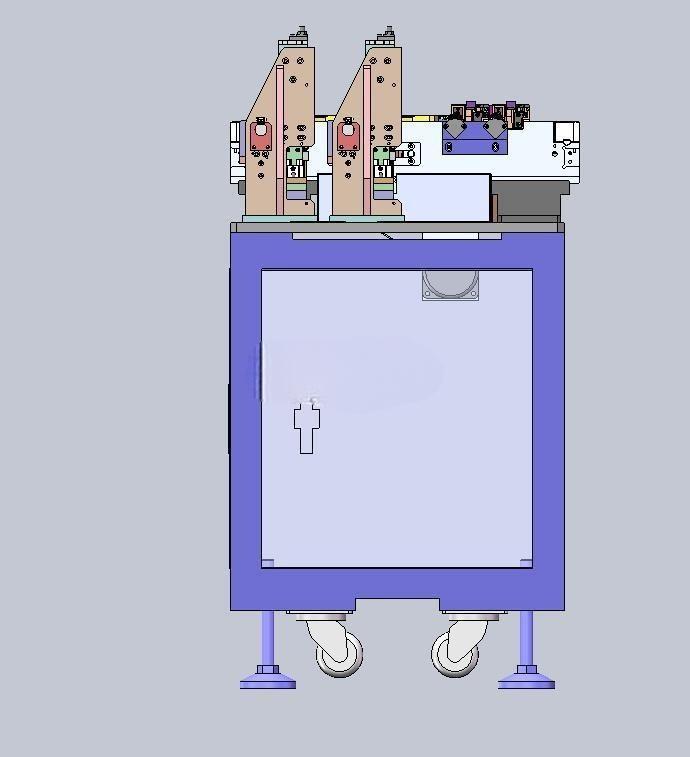

　　设备采用双工位并行作业的结构布局，两个整平工位可交替完成上料、整平、下料动作，相比单工位结构能够减少上下料等待的空程时间，单工位整平作业时另一工位可同步完成物料装卸，整体作业效率较单工位方案提升近一倍，适配软包电池量产线的节拍要求。从结构组成来看，设备下部为方管焊接成型的机架主体，机架底部配置可调脚杯与万向脚轮，脚杯用于设备就位后的水平调节与承重固定，脚轮方便产线布局调整时的设备移位，机架内部预留电气元件、气动控制元件的安装空间，正面设置检修门与操作观察窗，方便日常维护时快速触及内部元件，机架上部为作业执行区域，集成了电芯定位工装、整平压合机构、工位切换机构、导向限位组件。软包锂电池的生产制程中，极片封装完成后的包胶工序前后，极片表面容易出现胶层褶皱、极片翘曲、胶层贴合不平整的问题，这类缺陷会直接影响后续模组装配的尺寸精度，甚至造成电芯绝缘失效、厚度超差等不良，该整平设备正是针对这一制程痛点设计的专用工序设备，主要布置在软包电池包胶工位的前后衔接段，承接上游包胶前的电芯来料，完成预整平后送入包胶工位，包胶完成后再对包胶后的电芯进行二次整平，消除胶层贴合产生的气泡、褶皱与翘曲，保障电芯厚度一致性与表面平整度。

　　整平执行机构采用平压式结构，压合面配置平整度较高的硬质合金压板，压板表面做镜面抛光处理，避免压合过程中刮伤电芯表面的包胶层，压合动力采用伺服电缸驱动，可根据不同厚度的电芯、不同胶层材质精准控制压合行程与压合力，压力控制精度可适配0.1-5mm厚度区间的软包电芯，避免压力过大造成电芯内部极片损伤，或是压力不足无法消除褶皱。工位切换采用直线导轨导向的滑台结构，滑台搭载两个定位工装，通过伺服电机驱动同步带实现工位的精准换位，换位行程经过精确计算，确保每个工位都能准确到达整平压合的作业位置，以及上下料的操作位置，定位工装根据软包电芯的外形轮廓做仿形设计，设置有限位挡边与真空吸附孔，电芯放置后可通过真空吸附完成固定，避免整平过程中电芯移位造成压合偏位。

　　设备的安装边界方面，机架主体的长宽尺寸控制在1200mm*800mm区间，整机高度不超过1500mm，可直接对接现有软包电池生产线的输送线高度，不需要额外搭建增高台架，设备两侧预留输送线对接的接口位置，可直接与上下游的皮带输送线、机械手上下料机构衔接，不需要对现有产线做大规模改造。设计过程中充分考虑了不同规格电芯的适配性，定位工装采用快拆式安装结构，更换不同型号的电芯生产时，只需要更换对应仿形轮廓的定位工装，调整伺服电缸的压合参数即可快速完成换型，换型时间可控制在15分钟以内，适配多品种小批量的软包电池生产需求。

　　整平作业的压合停留时间可通过控制系统自由调整，针对不同粘性的包胶材料、不同厚度的电芯，可设置对应的保压时间，确保胶层与电芯表面充分贴合，消除包胶过程中卷入的气泡，整平后的电芯平面度可控制在0.05mm以内，厚度公差可控制在±0.03mm区间，满足后续模组堆叠装配的尺寸要求。设备的气动回路配置了压力调节阀与气源处理元件，可稳定控制真空吸附的压力，避免吸附力不足造成电芯移位，或是吸附力过大造成电芯表面变形，所有运动部件都配置了防尘护罩，避免生产过程中产生的粉尘进入运动导轨与传动部件，延长设备的维护周期，电气控制部分预留了通讯接口，可接入车间的MES系统，实时上传设备作业参数、生产数量、不良率等数据，适配数字化车间的管理需求。在结构强度设计上，机架焊接后经过去应力退火处理，避免长期使用过程中机架变形影响整平精度，上部的安装平板采用加厚钢板研磨加工，平面度控制在0.02mm以内，为整平机构提供稳定的安装基准，所有导向导轨都采用高精度线性导轨，重复定位精度可达0.01mm，保障工位切换与压合动作的位置精度。
