双皮带输送式产线治具下料检测设备

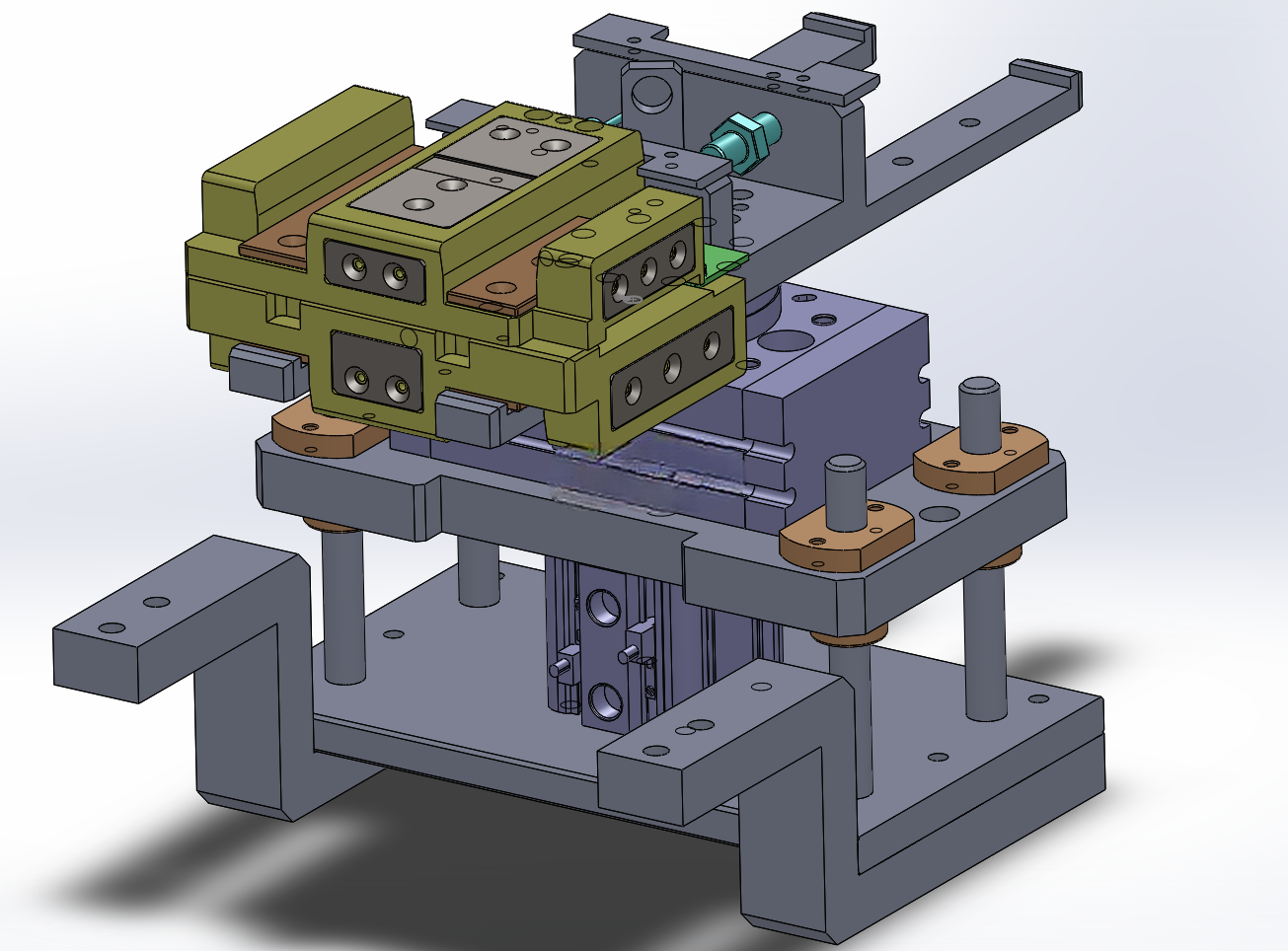

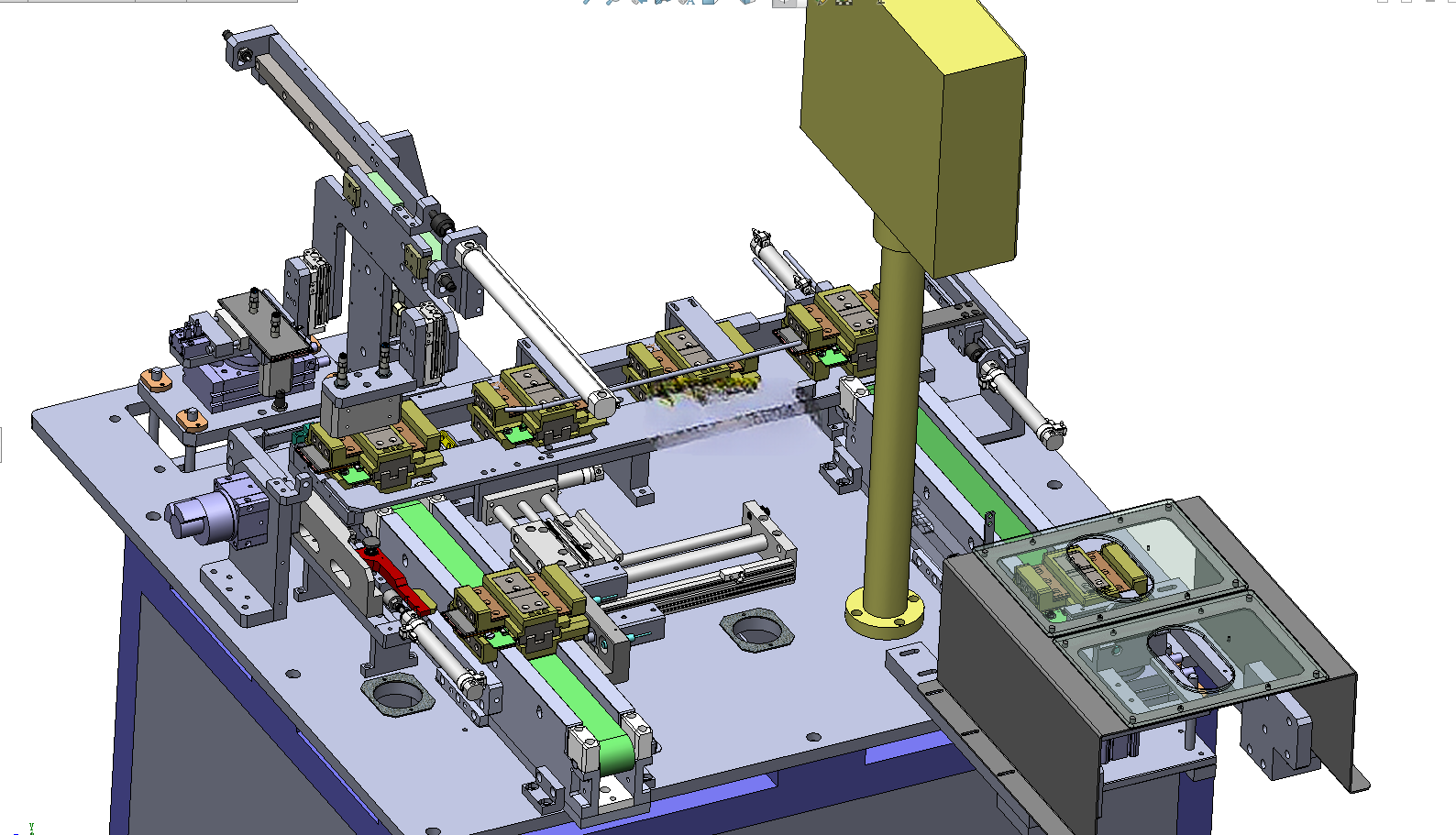

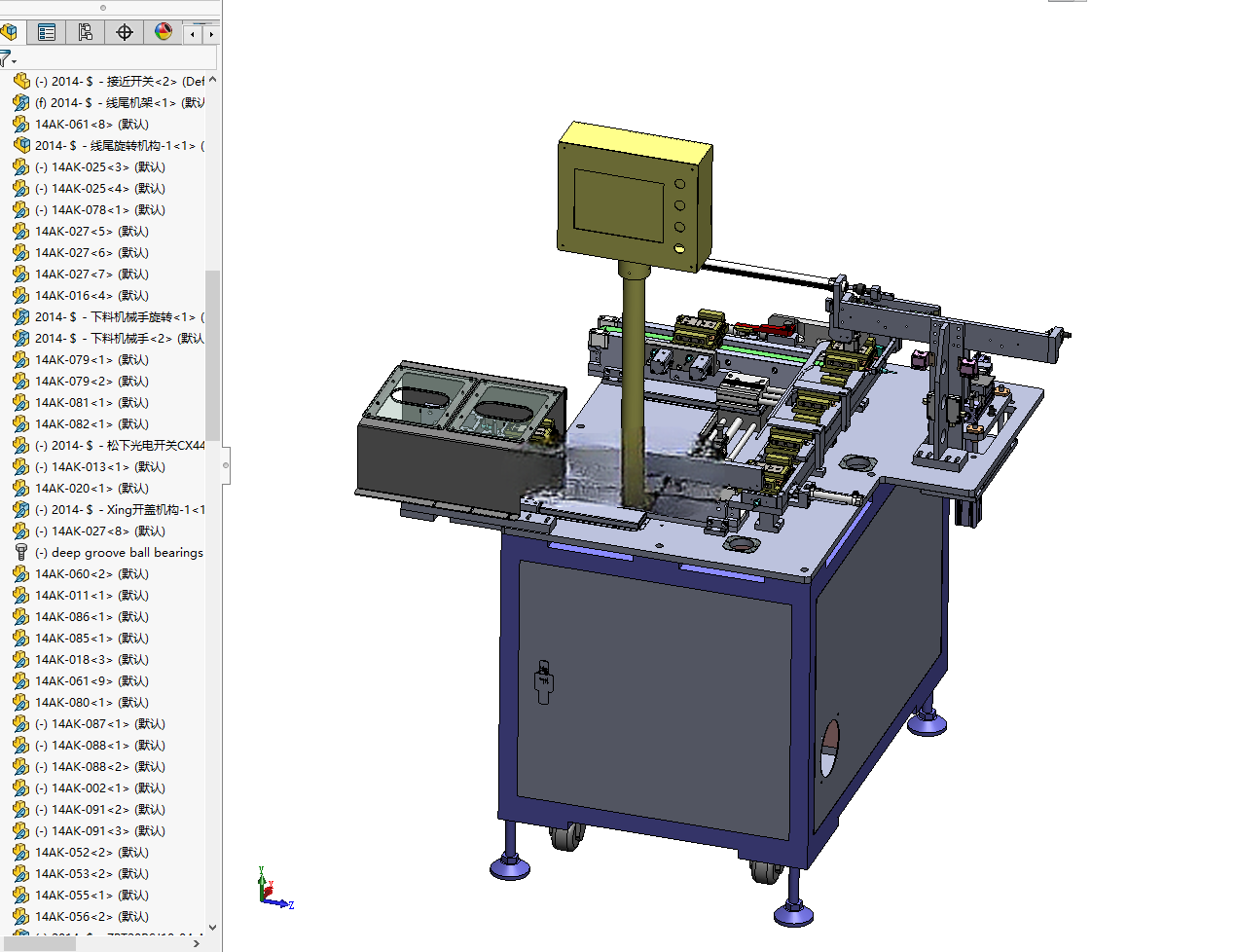

　　在3C电子、小五金零部件的批量组装产线末端，治具承载工件完成多道组装工序后，往往需要完成治具与成品的分离、治具回流前的状态校验，这类工位如果采用人工操作，不仅节拍难以匹配前段高速组装线的产出速度，还容易出现治具磕碰损伤、工件漏检的问题，这款双皮带布局的治具下料设备，正是针对这类产线场景开发的专用工位设备。设备整体采用方通焊接机架作为承载基础，底部配置可调脚杯与万向脚轮组合，安装时可先通过脚轮将设备推移到产线对接位置，再调节脚杯高度完成水平校准，机架整体占地宽度控制在1200mm区间，纵深800mm，台面离地高度850mm，刚好匹配常规皮带组装线的输送面高度，对接时不需要额外增加过渡升降台，安装边界预留了两侧各100mm的维护空间，方便后期调整输送线位置或者更换易损件。设备的核心输送单元采用两条平行布置的平皮带输送线，两条皮带的输送面处于同一水平高度，间距根据常用治具的外形尺寸设计为150mm，治具从上游组装线流入时，由前端的导向挡条完成位置纠偏，确保治具能够准确滑入两条皮带的承载区域，不会出现卡滞偏移的问题。治具进入设备内部后，首先会触发到位检测传感器，此时输送线暂停运行，侧边的定位气缸伸出，将治具顶推到基准定位块上，完成治具的精准固定，避免后续检测或者取料动作出现位置偏差。

　　检测工位集成在定位区域的正上方，可根据实际生产需求加装视觉检测探头、位移传感器或者导通测试探针，对治具上承载的工件完成外观、尺寸或者电性能检测，同时也能检测治具本身的定位销是否出现磨损、治具表面是否残留工件碎屑，避免不合格治具回流到前段产线造成组装故障。完成检测后的治具，根据检测结果分两路输出：如果检测判定工件合格、治具状态正常，侧边的取料机械手会将工件从治具中取出，放置到成品出料输送线上流向下一包装工位，空治具则随后端皮带启动，输送到治具回流线返回前段组装工位；如果检测发现工件不合格或者治具存在异常，设备会触发报警提示，同时将异常治具输送到侧边的异常出料口，方便人工排查处理。设备的操作交互单元采用悬臂式安装的触控显示屏，悬臂支架高度可根据操作人员的站立视角调节，屏幕界面可直接设置输送速度、定位气缸的行程压力、检测工位的触发延时参数，不需要打开电气柜就能完成常规参数调整。机架下部的柜体用来容纳伺服驱动器、电磁阀组、气源处理三联件等电气气动元件，柜体侧面开有通风散热槽，同时预留了气源接口与电源接线口，现场布线布管时可以直接从设备底部的走线槽接入，不会出现管线外露影响操作的问题。

　　在结构设计上，所有与治具接触的导向面、定位块都采用淬火处理的45号钢材质，表面硬度达到HRC45以上，长期与治具摩擦也不会出现过快磨损，输送皮带采用耐切割的PU材质，表面做了防滑纹路处理，输送重量不超过5kg的治具时不会出现打滑偏移的问题。取料机械手采用线性导轨搭配同步带传动的结构，水平行程覆盖整个治具定位区域与成品出料位，重复定位精度控制在±0.1mm以内，能够准确抓取治具上的小型工件，不会出现碰伤工件或者卡料的问题。

　　设备的气路全部采用快插式接头连接，每个气缸的进气管路上都加装了独立的节流阀，可以单独调节每个动作的运行速度，避免气缸动作过快造成治具撞击或者工件掉落，同时气源处理三联件带有自动排水功能，日常维护时不需要人工频繁排放冷凝水，降低运维工作量。这款设备可以直接对接各类皮带式组装产线，不需要对原有产线做大规模改造，适配长度在200-300mm区间、宽度在100-200mm区间的各类通用治具，能够覆盖大部分小型零部件组装产线的治具下料检测需求，相比单输送线的下料设备，双皮带的布局可以同时兼容治具回流与异常品排出的需求，不需要额外增设分流机构，整体结构更紧凑，占用产线空间更小，运行节拍可以达到每小时600件以上，能够匹配大部分中高速组装线的产出要求。
