萃盘自动叠放上料工位设备结构设计

　　在3C电子、小五金件、食品分装等采用萃盘承载工件的批量生产场景中，传统人工逐盘摆放上料的模式，不仅需要操作工人反复重复取盘、放盘、对位的动作，长时间作业后容易出现对位偏差、供料节奏跟不上产线节拍的问题，空萃盘的堆叠回收也会占用工位周边的操作空间，打乱产线的物料流转秩序。这套萃盘叠放上料设备，正是针对这类离散式工件上料工位的痛点开发，可直接对接产线前端的物料供给端与后端的加工/组装工位，完成整叠萃盘的自动供给、逐盘升位、取料位精准对位、空盘自动叠放回收的全流程动作，无需人工频繁干预单盘的上下料操作。

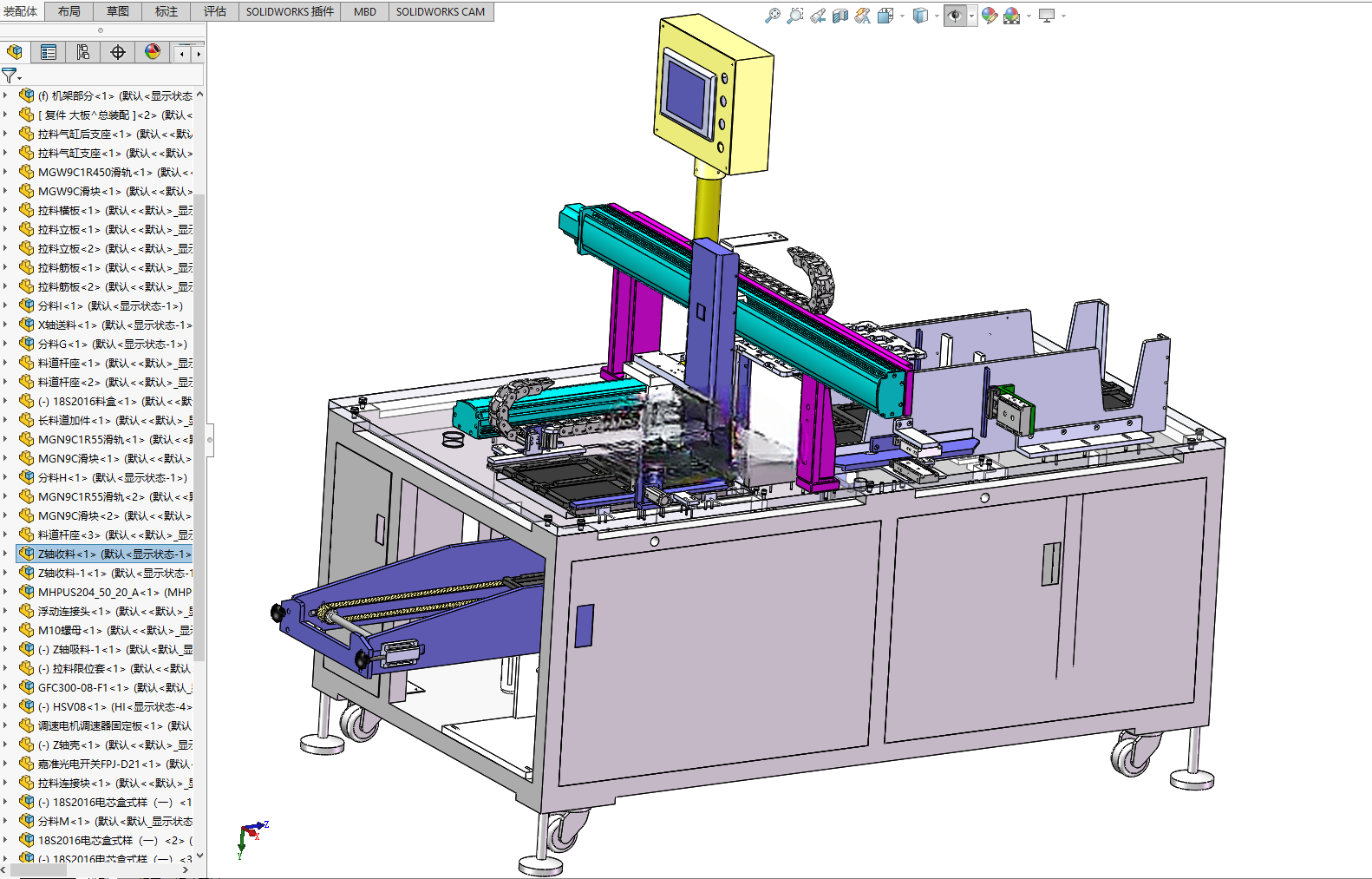

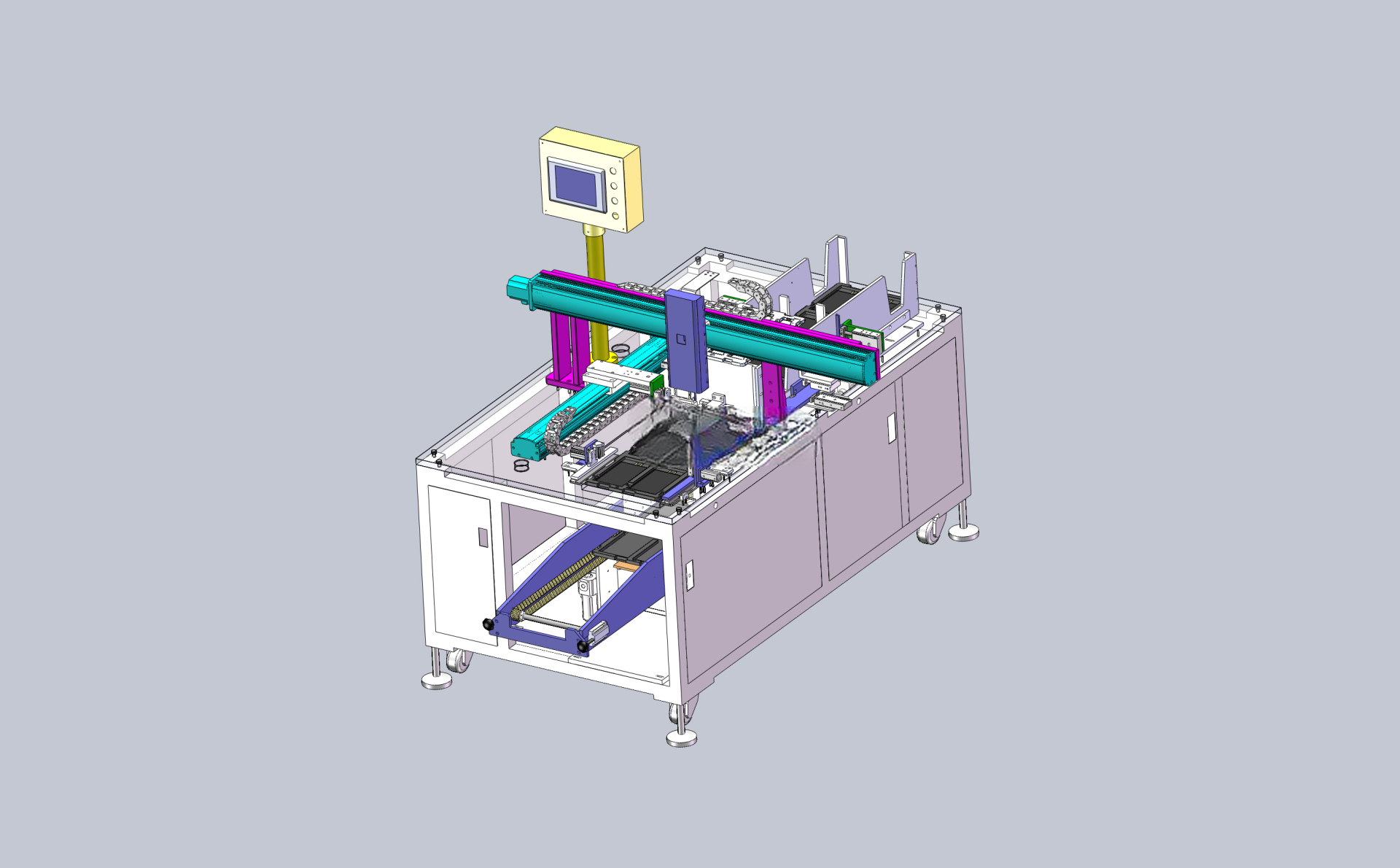

　　从设备的整体布局来看，下部采用方管焊接的一体式机架作为承载基础，机架底部配置可调脚轮与固定支撑脚，既方便设备在车间内的转场移位，也能在安装就位后通过调节支撑脚高度保证整机水平，避免传送组件、升降机构出现偏载卡滞。机架下部预留了电气元件安装舱，伺服驱动器、IO模块、气源处理三联件等元件都集成在舱内，柜门采用带密封胶条的钣金门，可阻挡车间内的粉尘、切削液雾进入舱内影响电气元件寿命，同时舱内预留了走线槽，所有动力线、信号线都沿槽规整排布，避免设备运行过程中线缆与运动部件发生剐蹭。

　　供料传送段设置在机架前端的低位位置，采用平皮带输送结构，皮带两侧配置可调宽度的导向条，可根据萃盘的实际外形尺寸调节导向间距，保证整叠萃盘放置到皮带上后，能沿既定路径输送到升降工位，不会出现偏斜卡盘的问题。传送段的末端设置了到位检测传感器与阻挡定位机构，当整叠萃盘被输送到升降工位正下方时，阻挡机构伸出挡住萃盘，同时传感器触发信号，升降机构开始执行升料动作。

　　升降组件采用伺服电机驱动滚珠丝杠的传动结构，两根平行直线导轨作为升降导向，承载托板安装在丝杠螺母与导轨滑块上，可带动整叠萃盘沿垂直方向平稳升降。托板的初始位置与传送段皮带面齐平，方便承接传送过来的萃盘叠垛；每次机械手完成当前层萃盘的工件取料后，伺服电机会根据预设的萃盘单盘厚度参数，驱动托板精准上升一个盘厚的距离，保证最上层萃盘的取料面始终处于机械手的取料高度区间内，避免因高度差导致机械手取料失败、碰伤萃盘或工件。升降行程的上下两端都设置了硬限位块与软限位传感器，双重防护避免托板超程运行造成机构碰撞损坏。

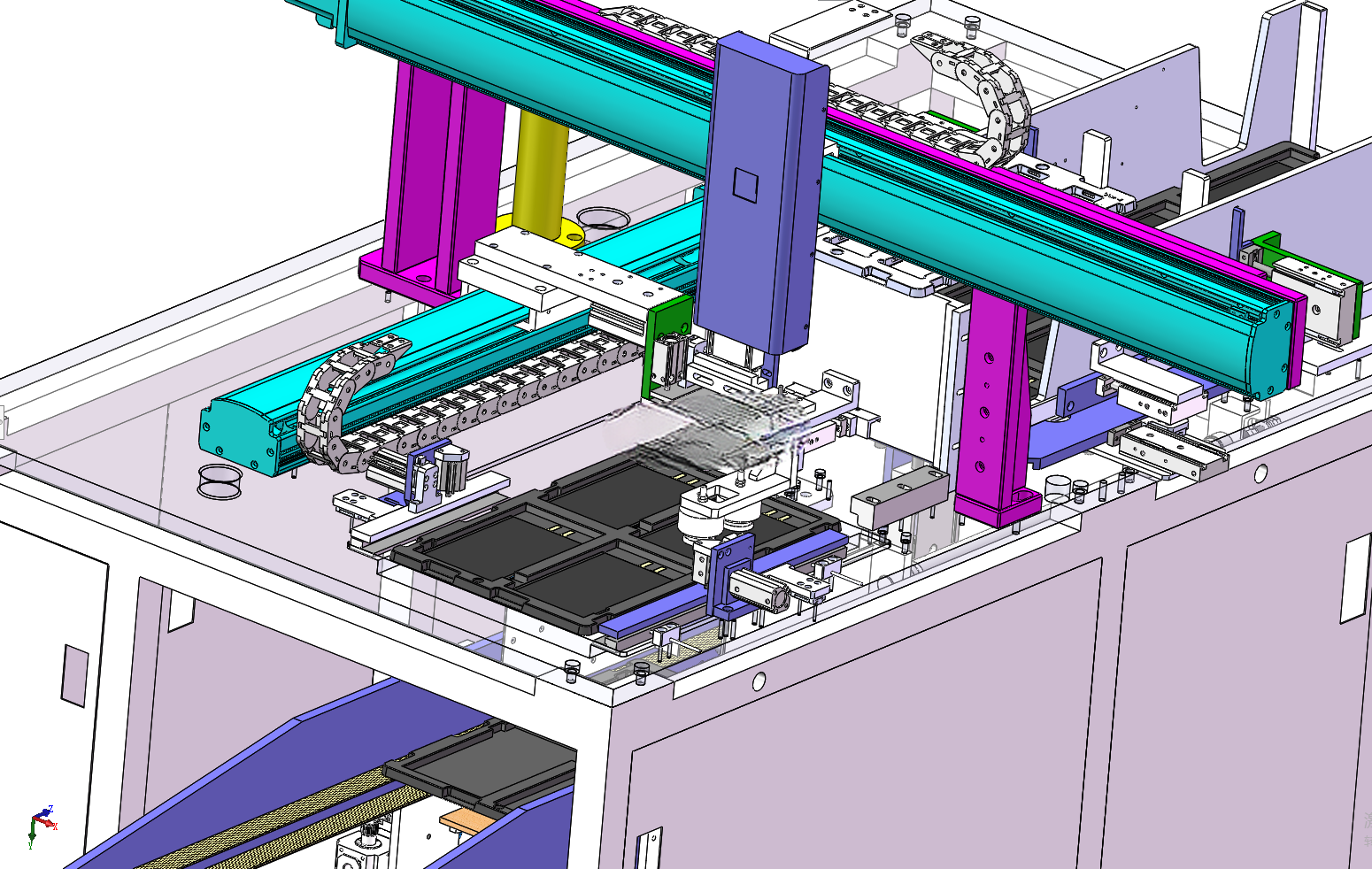

　　横向移载机械手采用单轴直线模组搭配气动夹爪/真空吸盘的组合结构，模组横跨在取料工位与空盘回收工位上方，可沿水平方向在两个工位间往复移动。当最上层萃盘内的所有工件都被取走后，移载机械手移动到空萃盘上方，通过夹爪或吸盘抓取空萃盘，横向移动到机架侧部的空盘叠放工位，将空盘整齐堆叠在回收托架上，回收托架同样配置了到位检测传感器，当空盘堆叠到预设数量后，会发出提示信号提醒操作人员一次性取走整叠空盘，无需频繁清理单个空盘。

　　设备上部的悬臂位置安装了触控操作屏，所有运行参数、节拍设置、故障报警信息都可在屏上直接查看调整，操作屏的安装角度可根据操作人员的站立高度自由调节，方便现场调试与日常操作。整机的安全防护方面，在运动部件的外侧都设置了透明亚克力防护挡板，既不影响观察设备运行状态，也能防止操作人员误触运动部件发生安全事故，挡板采用快拆式安装结构，日常维护时无需工具即可快速拆卸。

　　从安装边界来看，整机的占地面积控制在1.2米长、0.8米宽的范围内，高度约1.6米，可直接适配多数现有产线的工位间距，不需要对原有产线布局做大规模改造；设备的进料端高度与车间常用的物料周转车高度匹配，操作人员可直接将整叠萃盘从周转车推送到传送段上，减少搬运动作。在设计过程中，所有与萃盘接触的部件都采用了圆角过渡处理，避免刮伤萃盘表面，影响萃盘的重复使用精度；传动部件的选型都预留了足够的负载余量，可兼容不同厚度、不同材质的萃盘上料需求，只要更换对应规格的夹爪/吸盘、调整导向条间距与升降参数，就能快速切换适配不同规格的萃盘生产，缩短产线换型的调试时间。

　　整套设备的动作逻辑采用分段式触发控制，供料、升降、取料、空盘回收各段动作可根据前后工位的节拍信号灵活调整运行速度，既可以单机独立运行完成萃盘上料作业，也可以接入整线的PLC控制系统，与前后段的加工、检测设备实现信号联动，匹配不同产能的产线节拍需求，减少工位间的待料等待时间，提升整线的生产运行效率。
