锂电池极耳自动撕胶生产设备结构设计

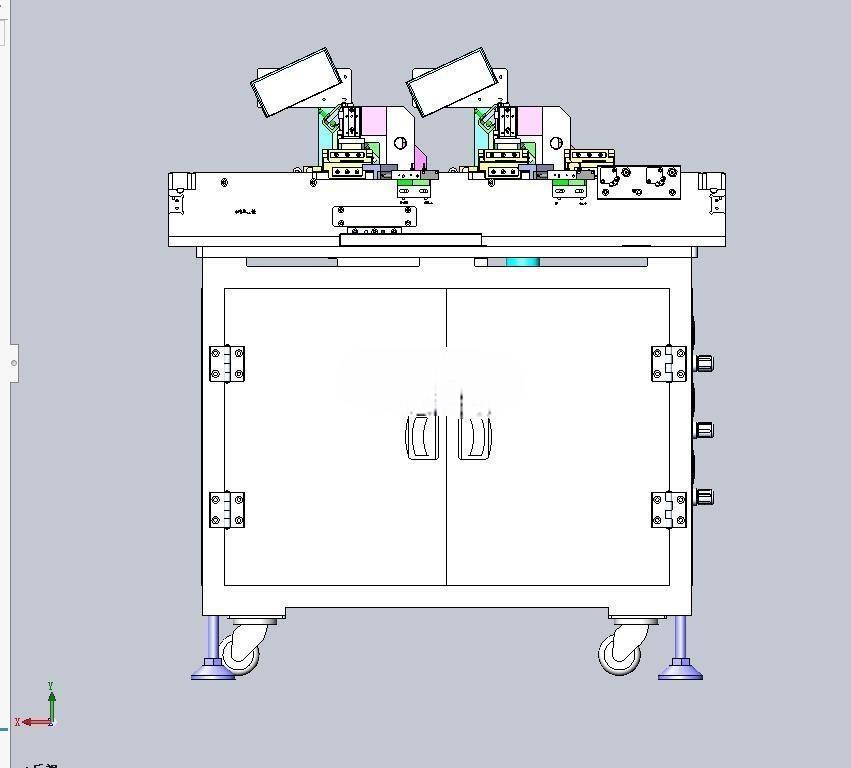

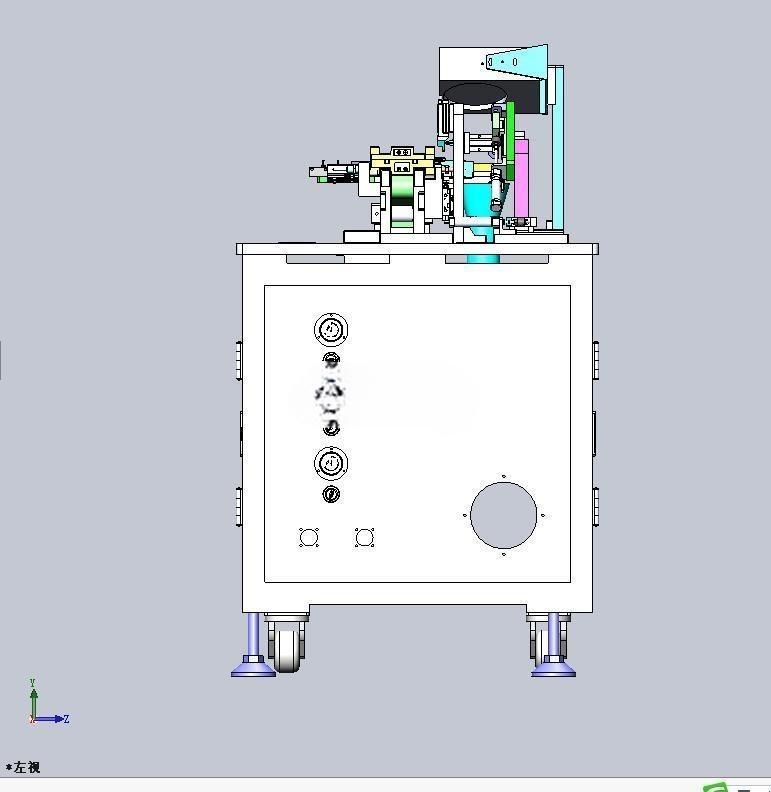

　　在动力锂电池、消费类软包电池的中段生产工序里，极耳表面的防护胶膜剥离是直接影响后续极耳焊接、封装良率的关键环节，传统人工撕胶不仅效率难以匹配卷绕、叠片工序的节拍，还容易因操作力度不均造成极耳弯折、胶膜残留，甚至引入异物污染电芯内部，这款撕胶设备正是针对这一工序痛点开发的专用制程设备。从整体布局来看，设备采用一体式方通焊接机架作为承载基础，底部配置可调脚杯与万向脚轮组合，既可以在车间地面完成水平调平，抵消地面不平整带来的机构震动，也能满足产线布局调整时的短距离移位需求，机架台面的安装孔位采用标准化间距设计，可直接对接前段上料机构与后段焊接工位的输送线，无需额外制作过渡转接台架，有效缩减产线整合的安装调试周期。

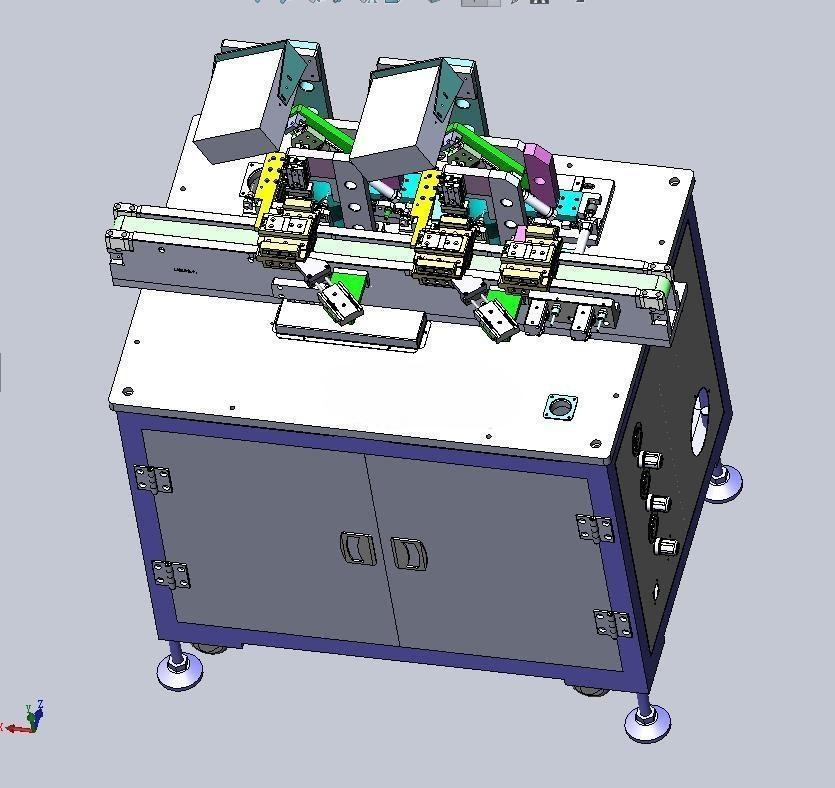

　　设备的功能模块按照工序流向依次排布：进料端设置压胶机构，采用软质硅胶压轮配合可调压力的下压驱动，当载具携带电芯到达工位时，压轮以恒定压力贴合极耳表面的胶膜边缘，预先压实胶膜与撕胶头的接触区域，避免撕胶过程中出现胶膜打滑、局部撕裂残留的问题；紧邻压胶工位的是风组件机构，也就是行业内常用的风刀吹料结构，通过过滤后的洁净压缩空气形成均匀的薄层气流，在撕胶动作启动前将胶膜的自由边轻轻吹起，为撕胶头提供可靠的抓取位，气流压力可通过调压阀精准调节，不会因气流过大造成极耳变形、电芯移位；中部的输送线采用同步带搭配定位载具的结构，载具上设置与电芯外形匹配的定位槽，输送过程中通过光电传感器实现工位精准停位，停位精度控制在±0.1mm范围内，保证每个电芯到达撕胶工位时的位置一致性，避免因位置偏差导致撕胶失败；撕纸架作为核心执行机构，采用夹爪配合升降平移的运动轨迹，夹爪夹持预先吹起的胶膜边缘后，按照与极耳表面呈30度夹角的轨迹匀速剥离，整个剥离过程的速度、夹持力度均可通过参数调整，适配不同厚度、不同粘性的极耳胶膜，剥离后的废胶通过导槽落入下方的废料收集盒，不会散落在设备台面或输送线上造成污染。

　　从设计思路层面，这款设备的所有功能模块均采用模块化安装设计，压胶机构、风刀组件、撕胶执行单元都通过独立的安装板固定在机架台面上，更换不同型号的电芯生产时，只需要更换对应尺寸的载具，调整各机构的安装位置与动作参数即可快速完成换型，无需对设备主体结构进行大规模改动；电气元件的走线全部通过机架内部的线槽排布，台面无裸露线缆，既避免生产过程中线缆被机构剐蹭造成损坏，也方便日常维护时的线路排查；操作面板设置在机架正面的人机工程学高度位置，所有动作的手动调试、参数设置都可以在面板上完成，机架侧面预留维护门，日常清理废料、检查机构磨损情况时不需要拆除设备外罩，大幅降低日常运维的工作量。

　　考虑到电池生产车间的洁净度要求，设备所有与电芯、极耳接触的部件都采用防静电材质制作，机架表面经过喷塑处理，不易积尘也不会产生脱落碎屑，不会对电芯生产环境造成额外污染；设备的整体安装边界控制在紧凑型产线设备的常规尺寸范围内，宽度不超过1.2米，长度适配标准段输送线的对接尺寸，不会占用过多的车间产线空间，可直接嵌入现有锂电池中段生产线，替代人工完成极耳撕胶工序，有效提升工序稳定性与生产效率，降低人工操作带来的品质风险。
