锂电池电芯极耳自动剪角加工设备

　　在锂电池中段生产工序中，电芯完成叠片或卷绕封装后，极耳位置往往存在冲压毛边、尺寸超差、边缘翘曲等问题，若直接进入后续焊接、包膜工序，极易引发极耳虚焊、包膜褶皱、电芯短路等质量缺陷，电芯剪角设备正是针对这一工序痛点开发的专用加工装置，主要应用于方形软包、方形铝壳电芯的极耳定长裁切、整形工序段，可直接对接前段电芯上料线与后段检测输送线，适配3C数码类小容量电芯、动力类中大容量电芯的多规格生产需求。

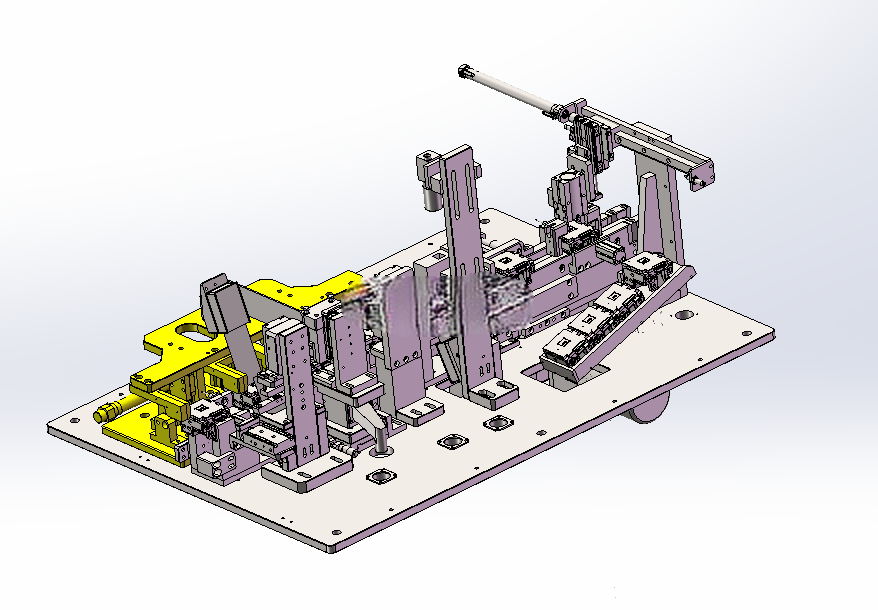

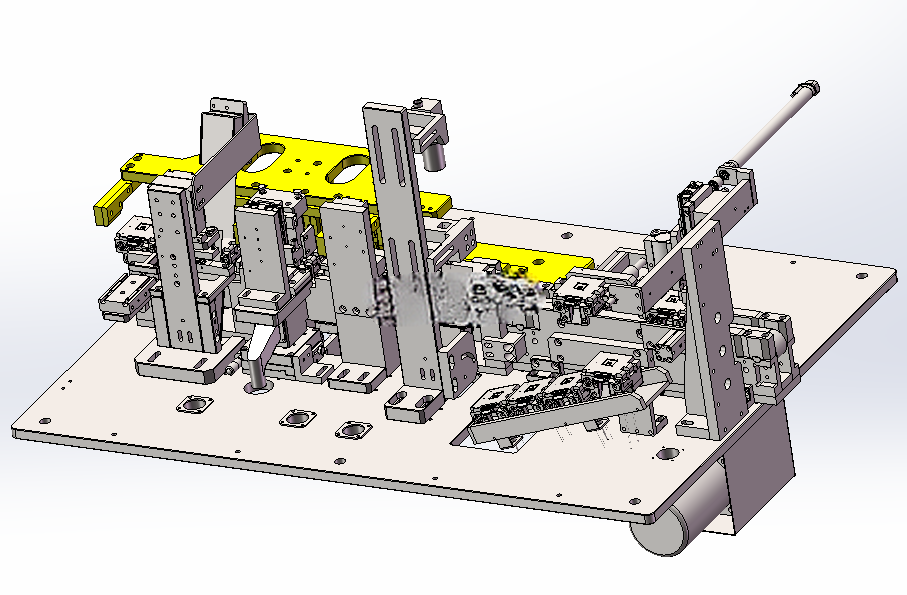

　　设备整体采用台式安装布局，底板采用标准6061铝合金板材加工，整体安装边界控制在800mm600mm450mm范围内，可直接固定在标准铝型材工作台上，无需额外浇筑设备基础，对接生产线时仅需调整进出料接驳位高度即可完成线体适配，单台设备占用车间面积极小，适合现有锂电池产线的工序升级改造，无需大规模调整原有产线布局。

　　从功能模块划分来看，设备核心分为上料定位、预压整形、冲切剪角、二次压平、CCD视觉检测、出料输送六个单元，其中上料单元采用仿形定位治具，可根据电芯外形尺寸快速更换治具镶件，换型时间控制在15分钟以内，适配不同宽度、厚度的电芯加工需求；预压单元采用带缓冲的聚氨酯压头，下压行程通过精密限位螺钉控制，避免压力过大损伤电芯本体，预压的核心作用是将翘曲的极耳压平至基准平面，保证后续冲切时极耳处于同一水平面，减少裁切毛刺与尺寸公差。

　　冲切单元采用高硬度Cr12MoV材质的定制刀口，刀口间隙根据极耳厚度调整至0.02mm-0.05mm区间，冲切动力采用小型气动缸配合线性导轨导向，冲切重复定位精度控制在±0.02mm以内，可保证极耳剪角后边缘光滑无毛刺，剪角尺寸一致性满足锂电池生产工艺要求；二次压平单元设置在冲切工位后侧，主要对冲切后的极耳边缘进行二次整形，消除冲切过程中产生的极耳微变形，保证极耳平面度满足后续焊接要求。

　　CCD检测单元位于二次压平工位与出料工位之间，采用高清工业相机配合环形光源，可自动检测极耳剪角尺寸、毛刺高度、极耳表面损伤等缺陷，检测数据可直接对接产线MES系统，不合格品会在出料工位通过分流机构自动剔除，避免不良品流入下一道工序；电芯在各工位之间的搬运采用前后+上下两轴联动的搬运机构，搬运动力采用伺服电机配合同步带传动，夹爪采用柔性真空吸盘加侧边夹持的组合方式，搬运过程中不会夹伤电芯表面，同时搬运轨迹经过优化，各工位动作衔接无等待间隙，设备整体加工节拍可达1200pcs/小时，可匹配大部分中速锂电池产线的产能需求。

　　在设计思路上，该设备优先考虑了锂电生产的洁净度要求，所有与电芯接触的部件均采用防静电、无粉尘析出的材质，冲切工位设置了专用的废料收集通道，裁切产生的极耳废料会通过负压通道直接收集到设备外侧的废料盒中，避免废料散落在设备内部引发电芯短路风险；设备的气路、线路均采用内置式排布，外侧无裸露管线，既减少了生产过程中管线积尘的问题，也避免了管线干涉搬运机构的运动轨迹；所有可调工位均设置了刻度标识与锁紧机构，调试人员可根据工艺要求快速调整各工位参数，调整完成后锁紧即可避免生产过程中参数偏移。

　　从安装维护角度来看，设备各功能模块均采用快拆式设计，冲切刀口、压头、定位治具等易损件更换时无需拆卸整体机构，仅需松开对应快拆螺钉即可完成更换，单易损件更换时间控制在5分钟以内，可大幅减少设备停机维护时间；设备底板上预留了标准的安装定位孔，既可以单独作为单机设备使用，也可以多台拼接组成多工位并行加工单元，适配更高产能的产线需求。
