旋转式激光打标码专用加工设备结构

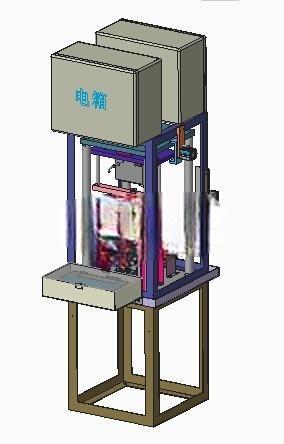

　　在汽配、电子元器件、五金标准件的批量生产环节，产品表面追溯码、规格标识的打刻工序，长期存在工位节拍不匹配、异形曲面打标错位、工件窜动导致标识模糊的痛点，这款旋转式激光打标设备的结构设计，正是针对圆周类、需多面打标工件的产线需求开发，可直接嵌入现有装配线末端作为标识工位，也可作为独立工位完成小批量多品种的打标作业。设备整体采用立式框架布局，底部为方管焊接的支撑机架，机架上部预留电控箱安装空腔，可直接嵌入标准尺寸的电气控制柜体，机架台面作为工件装夹与旋转机构的安装基准面，台面加工有统一间距的T型槽，方便根据不同工件的工装夹具调整安装位置，适配直径50mm到200mm、高度30mm到180mm范围内的盘类、轴类、壳体类工件加工。

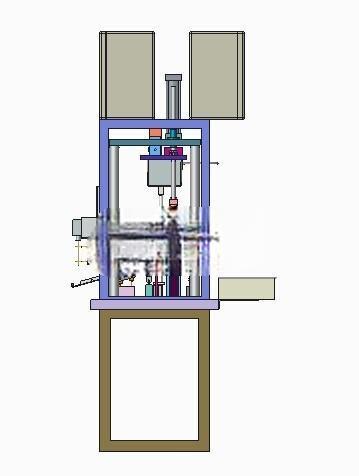

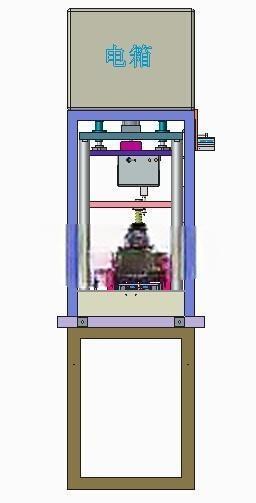

　　上部的打标执行单元采用双导柱导向结构，导柱选用镀铬直线光轴，配合直线轴承实现打标头安装板的上下滑动，滑动行程通过顶部的调节螺栓限位，可根据工件高度快速调整激光头的焦距位置，避免每次换型都重新校准焦距的繁琐操作；激光打标头固定在安装板中部，正对下方的工件放置工位，打标头的线缆沿导柱侧面的拖链排布，避免上下移动过程中线缆拉扯磨损。工件承载部分设计为旋转工作台结构，工作台底部连接伺服旋转轴，可根据打标需求设定旋转角度、转速，实现圆周面等分打标、多面连续打标的动作；旋转台上方设计有气动压紧机构，压紧头采用聚氨酯包胶材质，在工件旋转到位后下压固定，避免打标过程中工件受振动产生位移，保证打标位置的精度控制在±0.1mm范围内。

　　检测单元采用对射式光电传感器，安装在旋转工位的侧方支架上，可识别工件的初始定位缺口、特征点，自动触发旋转动作与打标程序，无需人工手动对位，单工位上下料加打标的整体节拍可控制在8秒以内，适配多数中小零件的产线节拍要求。气路与线路全部沿机架内部的走线槽排布，外部仅预留气源接口与电源接口，现场安装时仅需接入0.5-0.7MPa的压缩空气与220V交流电源即可完成调试，无需额外复杂的布线作业。设备的安全防护方面，打标区域外围可加装亚克力防护挡板，避免激光反射误伤操作人员，挡板预留上下料开口，不影响人工取放工件的操作效率；机架底部设计有可调脚杯，可根据地面平整度调整设备水平度，保证旋转机构的运行同轴度，长期运行也不会出现偏磨抖动的问题。

　　从结构设计的合理性来看，这款设备没有采用复杂的多轴联动结构，而是通过固定激光头+工件旋转的方案实现曲面打标，大幅降低了设备的制造成本与后期维护难度，所有的传动部件、导向部件都选用通用标准件，备件采购方便，适合中小加工厂自行组装调试，也可作为现有老式手动打标机的升级改造参考结构，替换原有的固定工作台即可实现旋转打标功能，改造成本仅为全新设备的三分之一左右。在实际应用中，这类设备可覆盖汽配行业的轴承套、油封骨架、紧固件批次打标，电子行业的连接器壳体、传感器外壳标识打刻，五金行业的工具、管件规格标注等多个场景，针对不同的工件仅需更换对应的定位工装、调整旋转参数与压紧力即可快速换产，无需改动主体结构。
