软包锂电池极耳折弯封装生产设备

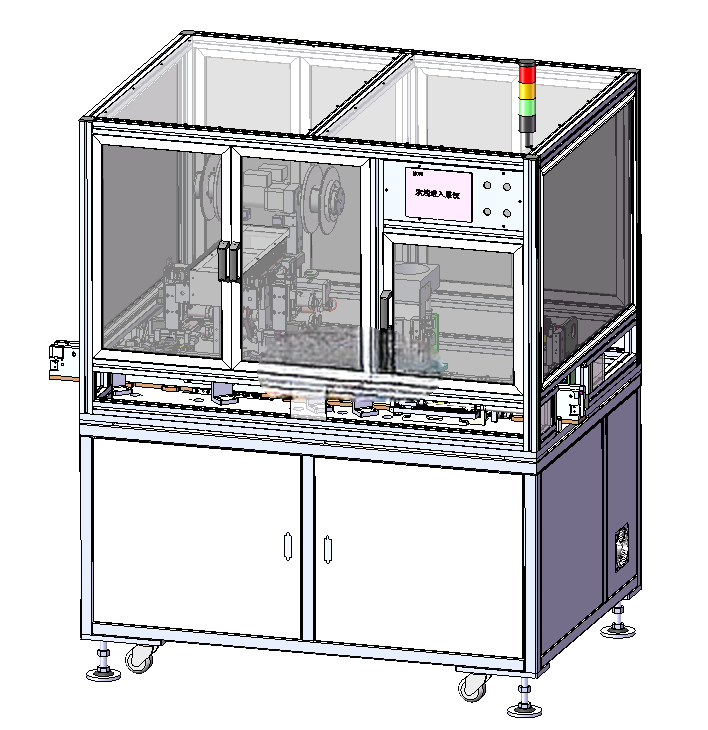

　　在消费类软包锂电池的中段生产工序里，极耳的成型处理直接决定后续电芯封装的良率与成品电池的内阻一致性，这套设备正是针对手机类软包锂电池极耳加工工位开发的专用制程设备，衔接前段极片模切与后段电芯注液工序，完成极耳从 raw 状态到封装前预处理的全流程动作。设备整体采用大板安装基准，所有功能模组均通过定位销锁附在统一的研磨级安装底板上，底板预留了标准的设备机台安装孔位，可直接适配行业通用的铝型材机架安装尺寸，输送线的进出料高度匹配主流锂电产线的接驳高度，无需额外增设过渡接驳台即可直接串入现有产线，减少产线改造的适配工作量。

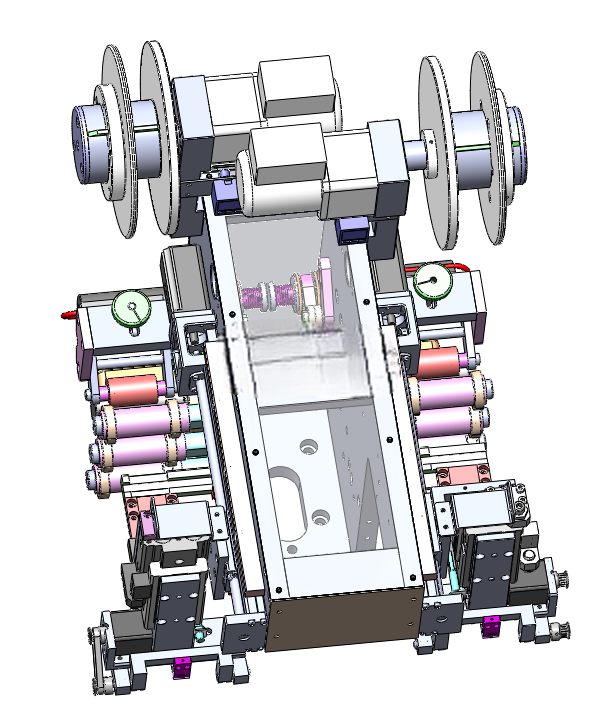

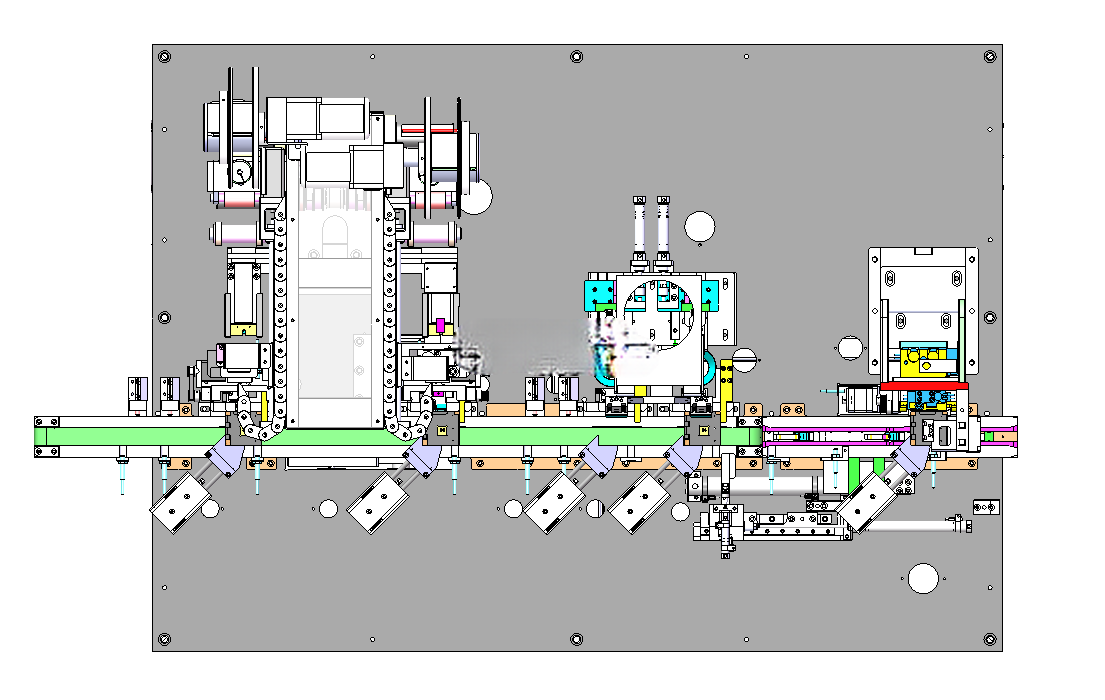

　　从功能排布来看，设备沿直线输送方向依次设置了极耳定位工位、贴胶工位、撕胶工位、折弯成型工位以及出料输送工位，各工位之间通过同步带输送线实现载具的流转，载具上设置了与软包电芯外形匹配的定位型腔，可兼容对应尺寸段的手机电池电芯定位，定位精度可控制在±0.1mm范围内，避免极耳位置偏移导致的后续加工偏差。极耳定位工位采用视觉辅助加机械定位销的组合定位方式，先通过粗定位将电芯约束在载具型腔内，再通过精定位销插入电芯本体的工艺孔完成最终定位，确保极耳的伸出长度与相对位置符合折弯工艺要求。贴胶工位采用卷料上胶方式，通过吸胶头将高温胶纸精准贴覆在极耳的指定位置，胶纸贴覆压力通过调压阀精确控制，避免压力过大损伤极耳或者压力过小导致胶纸脱落，贴胶位置精度可达到±0.08mm，满足后续折弯时胶纸对极耳根部的保护要求。撕胶工位配合贴胶工位完成离型纸的剥离动作，采用夹爪夹持离型纸端头配合胶纸压附动作完成剥离，剥离过程中不会带动已贴覆的胶纸移位，也不会拉扯极耳导致极耳变形。

　　折弯成型工位是整套设备的核心功能单元，采用折弯刀配合下模的成型结构，通过伺服电缸驱动折弯刀完成设定角度的折弯动作，折弯过程中设置了极耳压附机构，在折弯前先将极耳根部压紧，避免折弯过程中极耳根部受力拉扯导致电芯内部极片错位，折弯角度可通过参数调整适配不同工艺要求，折弯后极耳的平面度与角度一致性可满足后续封装工序的装配要求。整套设备的动作逻辑通过工位间的传感器信号实现互锁，当载具未到位时对应工位不会执行加工动作，避免撞机风险，各模组的安装位置均预留了调整余量，可通过调整安装块的位置适配小范围尺寸差异的电芯加工需求，气路与线路均通过拖链规整排布，在设备维护时可快速排查对应管路线路的故障点，日常保养时无需大范围拆解管路即可完成易损件的更换。

　　设备的输送线采用分段驱动设计，各工位段的输送速度可独立调整，可根据不同电芯的加工节拍需求匹配对应的输送速度，平衡各工位的加工时间，避免出现工位等待的情况，提升整体的生产效率。在安装边界上，设备的整体宽度控制在标准单人操作维护的尺寸范围内，操作侧预留了足够的维护空间，可在不拆卸相邻产线设备的情况下完成设备内部易损件的更换与参数调试，设备的电气控制元件集中安装在机身侧部的电控仓内，电控仓采用防尘设计，适配锂电生产车间的洁净度要求，避免生产过程中的粉尘进入电控元件导致的接触不良问题。
